Honeywell 7800 Serie Mode D'emploi

Panneau de connexions universel
à 22 bornes de la série 7800

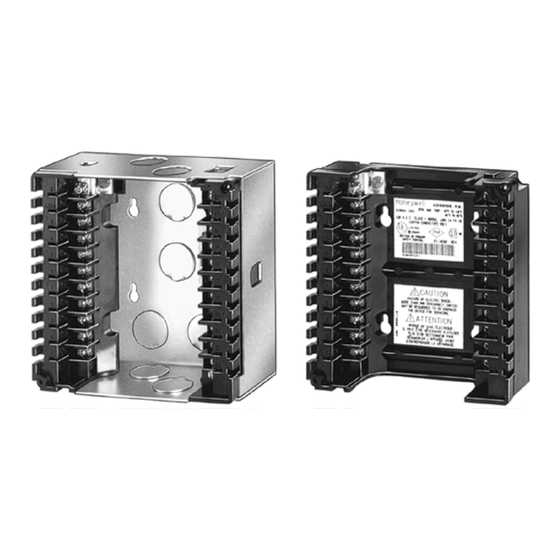

Q7800B1003/2003/U
panneau de
connexions en métal
pour montage mural
APPLICATION
Le produit Q7800A, B est un panneau de connexions
universel pour les modules relais de la série 7800
et l'annonciateur étendu (S7830A). Le panneau de
connexions universel fournit des bornes pour le câblage
sur place. Les bornes en lame de couteau situées sur
le module relais de la série 7800 ou le S7830A engagent
les contacts bifurqués Q7800 pour effectuer des
raccordements électriques.
Les panneaux de connexions Q7800A1005 (2 côtés)
et Q7800A2005/U sont destinés à être installés sur des
panneaux. Les produits Q7800A1003 et Q7800B2003
sont destinés à être installés sur un brûleur ou au mur.
Des pastilles défonçables sont fournies à l'arrière,
en haut et en bas pour les raccords des conduits.
Q7800A1005/2005/U
panneau de connexions
en plastique pour
montage mural
DONNÉES DU PRODUIT
CARACTÉRISTIQUES
• Panneau de connexions à montage rapide pour tous
les modules relais de la série 7800 et l'annonciateur
étendu S7830.
• Permet le câblage du système de régulation avant
l'installation du module relais.
• Peut être monté sur un panneau (Q7800A) ou sur
le brûleur ou le mur (Q7800B).
• Fentes d'accès fournies pour la mesure électrique.
• Boîtier NEMA 1.
• Couvercles de fentes d'accès électriques fournis
avec le modèle Q7800B; disponible en option
pour Q7800A/
