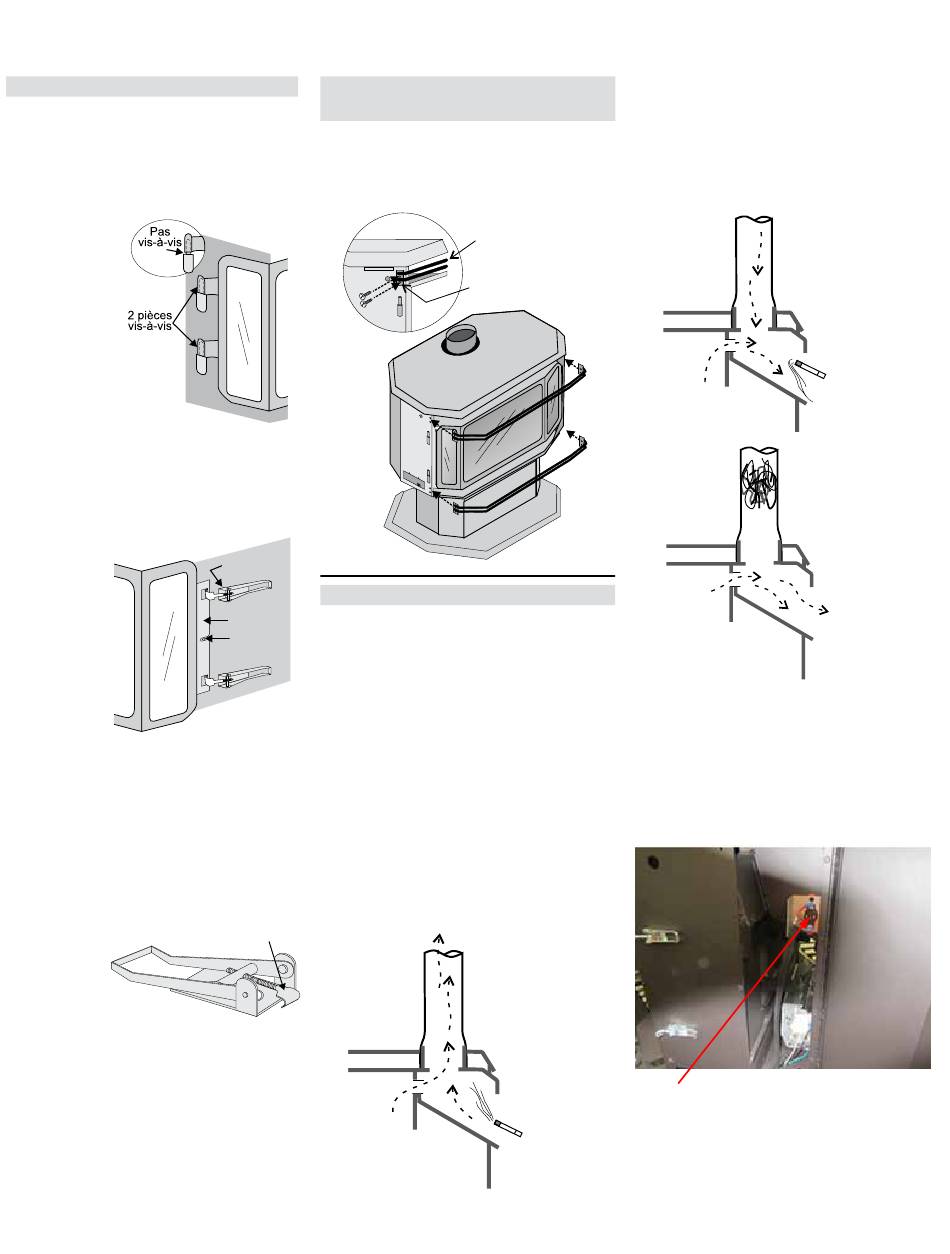

Installation de la porte avant
1) Ouvrir les deux panneaux latéraux.
2) Insérer la porte sur les goujons des deux char-
nières de manière à ce que les deux pièces
soient vis-à-vis. Voir schéma 1.
3) Fermer la porte.
La plaque de
v e r r o u i l l a g e
doit être centré
avec la cheville.
Voir schéma
2. Si la plaque
de verrouillage
interfère avec
le coin du poêle,
modifier légè-
rement l'angle
de la plaque de
manière à facili-
ter la fermeture
Schéma 1
de la porte.
4) Les loquets doivent être correctement réglés.
S'ils sont trop difficiles ou trop faciles à fermer,
les ajuster au moyen du fermoir. Voir schéma
3.
Schéma 2
5) Retirer le film protecteur en plastique bleu de
la vitre.
6) Tester le joint d'étanchéité autour de la porte en
plaçant un morceau de papier entre l'appareil et
la porte. Fermer la porte et essayer de retirer
le morceau de papier. S'il se retire facilement,
cela signifie que la porte n'est pas suffisamment
étanche. Serrer ou desserrer le loquet. Voir
schéma 3.
Schéma 3
Remarque : Le loquet de la porte peut
nécessiter un réglage suite à la
compression du joint d'étanchéité
après quelques feux, et suite au
remplacement de la vitre. Tourner
le fermoir du loquet vers l'avant
ou vers l'arrière pour le desserrer
ou le serrer.
Installation des grilles d'aéra-
tion
1) Fixer les grilles d'aération du haut et du bas
aux panneaux latéraux du poêle à l'aide de 2
vis de chaque côté.
Loquet
régl
able
Test de débordement
Plaque de
verrouillage
Avant de quitter les lieux, l'installateur doit ef-
Cheville
fectuer un test de débordement. La procédure est
la suivante :
1) Mettre en marche tous les ventilateurs extrac-
teurs de la maison puis fermer toutes les portes
et fenêtres donnant sur l'extérieur.
2) Allumer l'appareil et régler l'intensité au maxi-
mum.
3) Au bout de cinq minutes, vérifier si la cheminée
"tire" en plaçant une allumette, une cigarette ou
un autre objet qui dégage de la fumée devant
le tube de trop-plein. Voir schémas.
La fumée doit être aspirée par le coupe-tirage. Si
la fumée n'est pas aspirée par le coupe-tirage,
mettre l'appareil hors tension et vérifier la cause
de ce problème.
Fermoir
Gaz
d é
' chappement
Poêle au gaz autoportant à évacuation directe ULTIMATE™ U38E-11 de Regency® |
consignes d'installation
Remarque : Si le conduit de cheminée est
bloqué ou que le refoulement est important, le
disjoncteur à commutateur thermique installé au
niveau du coupe-tirage ferme automatiquement
la vanne du gaz en cas dans les 10 minutes. Si
l'appareil s'éteint en raison d'un manque de
tirage pendant le test de débordement, chercher
la cause de ce problème de tirage.
Grill
es
d'aération
Fixation
des grilles
Le disjoncteur à commutateur thermique doit
être réinitialisé manuellement avant le premier
allumage du poêle.
Cet interrupteur est situé sur le côté droit de
l'appareil. Ouvrez la porte de droite ; 'interrupteur
de sécurité se trouve directement au-dessus de la
ventilateur. Voir ci-dessous.
Tirage ormal
n
Coupe-tirage
Emplacement de l'interrupteur de sécurité. Ap-
puyez sur le bouton rouge pour réinitialiser.
Allumette
(
allu é
m e)
Refoulement
Coupe-tirage
Allumette
Gaz
(
allumé
d é
' chappement
Conduit
de cheminée
bloqué
Coup -tirage
Gaz
d é
' chappement
e)
e
25
