Entrée analo-
Explication générale :
gique pour
L'entrée analogique (17) sert à l'évaluation d'un signal de tension d'un
signal de
capteur de rayonnement. L'évaluation peut aussi bien s'effectuer à l'écran
tension
du Fronius IG ou Fronius IG Plus qu'à l'aide du logiciel PC « Solar.access »
Paramètres :
La Sensor Card possède trois zones de mesure à l'entrée analogique (17).
Sélectionner la zone de mesure à l'aide du logiciel PC « Solar.access »
-
-
-
Important ! Afin que la Sensor Card puisse convertir des mV dans l'unité
souhaitée, indiquer le facteur de calibrage à l'aide du logiciel PC «
Solar.access ». Le facteur de calibrage dépend du capteur de rayonne-
ment. Il figure dans la fiche de données du capteur (par exemple 70 mV
correspondent à 1000 W/m
Exemple de mise en place et de mise en service :
Mesure du rayonnement solaire sur les modules solaires à l'aide d'un
capteur de rayonnement à l'entrée analogique (17).
-
-
-
(17)
Zone de mesure 1 ... 0 à 100 mV
Zone de mesure 2 ... 0 à 200 mV
Zone de mesure 3 ... 0 à 1.000 mV
Fixer le capteur de rayonnement parallèlement aux modules solaires
Connecter le capteur solaire à l'entrée analogique (17)
Activer l'entrée analogique (17) à l'aide du logiciel PC « Solar.access »
-
Attribuer un nom au canal (par exemple „Rayonnement solaire")
-
Régler la zone de mesure
-
Indiquer le facteur de calibrage
REMARQUE ! Pour ne pas fausser le résultat des mesures, la
longueur de câble du capteur ne devrait pas excéder 30 m.
Exemple d'affectation des canaux :
-
Capteur de rayonnement au
niveau du module solaire

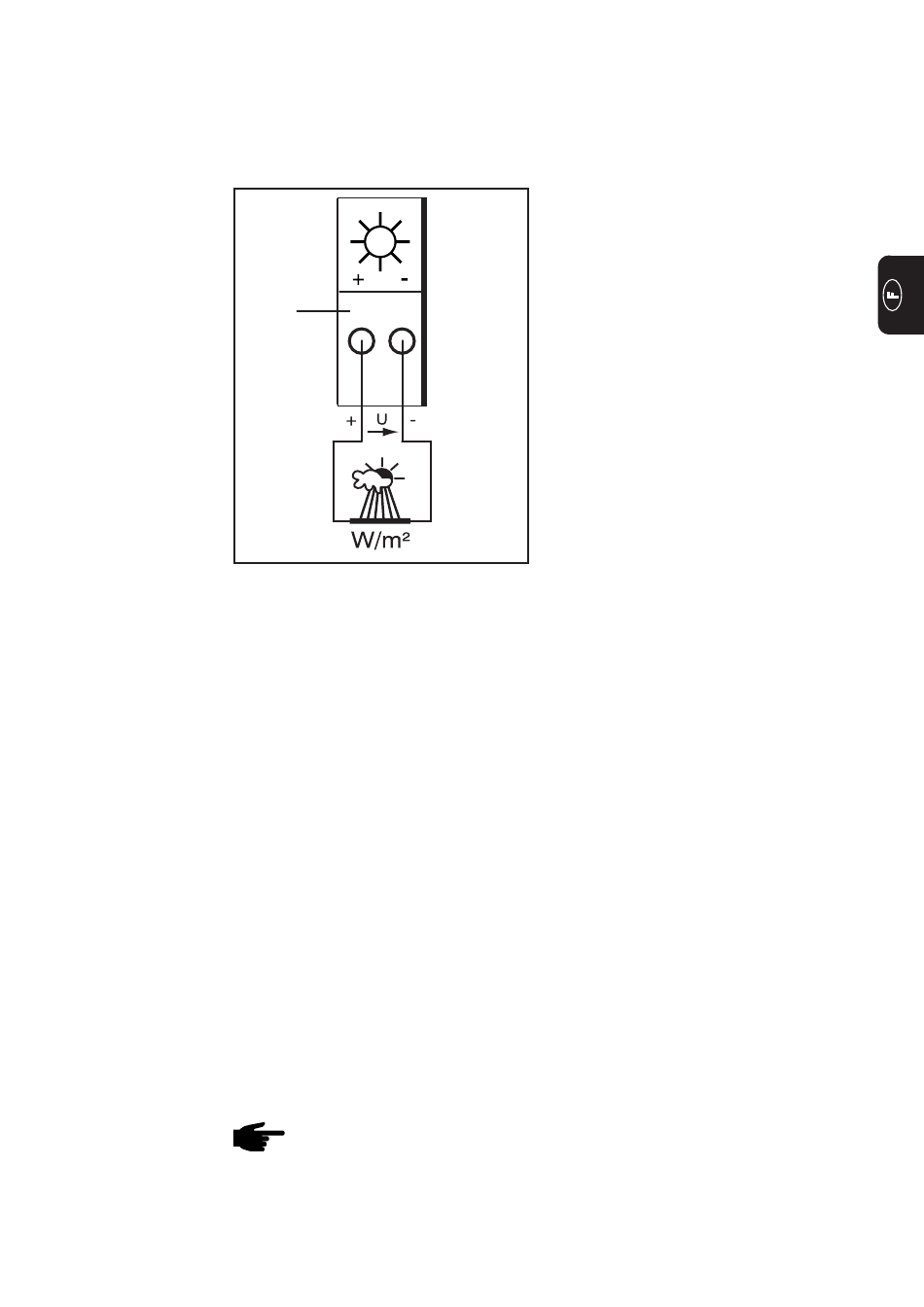

Principe de fonctionnement :
-
Un capteur de rayonnement
avec signal de tension est un
capteur actif qui indique une
augmentation de tension en
relation avec un accroissement
du rayonnement.
-
La Sensor Card / Box mesure
la tension entre les deux rac-
cordements de l'entrée analo-
gique (17).
-
La tension mesurée permet de
déterminer directement le
rayonnement.
).
