Câble de don-
Pour une sécurité accrue des données dans un environnement sujet à
nées
des interférences, il est recommandé d'utiliser, à la place du câble plat, un
(suite)
câble de réseau 8 pôles 1:1 LAN (par exemple un câble CAT5 renforcé et
torsadé). Ces câbles, prêts à être utilisés, sont disponibles chez Fronius
dans les longueurs suivantes :
-
-
-
En cas de confection locale de ces câbles torsadés, respecter impérative-
ment la disposition suivante des broches des prises RJ 45 :
-
-
-
-
-
-
-
-

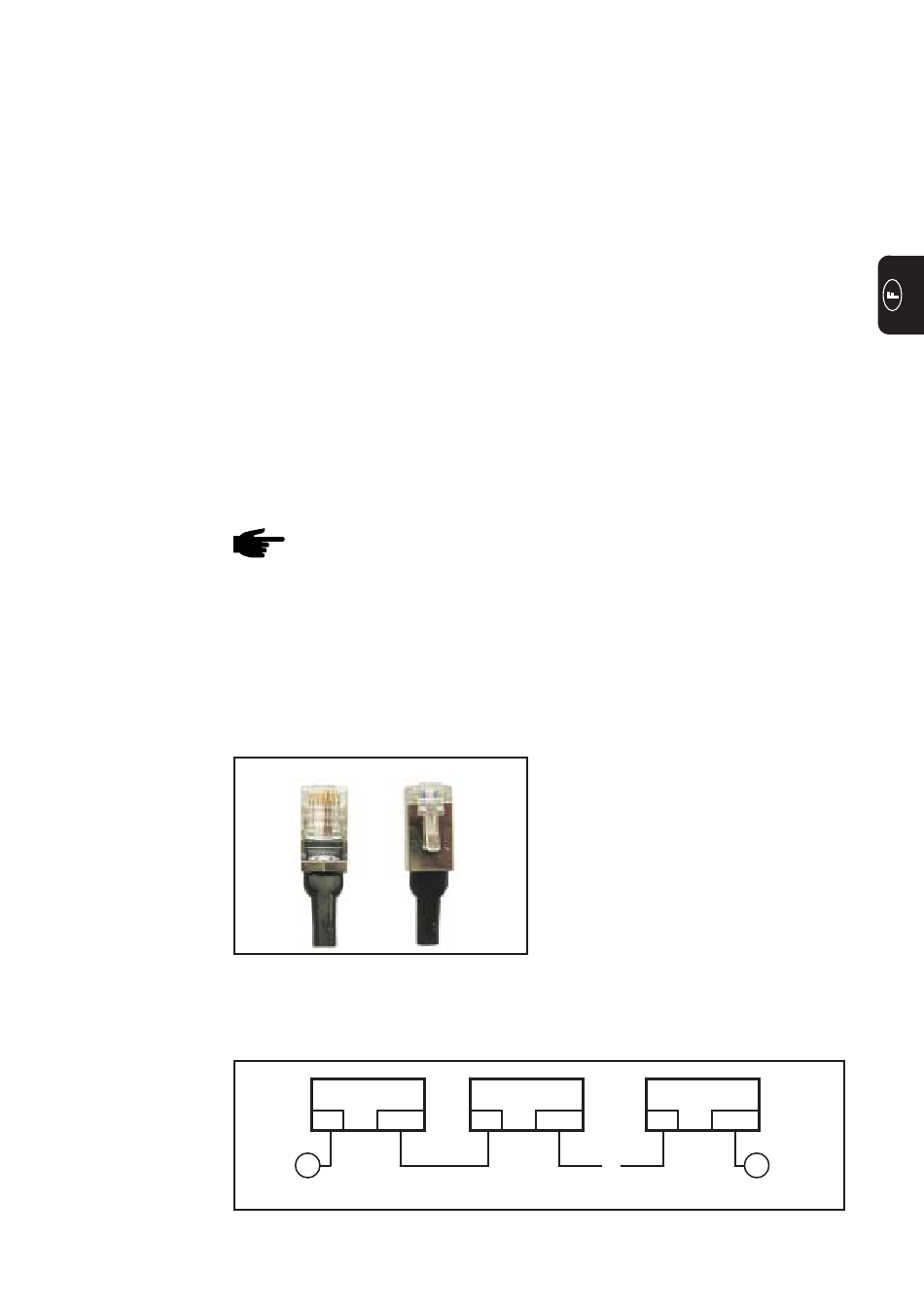

Relier la prise « OUT » du participant précédent au réseau SolarNet à la
Câblage
prise « IN » du participant suivant à l'aide des câbles précédemment
décrits. Veiller à ce que la somme des longueurs de tous les câbles de
liaison n'excède pas 1.000 m.
Mise en place des prises comme suit :
-
-
Prise de raccordement
Câble CAT5 longueur 1 m (43,0004,2435)
Câble CAT5 longueur 20 m (43,0004,2434)
Câble CAT5 longueur 60 m (43,0004,2436)
Broche 1 : +12 V (blanc / orange)
Broche 2 : GND (orange)
Broche 3 : RX+ (blanc / vert)
Broche 4 : TX+ (bleu)
Broche 5 : TX- (blanc / bleu)
Broche 6 : RX- (vert)
Broche 7 : GND (blanc / marron)
Broche 8 : +12 V (marron)
REMARQUE ! Les câbles de données ne sont pas résistants au
rayonnement UV. En cas de pose à l'air libre, protéger les câbles
de données du rayonnement solaire.
Prise de raccordement
à l'entrée « IN » du premier participant au réseau SolarNet
à la sortie « OUT » du dernier participant au réseau SolarNet
1
IN
OUT
Le Datalogger est équipé de deux
fiches d'extrémité.
2
...
...
IN
OUT
...
11
n
IN
OUT
Prise de raccordement
