Connexions
Les connexions et éléments d'affichage généraux sont détaillés au chapit-
re « Connexions et affichages ».

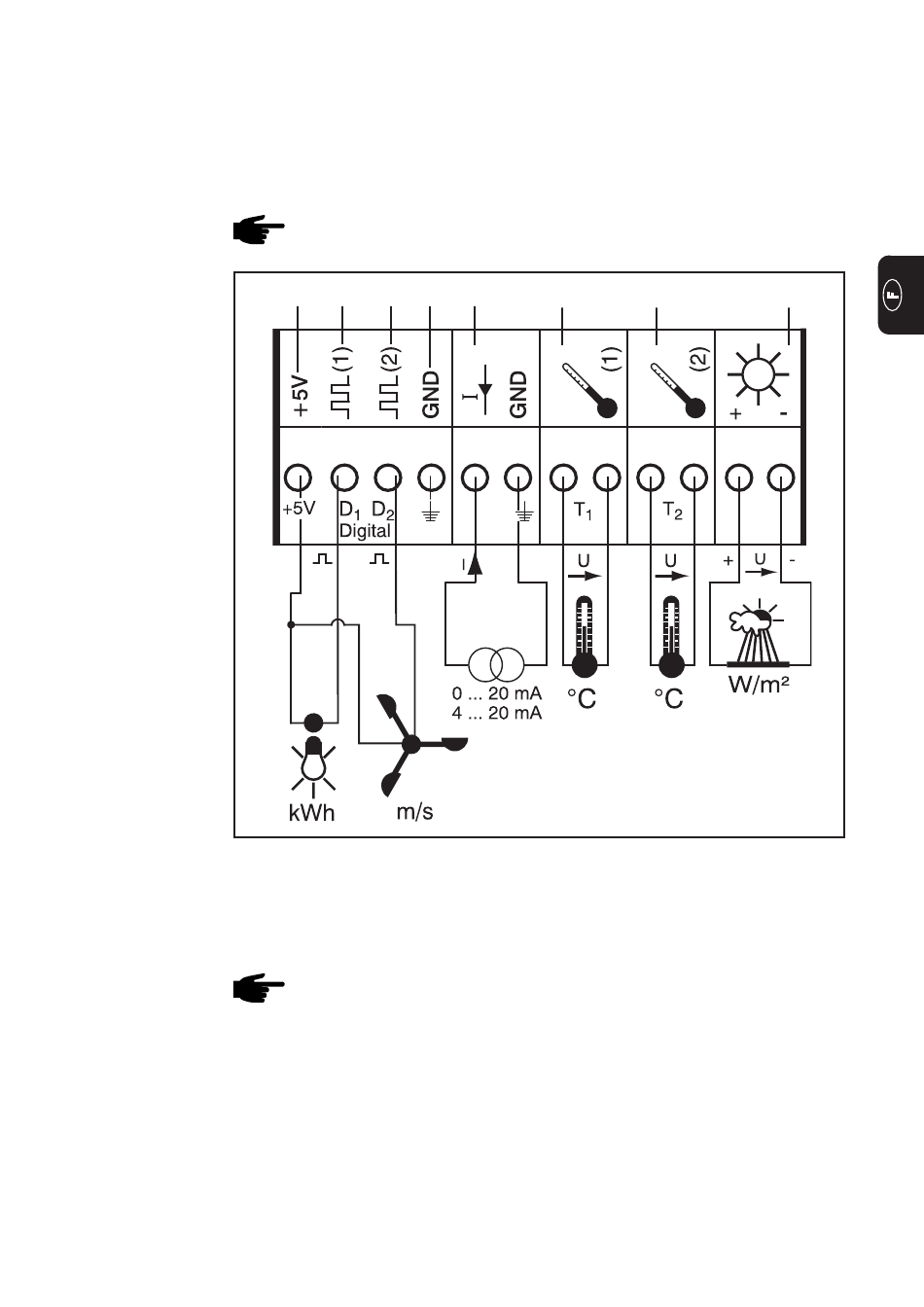

(14) Zone de raccordement pour les entrées de signaux de mesure. La
connexion des câbles de capteurs s'effectue à l'aide de bornes à vis.
Chaque entrée de signal de mesure de la zone de raccordement est décrite
en détail ci-après. Fronius propose des capteurs prêts à l'utilisation desti-
nés à la mesure de la température ambiante, de la température du module,
du rayonnement, de l'énergie et de la vitesse du vent.
REMARQUE ! La section maximale des conducteurs des capteurs
aux bornes ne doit pas dépasser 1,5 mm² (AWG 17).
(22) (19) (20) (21) (23)
REMARQUE ! Chaque entrée de signal de mesure doit aupara-
vant avoir été rendu disponible et configuré à l'aide du logiciel PC
« Solar.access ». Toujours relier les entrées rendues libres avec
un capteur correspondant. Dans le cas contraire, les entrées libres
seraient également saisies par le Datalogger. Il en résulterait une
valeur erronée pour le paramètre auquel n'est rattaché aucun
signal de mesure.
(15)
(16)
29
(17)
