Connexions
Le Datalogger dispose des raccordements suivants :
-
-
Les raccordements servent au transfert de données
-
-
Le Datalogger & Interface dispose d'une interface RS 232 supplémentaire
grâce à laquelle les données opérationnelles sont transmises dans un
autre format. Toutes les informations complémentaires figurent dans le
chapitre « Interface Card/Box ».

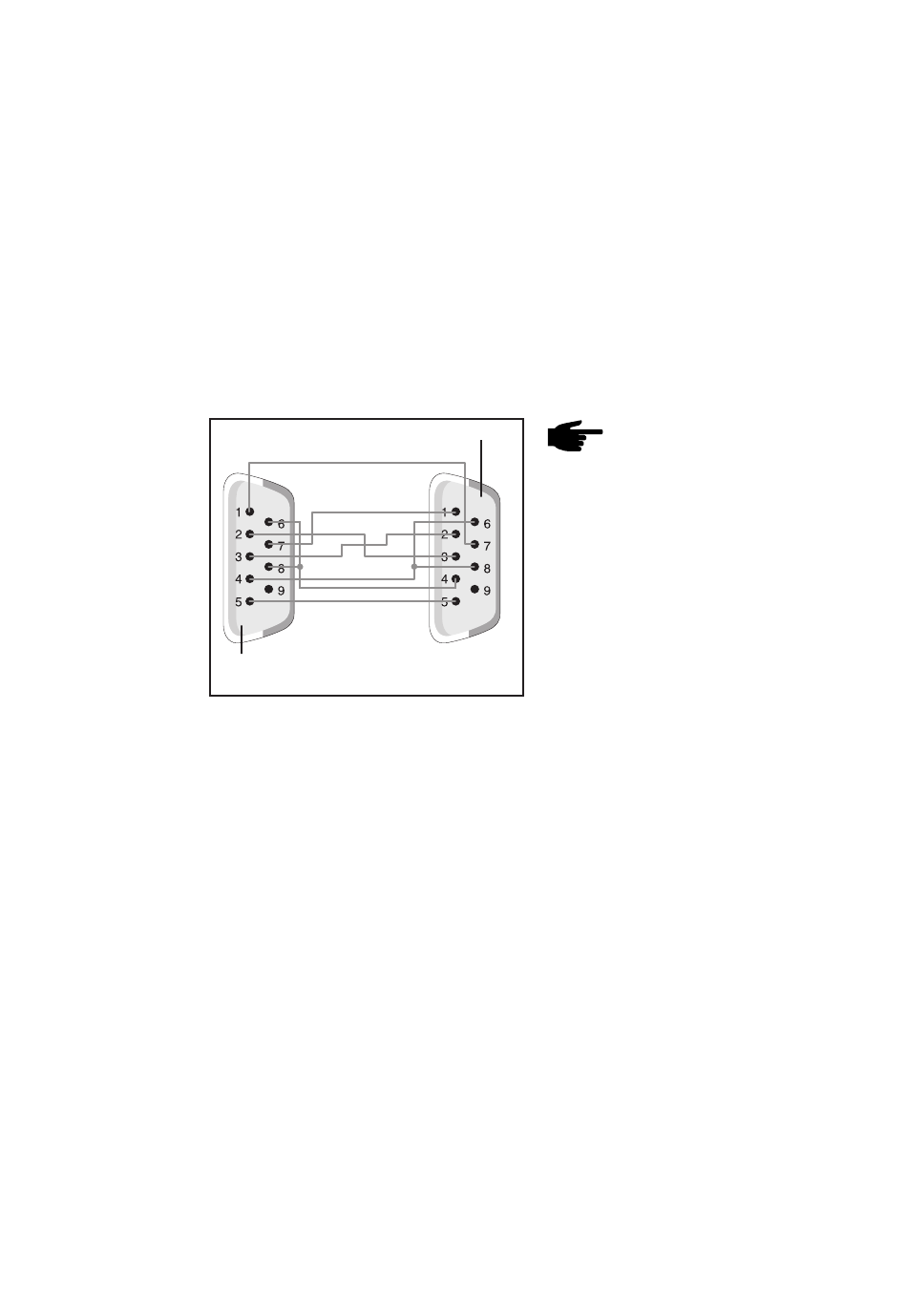

Schéma de connexion du câble de liaison entre la Datalogger Card et le PC :
Interface « Ordinateur »
sur le Datalogger
Pour raccorder la Datalogger Box au PC, utiliser un câble USB A/B.
Pour relier le Datalogger au modem, utiliser le câble livré avec le modem.
Le schéma de connexion de ce câble figure dans les instructions de
montage du modem.
Les connexions et éléments d'affichage généraux sont détaillés au chapit-
re « Connexions et affichages ».
deux interfaces RS232 avec connexions Submin 9 pôles
une interface USB
directement sur le PC
pour une interrogation à distance des données sur un PC éloigné via
modem et ligne téléphonique
Interface sérielle sur
le PC
20
REMARQUE ! La longueur
du câble 9 pôles ne doit pas
excéder 20 m.
Important ! Le câble d'interface
n'est pas inclus dans la livraison du
Datalogger. Un câble d'interface
d'une longueur de 1,8 m (référence
43,0004,1692) peut être comman-
dé chez Fronius.
