Montage
!
14
5.
Insérez les tuyaux des vannes selon la fig. 12. Ils ont été retirés des vannes pour le transport.
Cela évite que les tuyaux soient collés ou pressés à la même position pendant une longue
période.
1
2
V3

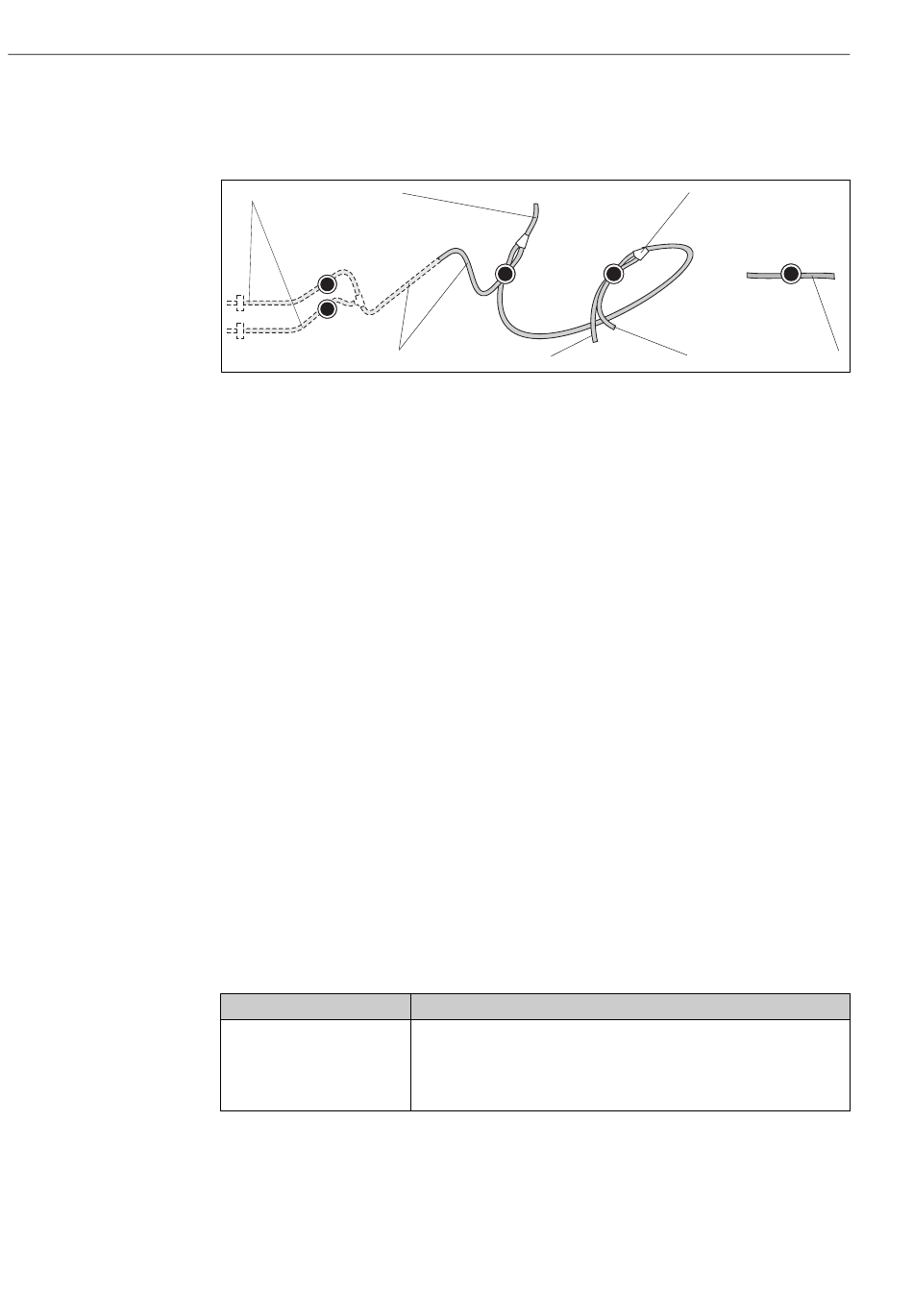

Fig. 12 :
Vannes et tuyaux des vannes
V1-4 Vannes 1, 2, 4
V3
Commutation des voies
1
Echantillon
2
Vers la pompe
3
Pièce Y, flexible de raccordement vers vanne 1, derrière
4
Tuyau d'évacuation
5
Tuyau vanne 2 devant, solution standard
6
Tuyau vanne 2 derrière, solution de nettoyage
7
Tuyau vanne 1 devant, échantillon
6.
Fixez les cassettes de tuyaux dans les supports de pompe :
Pompe à échantillon à gauche, pompe à réactifs à droite. L'échantillon et le réactif doivent
s'écouler dans le sens inverse des aiguilles d'une montre.
7.
Raccordez l'alimentation en échantillon.
!
Remarque !
L'échantillon peut être obtenu de la façon suivante :
– prélèvement direct ou après un filtre à contre-courant ou à courant transversal au moyen
d'une petite pompe (aspiration env. 300 ml/min), utilisable dans des milieux clairs, par ex.
lors de mesures dans un canal d'évacuation d'une station d'épuration
– prélèvement dans un bassin de décantation ou après microfiltration, utilisable pour des
milieux contenant des réactifs de floculation, par exemple dans un bassin de boues activées
– Préparation des échantillons par ultrafiltration pour des milieux fortement contaminés,
par ex. milieux provenant de bassins de décantation primaire
Pour tout renseignement concernant la préparation des échantillons et son automatisation,
veuillez vous adresser au SAV ou à votre agence Endress+Hauser.
8.
Raccordez les tuyaux des réservoirs contenant des réactifs, des solutions standards et une
solution de nettoyage aux raccords suivants :
Bidon
Echantillon
Réactif 1
Réactif 2
Standard
Solution de nettoyage
Remarque !
• La pression de la cassette de tuyaux est réglée en usine de sorte que l'alimentation en échantillon
et en réactifs se fasse sans bulles.
• La pression ne doit être changée que si elle ne correspond pas à vos exigences. Pour ce faire,
tournez la vis de réglage à l'aide d'une clé six pans creux de 2,5 mm.
V1
7
6
Désignation tuyau (repère)
P
AM1
AM2
S
R
Stamolys CA71AM
3
V2
5
C07-CA71xxx-00-08-00-xx-005.eps
Endress+Hauser
V4
4
