Montage
"
30
3.3.4 Montage boîtier mural
Le boîtier mural peut être monté de différentes manières :
• Montage mural direct
• Montage en armoire électrique (avec set de montage séparé, accessoires )
• Montage sur tube (avec set de montage séparé, accessoires )
Attention!
• Lors du choix du point d'implantation, veiller à ce que la gamme de température ambiante admis-
sible soit respectée (voir plaque signalétique ou page 104). Monter l'appareil à un endroit
ombragé. Eviter un rayonnement solaire direct.
• Le boîtier de montage mural doit être implanté de telle sorte que les entrées de câble soient orien-
tées vers le bas.
Montage mural direct
1. Préparer les perçages selon figure.
2. Dévisser le couvercle de la boite à bornes (a).
3. Faire passer les deux vis de fixation (b) à travers les perçages de boîtier prévus (c).
– Vis de fixation (M6) : max. Ø 6,5 mm (0,24")
– Tête de vis : max. Ø 10,5 mm (0,4")
4. Monter le boîtier du transmetteur sur le mur comme représenté.
5. Visser à nouveau le couvercle de la boite à bornes (a) sur le boîtier.

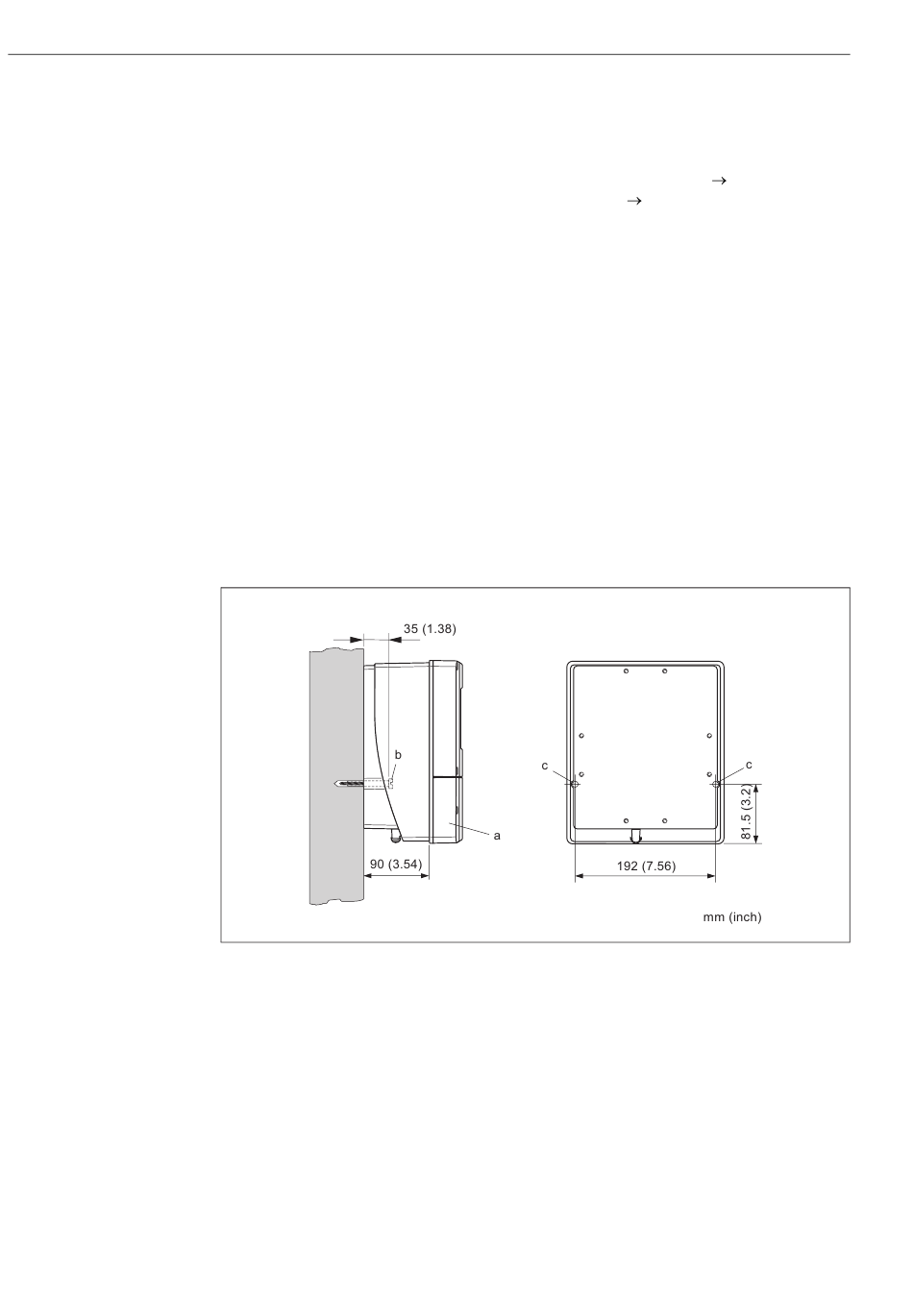

Fig. 22: Montage mural direct
Proline Promag 55
page 31
page 31
a0001130-ae
