Fusible 3,15A
Alimentation 230Vac
Phase
mono + Terre
Neutre
Câble 3x1,5mm²
(distance max. 30M)
Câble 3x1,5mm²
Pas en
service
Batterie
(voir installation)
Câble 2x0,5mm² (distance max. 20M)
Antenne
Feu clignotant
(24V)
Cellule émettrice
Bien respecter la polarité des cellules 1+ et 2 commun.
12/18
Installation-Branchement_Moteur LT200-Coulissant_N°9408
Installation-Branchement_Moteur LT200-Coulissant_N°9808
Installation-Branchement_Moteur LT200-Coulissant_N°7378

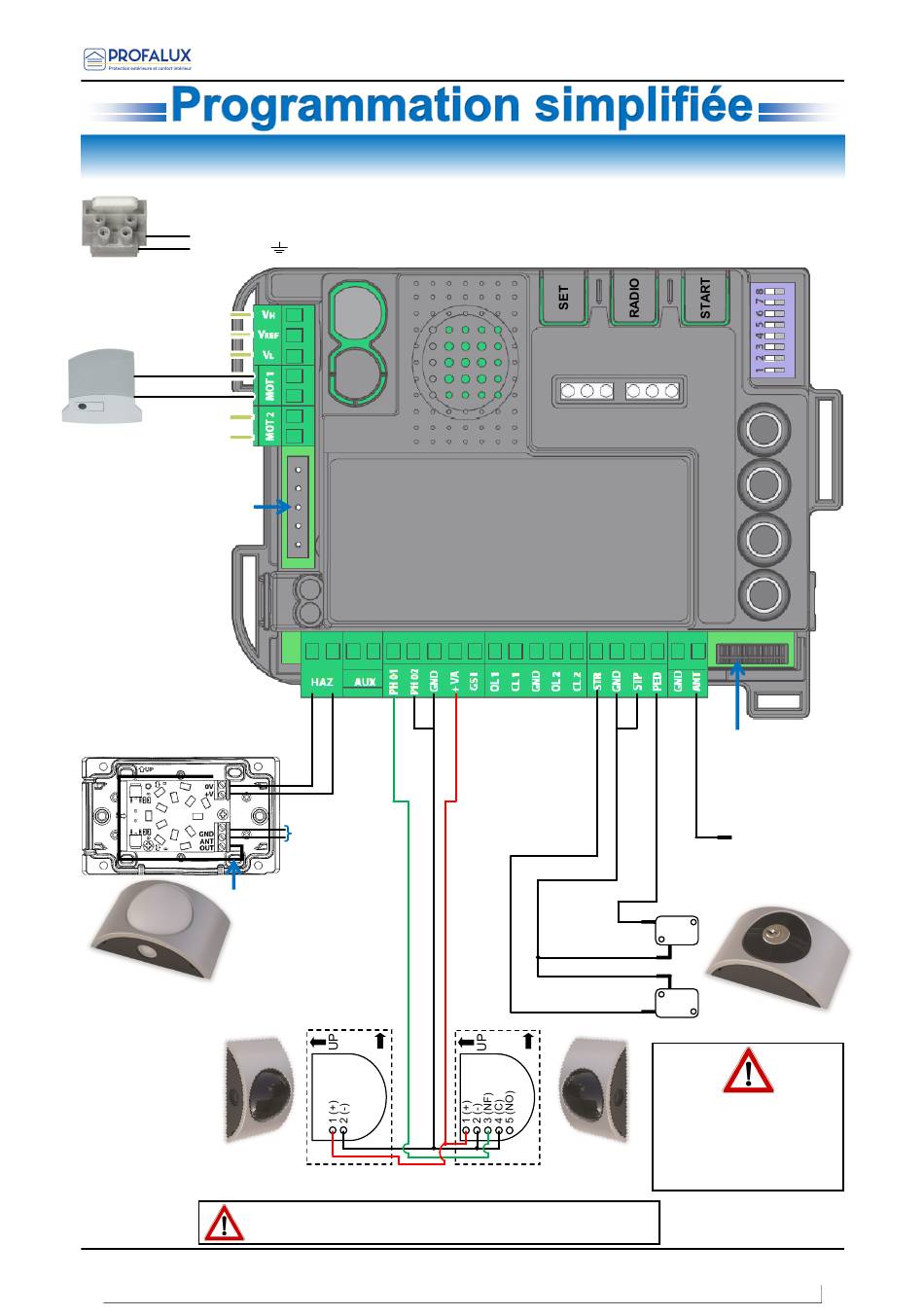

Branchements à la centrale
Bornier moteur "LT 200" (carte StarG824)
1
2
3 4 5 6
7 8 9 10 11 12 13 14 15 16 17 18 19 20
Si mauvaise
réception,
brancher l'antenne
sur GND/ANT
(câble RG58
non fourni)
UP
Câble 2x0,5mm²
(distance max. 30M)
Ouverture piétonne
(NO) contact sec
Ouverture totale
(NO) contact sec
UP
Cellule réceptrice
Câble 3x0,5mm²
(distance max. 30M)
Option connexion
King Connect
(appli Smartphone)
1 fil de 17,5 cm
Boîte à clé
Câble 2x0,5mm²
(distance max. 50M)
Retirer le pont entre
PHO1 et GND lors du
câblage des cellules.
Conservez le pont entre
GND et PH02.
