- Positionner le moteur en fonctionnement manuel, voir chapitre : Déverrouillage (Fig.A).
- Ouvrir entièrement le portail.

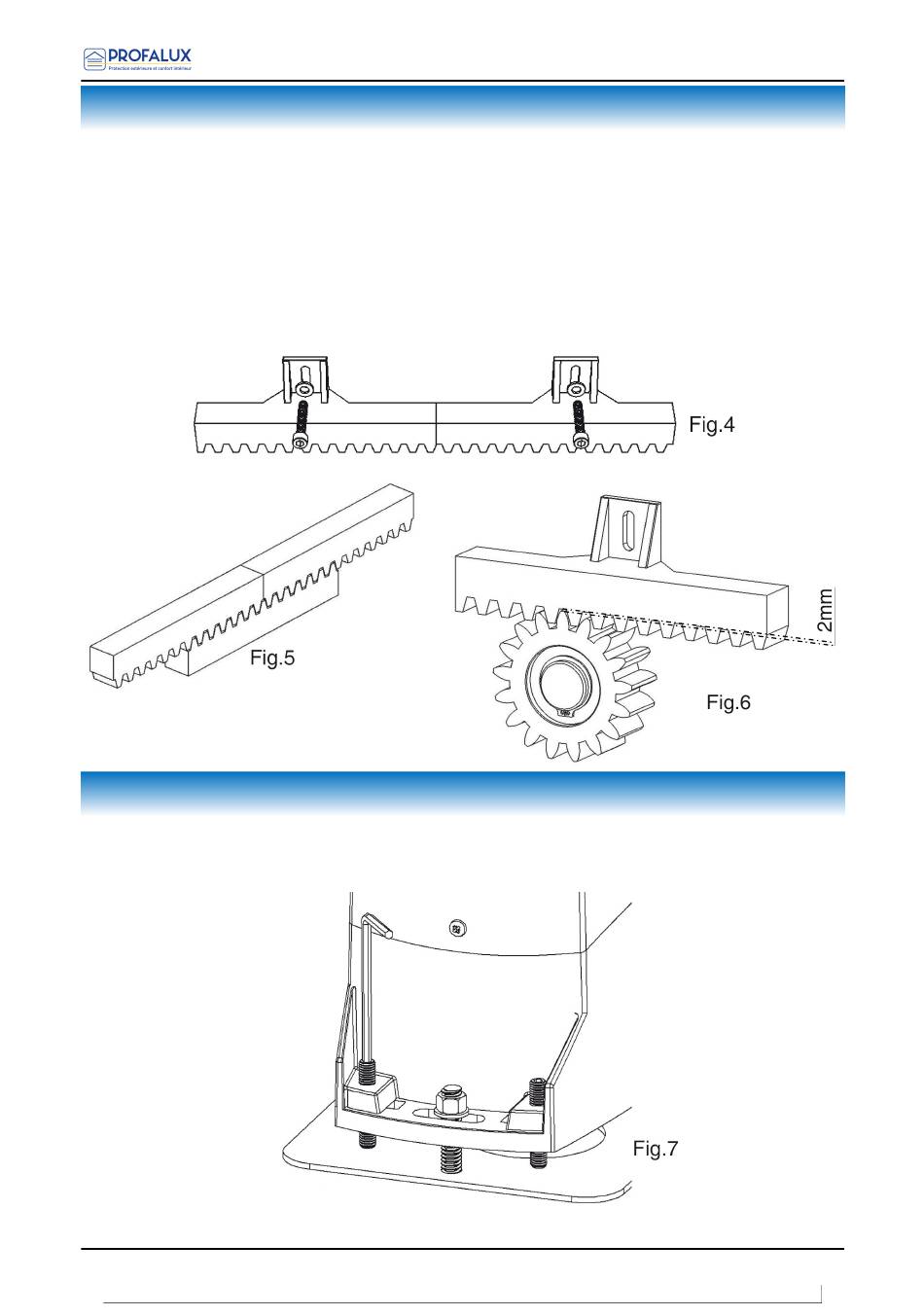

- Prédisposer la crémaillère, appuyer le 1
avec des vis M6 sur le portail (Fig.4).
- Déplacer la porte manuellement et répéter l'opération avec les autres éléments
en utilisant une épaisseur qui tienne lieu de contre-crémaillère et permette son
positionnement correct (Fig.5).
- Il est conseillé de laisser un espace de 2 mm entre la crémaillère et l'engrenage
de façon à ce que le poids ne pèse pas sur le moteur (Fig.6).
- Pour le réglage final en hauteur entre la crémaillère et le moteur, utiliser les 4 goujons
positionnés sur les ailettes, la hauteur doit être ≤ à 15 mm (Fig.7).
- Fixation définitive du moteur, serrer les 2 écrous positionnés sur les tirants de fondation.
12/18
Installation-Branchement_Moteur LT200-Coulissant_N°9408
Installation-Branchement_Moteur LT200-Coulissant_N°7378
Installation-Branchement_Moteur LT200-Coulissant_N°9808
Fixation de la crémaillère
er
élément sur le pignon et bloquer-le
Réglage final
p.7
