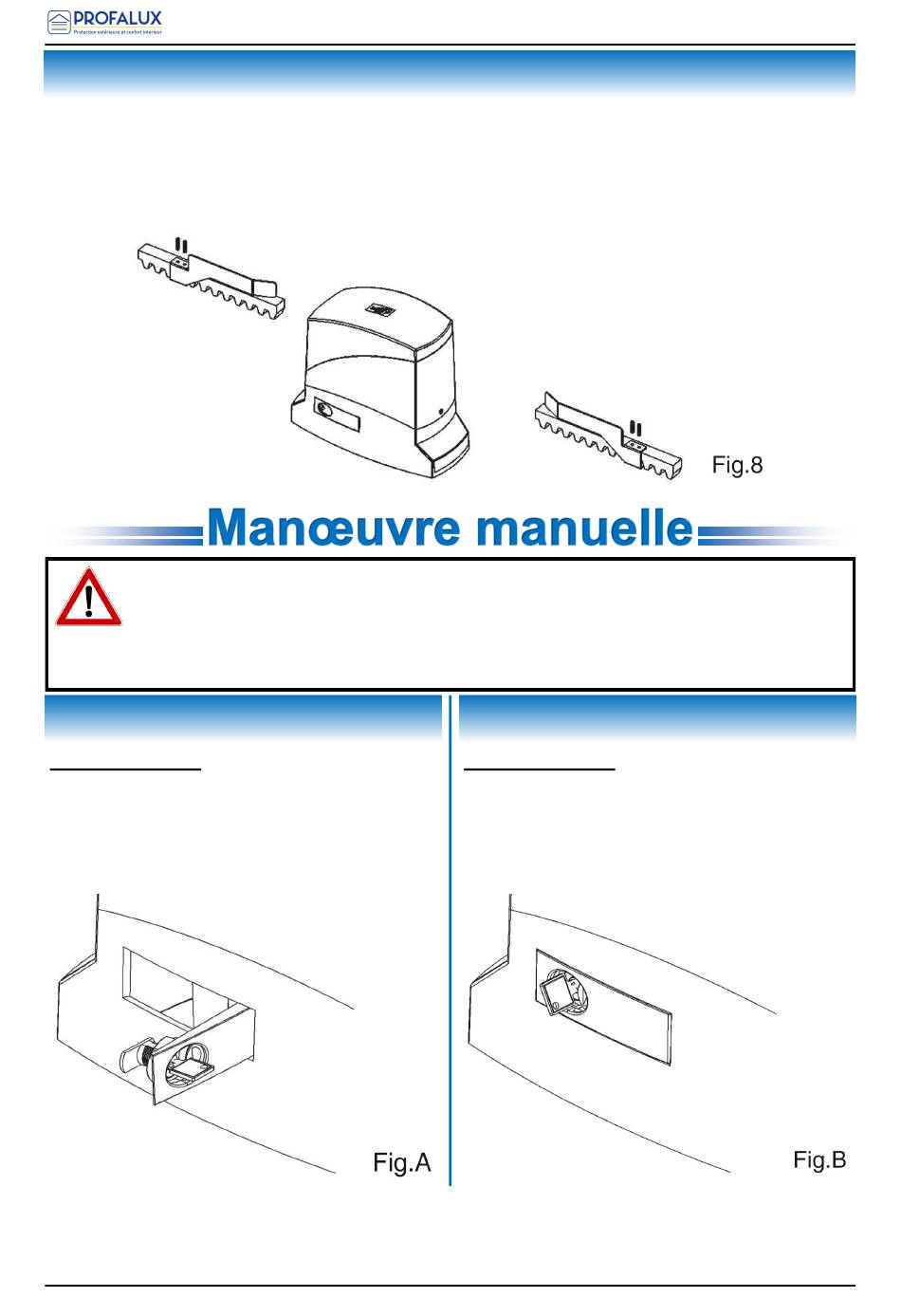

Position des brides fins de course
- Mettre la porte en ouverture/fermeture.
- Fixer les brides de fins de course sur la crémaillère avec les goujons prévus,
en considérant que dans la phase d'arrêt, le portail continue sa course sur 2-3 cm
en plus après l'intervention des fins de course (Fig.8).
- Restaurer le moteur en fonctionnement automatique, voir chapitre : Verrouillage (Fig.B).
Avant d'effectuer la manœuvre manuelle du moteur, couper l'alimentation.
Le moteur est toutefois désactivé au moment du déverrouillage grâce à la
présence d'un micro-interrupteur de sécurité.
La manœuvre de déverrouillage a été prévue pour l'ouverture manuelle du
portail en cas de coupure de courant ou de panne du moteur.
Déverrouillage
INSTRUCTIONS (Fig.A).
- Faire glisser en arrière le couvre serrure.
- Insérer la clé dans le coffre prévu et la
tourner dans le sens horaire, à 90°.
- Tirer vers soi la poignée jusqu'à la mettre
en position perpendiculaire au moteur.
12/18
Installation-Branchement_Moteur LT200-Coulissant_N°7378
Installation-Branchement_Moteur LT200-Coulissant_N°9408
Installation-Branchement_Moteur LT200-Coulissant_N°9808
INSTRUCTIONS (Fig.B).
- Remettre la poignée en position d'origine.
- Tourner la clé dans le sens antihoraire, à 90°.
- Retirer la clé.
- Glisser en avant le couvre serrure.
Verrouillage
