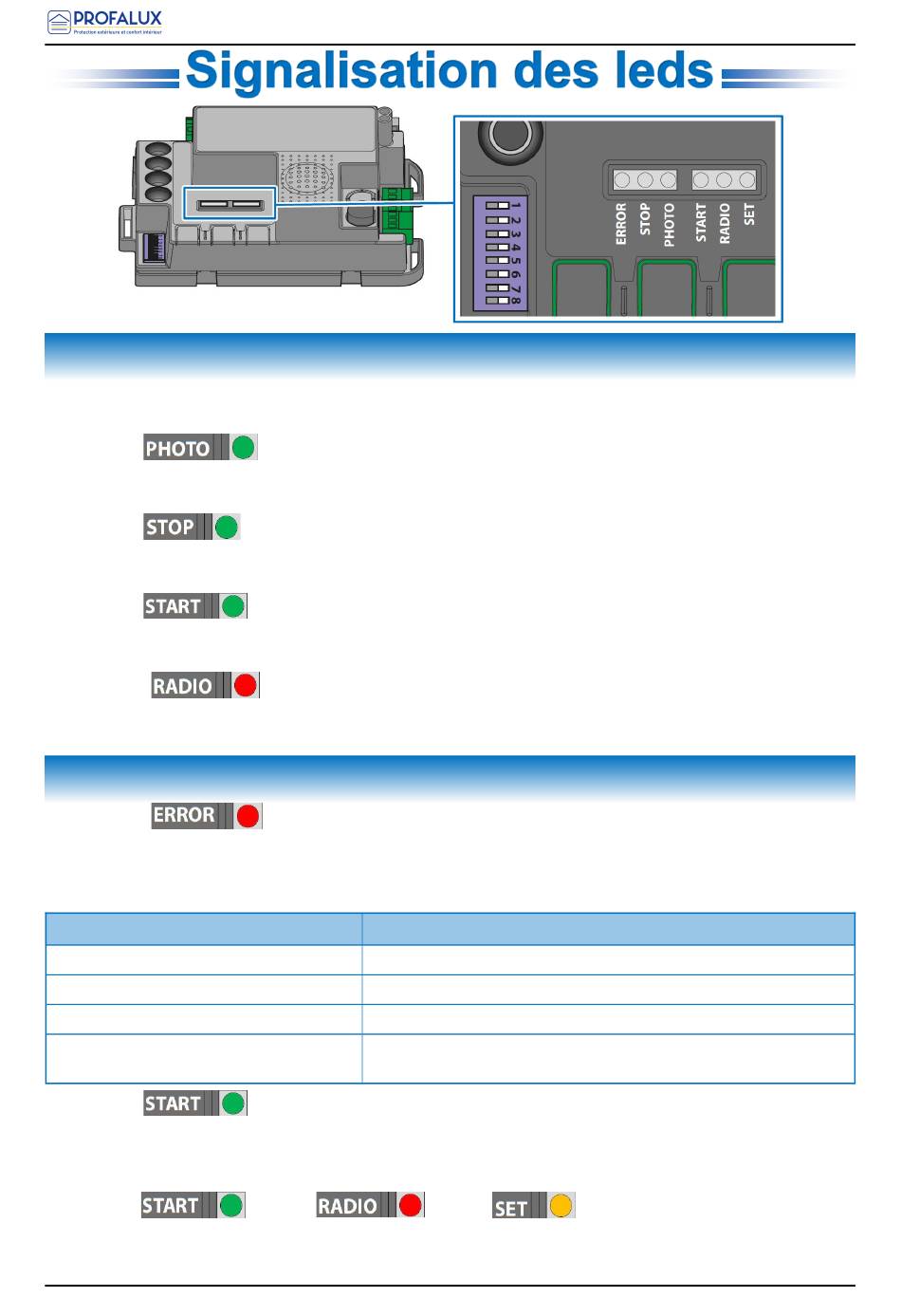

Leds de signalisation de l'état des entrées
Les signalisations suivantes se réfèrent à la centrale en stand by :
(sous tension et inactive pendant 12 secondes ; Hors phases de programmation).
LED verte
- Elle est allumée fixe, si les contacts Pho1 et Pho2 (bornes 5, 6 et 7) sont fermés.
- Elle est éteinte, si au moins l'un des contacts Pho1 et Pho2 (bornes 5, 6 et 7) est ouvert.
LED verte
- Elle est allumée fixe, lorsque le contact Stop (bornes 16 et 17) est fermé.
- Elle est éteinte, lorsque le contact Stop (bornes 16 et 17) est ouvert.
LED verte
- Elle est allumée fixe, lorsque le contact Start (bornes 15 et 16) est fermé.
- Elle est éteinte, lorsque le contact Start (bornes 15 et 16) est ouvert.
LED rouge
- Elle clignote, lors de la réception d'une commande.
- Elle est éteinte, lorsque la centrale est en stand by.
Leds de signalisation des erreurs
LED rouge
Elle indique les éventuelles erreurs qui empêchent le fonctionnement correct de la carte.
Lorsque la centrale est en stand by, l'erreur est indiquée par une série de clignotements
à intervalles réguliers (pause de 1 seconde entre chaque série), selon le tableau ci-dessous.
Nombre de clignotements par série
1
2
3
4
LED verte
Si en appuyant sur la touche Start (sur la carte ou en envoyant une commande par fil),
la LED verte effectue 3 clignotements sans effectuer la manœuvre, cela signifie que le
verrouillage des commandes par fil est activé.
LED verte
Si en essayant d'entrer dans une programmation, les LEDS Set, Radio et Start effectuent
3 clignotements rapides, cela signifie que la protection de la centrale est active.
12/18
Installation-Branchement_Moteur LT200-Coulissant_N°7378
Installation-Branchement_Moteur LT200-Coulissant_N°9408
Installation-Branchement_Moteur LT200-Coulissant_N°9808
Mémoire à l'intérieur de la carte endommagée.
Echec du phototest des sécurités.
Apprentissage de l'ouverture totale non effectué.
Entrée Pho2 définie comme barre résistive
et contrôle non positif.
,
