RF-TVML70 Support de montage mural pour téléviseur
Instructions d'installation

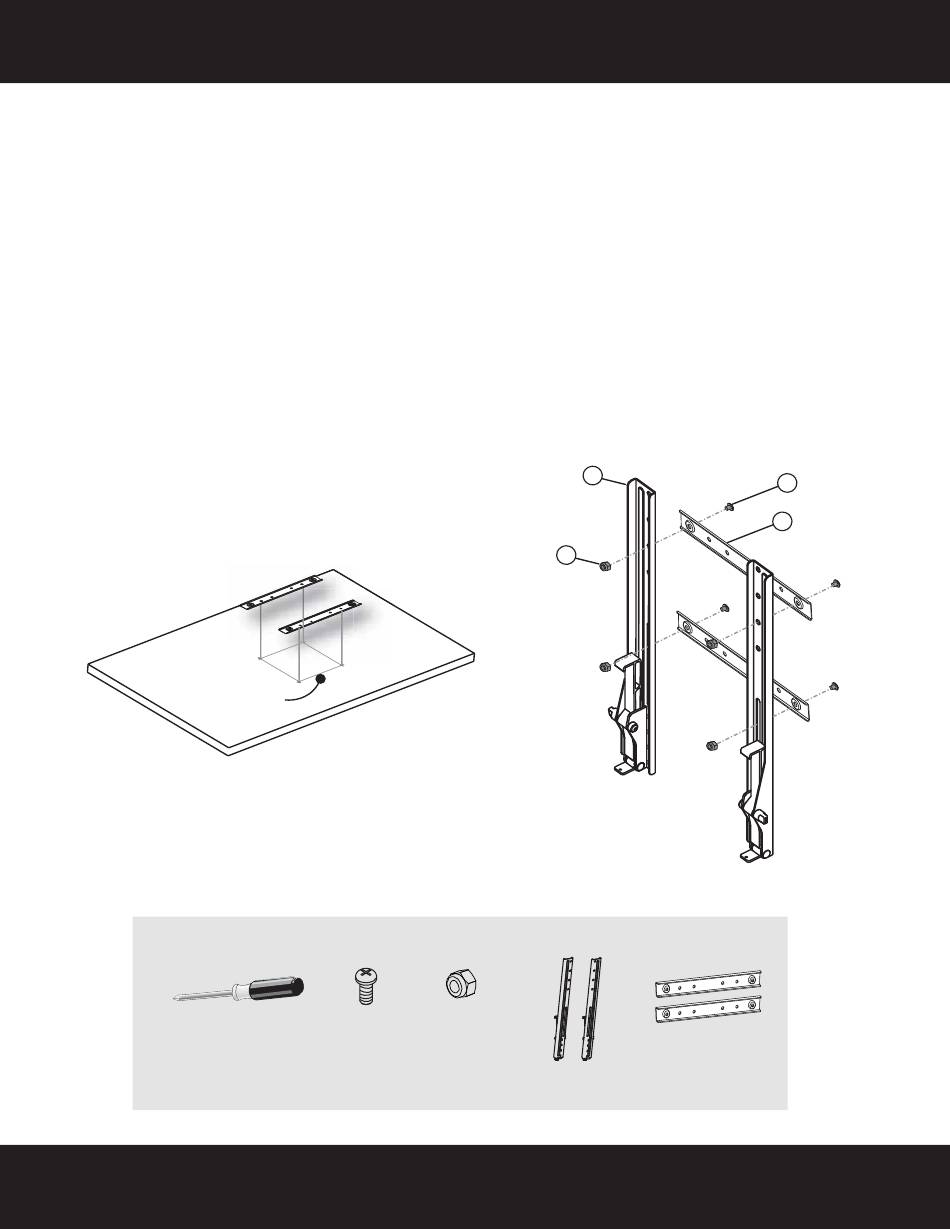

ÉTAPE 1 : déterminer si les adaptateurs VESA optionnels sont nécessaires
1
Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures
et des dégâts matériels.
2
Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d'informations, se reporter à la documentation
livrée avec le téléviseur.
3
Mesurer la distance entre les trous de montage au dos du téléviseur.
4
Si la distance est égale à 7,9 po (200 mm), il sera nécessaire de fixer des adaptateurs VESA (E) avant de passer
à Étape 2.
OU
Si la distance est supérieure à 7,9 po (200 mm), les adaptateurs VESA (E) ne sont pas nécessaires et il est
possible de passer directement à l'étape 2.
5
Pour fixer les adaptateurs VESA optionnels (E), insérer les vis à tête cylindrique bombée (M-M) dans les trous
à évidement des adaptateurs VESA (E) et à travers les rails verticaux (B), puis insérer les écrous à filetage
autofreinant (M-N) au dos du rail vertical, les fileter dans les vis et les serrer. Vérifier que le côté plat de
l'adaptateur sera contre le dos du téléviseur lors du montage.
7,9 po (200 mm)
Sont également nécessaires :
Tournevis cruciforme
6
M-N Écrous à
M-M Vis à tête
filetage
cylindrique
autofreinant (4)
bombée (4)
Besoin d'assistance? Appelez le 800-573-2860
A
M-N
(E) Adaptateurs
VESA (2)
(B) Rails verticaux (2)
M-M
E
