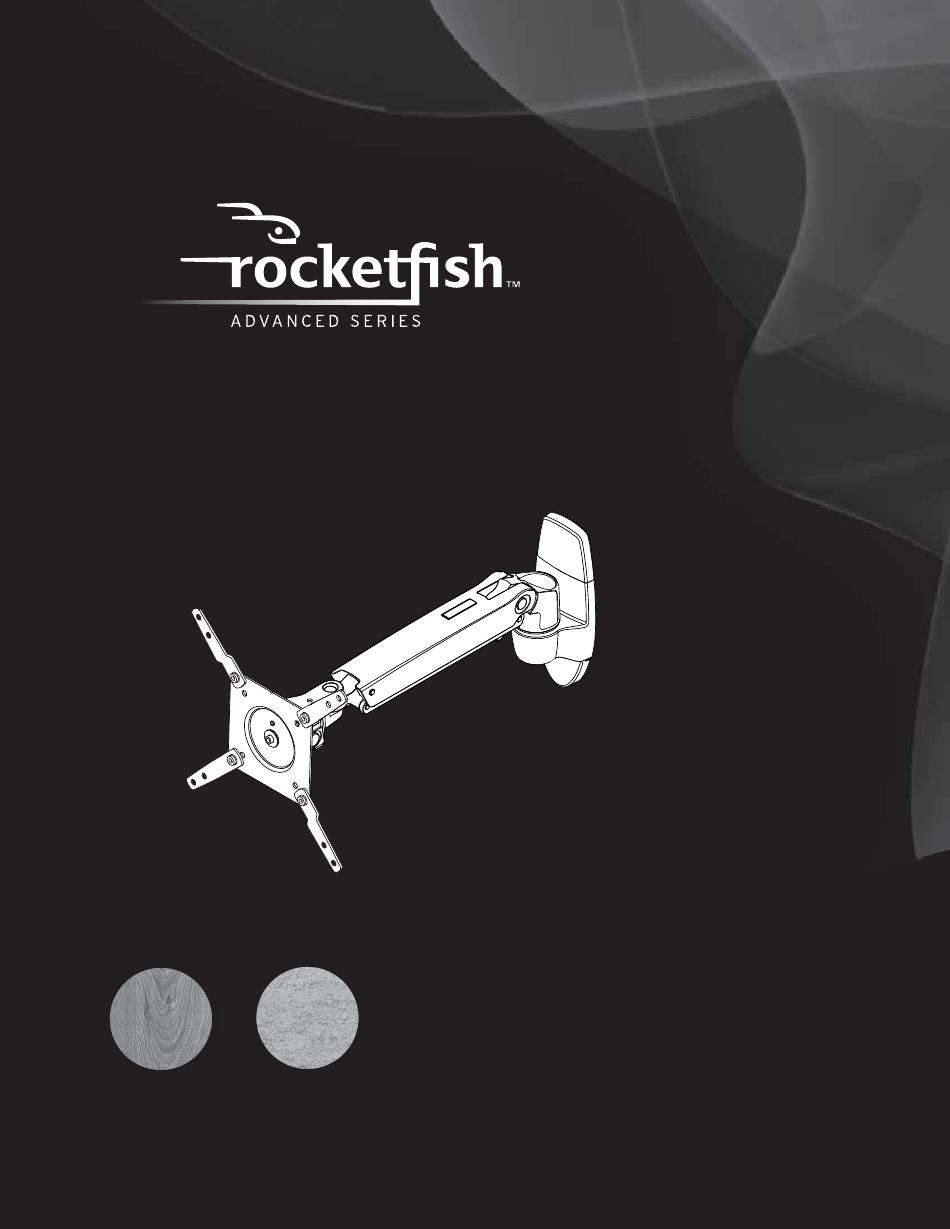

RF-TVMP20
Support de montage mural
pour téléviseur
Pour les installations sur
montant en bois ou mur en
béton
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
Informations sur la sécurité et spécifications....................2
Outils nécessaires ........................................................................2
Contenu de l'emballage : éléments ......................................3
Contenu de l'emballage : fixations........................................4
Instructions d'installation .........................................................5
Guide de montage
Publicité
Table des Matières
Manuels Connexes pour RocketFish RF-TVMP20
Sommaire des Matières pour RocketFish RF-TVMP20
-
Page 1: Table Des Matières
RF-TVMP20 Support de montage mural pour téléviseur Informations sur la sécurité et spécifications....2 Outils nécessaires ................2 Contenu de l’emballage : éléments ........3 Contenu de l’emballage : fixations........4 Instructions d’installation ............5 Pour les installations sur montant en bois ou mur en Guide de montage béton... -
Page 2: Informations Sur La Sécurité Et Spécifications
Le poids du téléviseur ne doit pas dépasser 20 lb (9,1 kg). Rocketfish recommande que le mur doit pouvoir supporter cinq fois le poids du téléviseur et le système de montage mural inclus, ou environ 125 lb. (57 kg). -
Page 3: Contenu De L'emballage : Éléments
RF-TVMP20 Support de montage mural pour téléviseur Contenu de l’emballage : éléments Vérifier d’avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur : F Capuchon fileté (1) D Couvercle supérieur (1) C Adaptateur (4) B Bras de montage (1) A Plaque murale (1) E Couvercle inférieur (1) -
Page 4: Contenu De L'emballage : Fixations
RF-TVMP20 Support de montage mural pour téléviseur Contenu de l’emballage : fixations Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies : Sachet contenant la visserie pour le téléviseur Étiquette Fixations Qté Étiquette Fixations Qté... -
Page 5: Instructions D'installation
RF-TVMP20 Support de montage mural pour téléviseur Instructions d’installation ÉTAPE 1 : sélectionner les vis Sélectionner les vis pour le téléviseur. Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les trous au dos du téléviseur). - Page 6 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 2 : déterminer la configuration de montage Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin d'éviter les rayures et les dégâts matériels. Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d’informations, se reporter à la documentation livrée avec le téléviseur.
- Page 7 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 3 : Option 1 : Fixation du bras de montage sans les adaptateurs Aligner le bras de montage (B) avec les trous de vis au dos du téléviseur. Installer les vis (M-A, M-B ou M-C) fermement dans les quatre trous au dos du téléviseur. Ne pas serrer excessivement.
- Page 8 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 3 : Option 2 : Fixation des adaptateurs au bras de montage Installer les quatre adaptateurs (C) sur le bras de montage (B) à l'aide des quatre vis M5 x 7 mm (P-D). Ne pas serrer excessivement.
- Page 9 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 3 : Option 2 : Fixation du bras de montage avec les adaptateurs Aligner les adaptateurs (C) avec les trous de vis au dos du téléviseur. Installer les vis déterminées à l'étape 1 (M-A, M-B, ou M-C) fermement dans les quatre trous au dos du téléviseur.
- Page 10 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 4 : déterminer l’emplacement du montage mural Remarque : • Pour de plus amples informations sur comment déterminer où percer les trous, consulter notre height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder •...
- Page 11 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 5 : Option 1 : Installation sur un mur à montants en bois Remarque : L’épaisseur du panneau de revêtement ou du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
- Page 12 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 5 : Option 2 : Montage sur un mur en béton Aligner la plaque murale (A) à la hauteur déterminée à l’étape précédente et vérifier qu’elle soit de niveau. Utiliser un crayon pour repérer les emplacements des trous pour tire-fonds (2). Enlever la plaque murale.
- Page 13 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 6 : fixation du téléviseur à la plaque murale Maintenir le téléviseur de niveau, avec l'écran parallèle au mur. Fixer le bras de montage (B) sur la plaque murale (A), tel qu'illustré ci-dessous.
- Page 14 RF-TVMP20 Support de montage mural pour téléviseur Étape 7 : installation des couvercles et des attaches pour câbles Installer les couvercles supérieurs et inférieurs (D & E) sur la plaque murale (A). Connecter le câble au téléviseur, puis le fixer à la partie inférieure du bras de montage (B) à l'aide de deux attaches pour câbles (P-E).
- Page 15 RF-TVMP20 Support de montage mural pour téléviseur ÉTAPE 8 : réglage de la position verticale, l'inclinaison et la position horizontale Important! Il sera nécessaire de régler cet appareil une fois l'installation terminée. Vérifier que tout l'équipement est correctement installé sur l'appareil avant de le régler. L'appareil devrait se déplacer en douceur et facilement à...
- Page 16 7601 Penn Avenue South, Richfield, MN 55423-3645 É.-U. © 2013 BBY Solutions, Inc. Tous droits réservés. ROCKETFISH est une marque de commerce de BBY Solutions, Inc. Tous les autres produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
