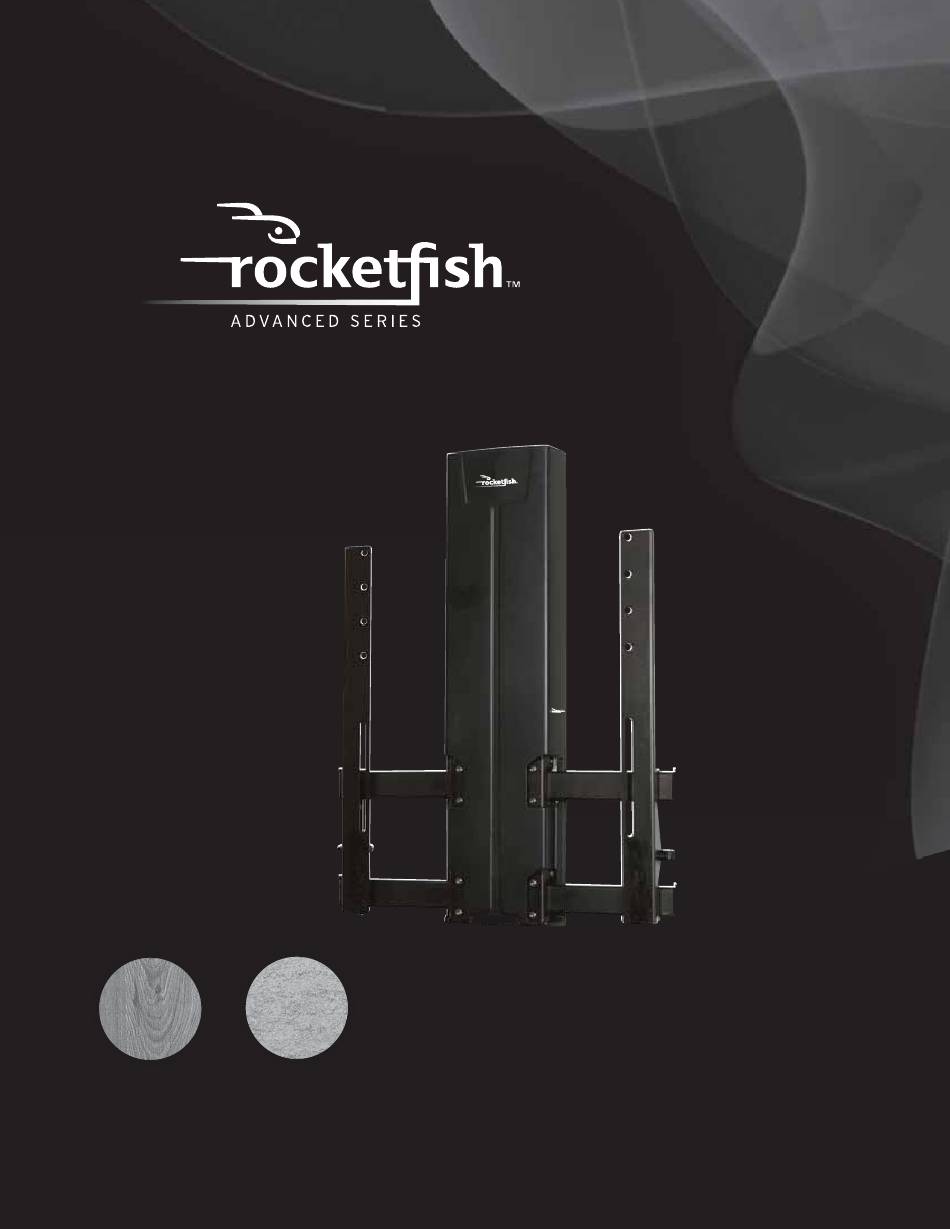

RF-TVML70
Support de montage mural
pour téléviseur
Pour les installations sur
montant en bois ou mur en
béton
Informations sur la sécurité et spécifications....................2
Outils nécessaires ........................................................................3
Contenu de l'emballage : éléments ......................................4
Contenu de l'emballage : fixations........................................5
Instructions d'installation .........................................................6
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
Guide de montage
Publicité
Table des Matières
Manuels Connexes pour RocketFish RF-TVML70
Sommaire des Matières pour RocketFish RF-TVML70
-
Page 1: Table Des Matières
RF-TVML70 Support de montage mural pour téléviseur Informations sur la sécurité et spécifications....2 Outils nécessaires ................3 Contenu de l’emballage : éléments ........4 Contenu de l’emballage : fixations........5 Instructions d’installation ............6 Pour les installations sur montant en bois ou mur en Guide de montage béton... -
Page 2: Informations Sur La Sécurité Et Spécifications
Le poids du téléviseur ne doit pas dépasser 70 lb (31,8 kg). Rocketfish recommande que le mur ait une capacité de supporter cinq fois le poids du téléviseur y compris le système de montage mural inclus, ou environ 350 lb (159 kg). -
Page 3: Outils Nécessaires
RF-TVML70 Support de montage mural pour téléviseur Outils nécessaires Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour téléviseur : Niveau Crayon Perceuse Détecteur de Tournevis cruciforme montants bord à bord Mèche à bois pour perceuse de 7/32 po (5,5 mm) pour mur à... -
Page 4: Contenu De L'emballage : Éléments
RF-TVML70 Support de montage mural pour téléviseur Contenu de l’emballage : éléments Vérifier d’avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur : A Ensemble de levage (1) C Rails horizontaux (4) B Rails verticaux (2) -
Page 5: Contenu De L'emballage : Fixations
RF-TVML70 Support de montage mural pour téléviseur Contenu de l’emballage : fixations Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies : Étiquette Fixations Qté Étiquette Fixations Qté Vis M4 × 15 mm Vis à... -
Page 6: Instructions D'installation
RF-TVML70 Support de montage mural pour téléviseur Instructions d’installation ÉTAPE 1 : déterminer si les adaptateurs VESA optionnels sont nécessaires Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et des dégâts matériels. - Page 7 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 2 : déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué Reposer temporairement les rails verticaux (B) sur le dos du téléviseur. Aligner les trous de vis des rails verticaux ou des adaptateurs VESA avec les trous de vis de montage du téléviseur.
- Page 8 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 3 : sélectionner les vis, les rondelles et les entretoises Sélectionner les vis pour le téléviseur. Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les trous au dos du téléviseur).
- Page 9 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 4 : Option 1 : Fixation des rails verticaux au téléviseur. Aligner les rails verticaux (B) avec les trous de vis au dos du téléviseur. Installer les vis identifiées à l'étape 2 (M-A, M-B, M-C, M-D, M-E, M-F, M-G ou M-H) fermement dans les quatre trous au dos du téléviseur en utilisant les rondelles (M-K ou M-L) et les entretoises (M-I ou M-J) si...
- Page 10 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 4 : Option 2 : fixation des rails verticaux et des adaptateurs au téléviseur. Aligner les rails verticaux (B) avec les adaptateurs VESA (E) et avec les trous de vis au dos du téléviseur.
- Page 11 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 5 : déterminer l’emplacement du montage mural Remarques : • Pour de plus amples informations sur comment déterminer où percer les trous, consulter notre height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder •...
- Page 12 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 6 : Option 1 : Installation sur un mur à montants en bois Remarque : L’épaisseur du panneau de revêtement ou du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
- Page 13 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 6 : Option 1 : (suite) Sont également nécessaires : Dessus Dessus Parte superior RF-TVML70 Template • Gabarit • Plantilla Parte superior Tools Needed Outils nécessaires W-A (2) Herramientas requeridas 5.47" (139.0 mm) Note Remarque : Pour une construction à...
- Page 14 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 6 : Option 2 : Montage sur un mur en béton Aligner le gabarit de la plaque murale (D) à la hauteur déterminée à l’étape précédente et vérifier qu’il soit de niveau, puis le fixer au mur. Utiliser un crayon pour repérer les emplacements des trous pour tire-fonds (4).
- Page 15 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 7 : fixer les rails horizontaux à l'ensemble de levage En utilisant la clé hexagonale de 4 mm (P-B), installer les rails droit et gauche (C) sur l'ensemble de levage (A) à l'aide des quatre vis à tête rondes (P-A) pour chaque rail horizontal.
- Page 16 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 8 : fixation du téléviseur à l'ensemble de levage Suspendre les crochets des rails verticaux (B) sur la partie supérieure des rails horizontaux (C), puis baisser les onglets inférieurs des rails verticaux (B) en-dessous du rail horizontal inférieur (C).
- Page 17 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 9 : installation de l'agrafe de câbles et des attaches pour câbles Connecter le câble au téléviseur, puis le fixer à l'ensemble de levage (A) à l'aide des attaches pour câbles (G) ou des agrafes de câbles (H), si nécessaire.
- Page 18 RF-TVML70 Support de montage mural pour téléviseur ÉTAPE 10 : réglage du mouvement vertical et de l'inclinaison Important! Il sera nécessaire de régler cet appareil une fois l'installation terminée. Vérifier que tout l'équipement est correctement installé sur l'appareil avant de le régler. L'appareil devrait se déplacer en douceur et facilement à...
- Page 19 7601 Penn Avenue South, Richfield, MN 55423-3645 É.-U. © 2013 BBY Solutions, Inc. Tous droits réservés. ROCKETFISH est une marque de commerce de BBY Solutions, Inc. Tous les autres produits et noms de marques sont des marques de commerce appartenant à leurs propriétaires respectifs.
