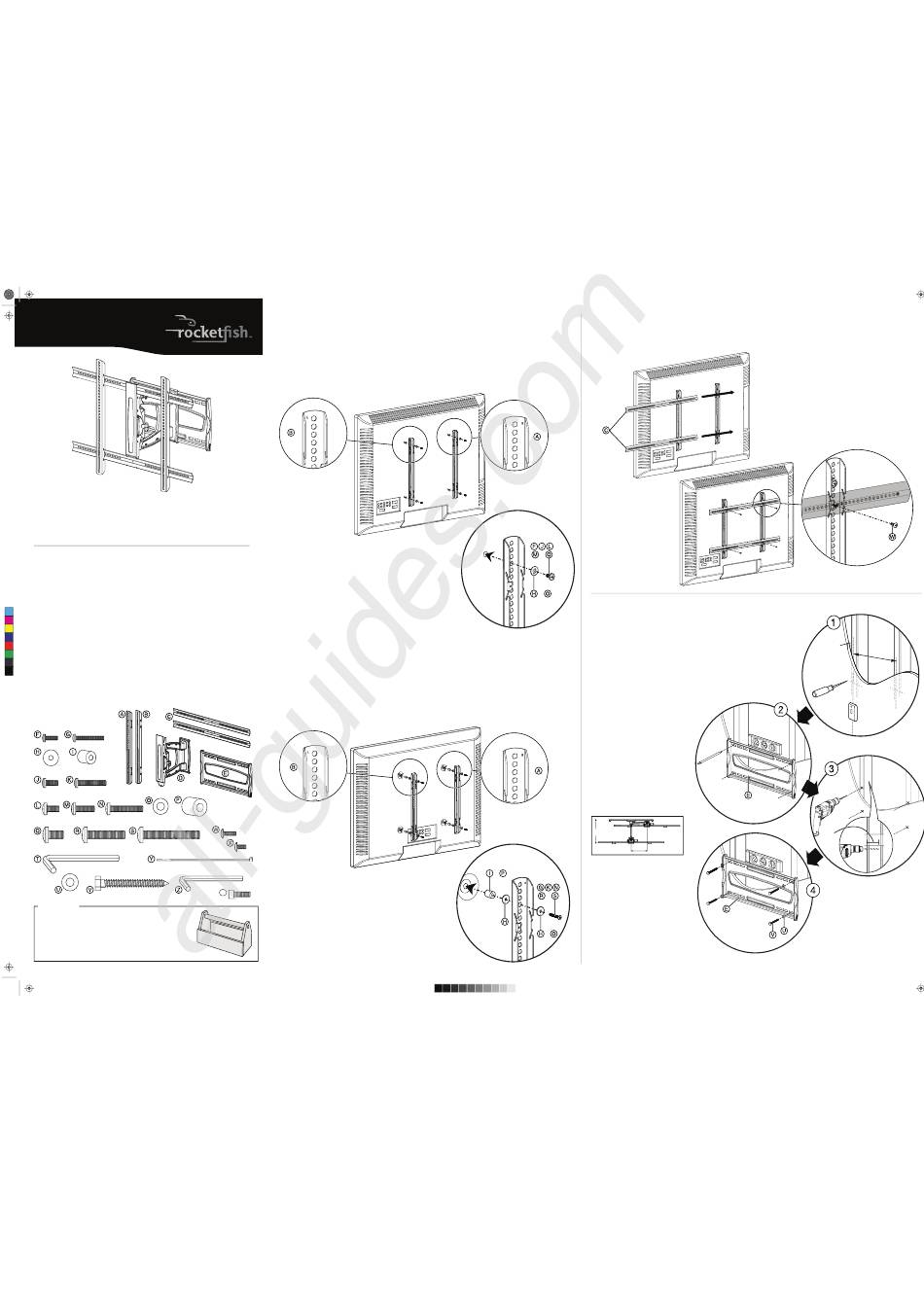

GUIDE D'INSTALLATION RAPIDE
RF-TVMFM03
Remarque : Conçu exclusivement
pour des murs à montants en bois
espacés de 16 pouces ou moins.
Merci d'avoir choisi ce modèle RF-TVMFM03 de Rocketfish. Le système
de montage mural RF-TVMFM03 pour téléviseurs est conçu pour des
téléviseurs à écran plat d'un poids maximal de 130 lb (58,9 kg).
Contenu de l' e mballage
A Support vertical droit pour téléviseur (1) Sachet de vis M8
B Support vertical gauche pour téléviseur (1)
Q Vis M8 de 16 mm (4)
C Support horizontal pour téléviseur (2) R Vis M8 de 40 mm (4)
D Bras de montage (1) S Vis M8 de 60 mm (4)
E Plaque murale (1)
Sachet avec clé hexagonale
Sachet de vis M4 T Clé hexagonale de 3/16 po (1)
C
F Vis M4 de 12 mm (4) Sachet de tire-fonds
M
G Vis M4 de 30 mm (4)
U Rondelles pour tire-fonds (4)
Y
H Rondelles M4/M5 (8) V Tire-fonds de 5/16 po x 2 3/4 po (4)
CM
I Entretoises M4/M5 (4) Visserie pour le support
MY
Sachet de vis M5 W Vis à tête cruciforme de 9/16 po × 8/32 po (4)
CY
J Vis M5 de 12 mm (4) X Vis à tête cruciforme de 3/8 po × 8/32 po (1)
CMY
K Vis M5 de 30 mm (4)
Attaches pour câbles
K
Sachet de vis M6 Y Attaches en nylon de 8 po (5)
L Vis M6 de 12 mm (4) Vis d'assemblage
M Vis M6 de 20 mm (4)
Z Clé hexagonale de 5/32 po (1)
N Vis M6 de 35 mm (4) AA Vis d'assemblage (2)
O Rondelles M6/M8 (4)
P Entretoises M6/M8 (4)
Sachet de vis M4
M4 × 12 mm M4 × 30 mm
M4/M5 M4/M5
Sachet de vis M5
M5 × 30 mm
M5 × 12 mm
Sachet de vis M6
M6 × 12 mm M6 × 20 mm M6 × 35 mm M6/M8
Sachet de vis M8
M8 × 16 mm M8 × 40 mm M8 × 60 mm
Sachet avec clé hexagonale
Attaches pour câbles
3/16 po
Vis d'assemblage avec clé hexagonale
Sachet de
tire-fonds
5/16 po × 2-3/4 po
Outils requis :
• Détecteur de montants
• Clé à douille avec douille de 1/2 po
• Poinçon ou clé à molette
• Crayon • Mèche à bois pour perceuse de 7/32 po
• Niveau
• Perceuse électrique
• Mètre à ruban
• Tournevis cruciforme
All manuals and user guides at all-guides.com
1 Fixation des supports du téléviseur
Option 1 : Installation sur une surface de montage plane
1 Aligner les supports du téléviseur (A et B) avec les trous pour vis au dos du téléviseur.
2 Placer les rondelles M4/M5 (H) ou M6/M8 (O) sur les trous des supports du téléviseur qui s'alignent avec les
trous pour vis au dos du téléviseur, puis insérer les vis M4 (F), M5 (J), M6 (L ou M) ou M8 (Q) dans les rondelles.
3 Serrer les vis jusqu'à ce qu' e lles soient fermement contre le support du téléviseur. Ne pas serrer excessivement.
Option 2 : Installation sur une surface de montage obstruée
Remarque : Utiliser les rondelles supplémentaires (H) uniquement avec la visserie M4 ou M5.
1 Placer les entretoises M4/M5 (I) ou M6/M8 (P) et les rondelles M4/M5 (H) dans les trous encastrés pour vis au dos du téléviseur.
2 Aligner les supports du téléviseur (A et B) avec les entretoises et les rondelles au dos du téléviseur.
3 Placer les rondelles M4/M5 (H) ou M6/M8 (O) sur les trous des supports du téléviseur qui s'alignent avec les trous pour vis au
dos du téléviseur, puis insérer les vis M4 (G), M5 (K), M6 (N) ou M8 (R ou S) dans les rondelles.
4 Serrer les vis jusqu'à ce qu' e lles soient fermement contre le support du téléviseur. Ne pas serrer excessivement.
M6/M8
Visserie pour le support
5/32 po
AA
2 Installation des barres horizontales
1 Insérer les barres horizontales (C) dans les guides des supports du téléviseur.
2 Fixer les barres aux supports du téléviseur à l'aide des vis à tête cruciforme de 9/16 po × 8/32 po (W).
R
ou
ou
3 Fixer la plaque murale sur un mur à montants en bois
Remarque : L' é paisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
1 Repérer les montants. Repérer le centre du montant à l'aide d'un poinçon ou d'un
clou fin ou utiliser un détecteur de montants bord à bord.
2 Mettre la plaque murale (E) de niveau et repérer les emplacements des trous.
3 Pré-percer le trou sur une profondeur de 3 po à l'aide d'une mèche de 7/32 po
de diamètre.
4 Aligner la plaque murale (E) avec les trous pré-percés.
5 Placer les rondelles (U) sur les trous de la plaque murale (E), insérer les
tire-fonds (V) dans les rondelles, puis serrer les tire-fonds uniquement
jusqu'à ce que les rondelles (U) soient fermement
contre la plaque murale.
ATTENTION : Éviter les blessures potentielles
ou les dégâts matériels!
NE PAS trop serrer les tire-fonds (V).
Mur
10-1/5 po
7 po
Téléviseur
En déploiement total le téléviseur est écarté de 7 po par
rapport à sa position de base.
ou
ou
ou
<5/8 po
16 po
(75 mm)
3 po
