RocketFish RF-TVMLPT02 Guide D'installation Rapide

GUIDE D'INSTALLATION RAPIDE
RF-TVMLPT02
Merci d'avoir choisi ce modèle
RF-TVMLPT02 de Rocketfish.
Le système de montage
mural RF-TVMLPT02 pour
téléviseurs est conçu pour
des téléviseurs d'un poids
maximal de 80 lb (36,37 kg).

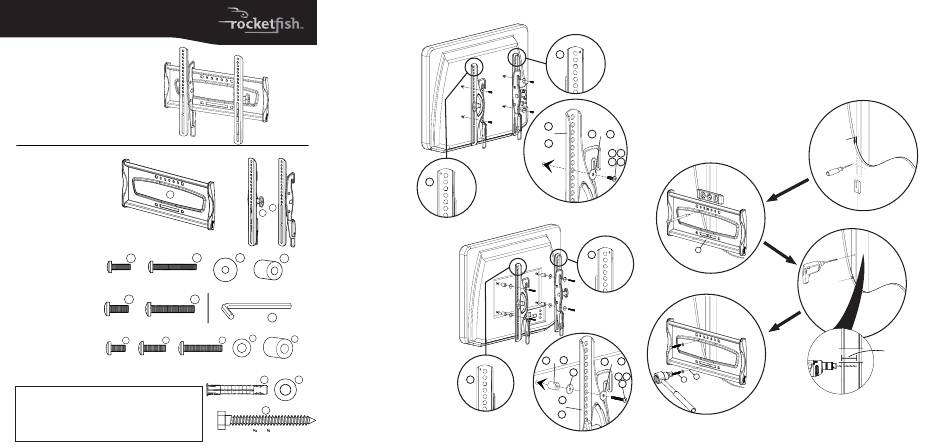

Contenu de l'emballage
A Plaque murale (1)
B Support gauche
pour téléviseur (1)
C Support droit
pour téléviseur (1)
A
Sachet de vis M4
D Vis M4 de 12 mm (4)
E Vis M4 de 30 mm (4)
F Rondelles M4/M5 (8)
G Entretoises M4/M5 (4)
Sachet de vis M5
H Vis M5 de 12 mm (4)
M4 bag
I Vis M5 de 30 mm (4)
D E
Sachet de vis M6
M4 x 12mm M4 x 30mm
J Vis M6 de 12 mm (4)
K Vis M6 de 20 mm (4)
L Vis M6 de 35 mm (4)
M5 bag
M Rondelles M6 (4) H I
N Entretoises M6 (4)
Sachet avec clé hexagonale
M5 x 12mm M5 x 30mm
O Clé hexagonale
de 3/16 po (1)
M6 bag
J K
Sachet de tire-fonds
P Chevilles à béton (3)
Q Rondelles pour
M6 x 12mm M6 x 20mm M6 x 35mm
tire-fonds (3)
R Tire-fonds de
5⁄ 1 6 po x 2 3⁄ 4 po (3)
Outils requis :
• Tournevis cruciforme
• Détecteur
• Marteau (uniquement pour le béton)
de montants • Clé à douille de 1/2 po
• Poinçon
• Mèche à bois de 3/16 po
• Crayon • Mèche à béton de 3/8 po
• Niveau
(uniquement pour le béton)
• Mètre à ruban • Perceuse électrique
1 Fixation des supports du téléviseur
Option 1 : Fixation sur une
surface de montage
plate
Fixer les supports gauche et
droit pour le téléviseur (B et C)
au dos du téléviseur à l'aide :
Des rondelles M4/M5 (F) et des
vis M4 de 12 mm (D) ou des vis
M5 de 12 mm (H).
Ou
Des rondelles M6 (M) et des vis
M6 de 12 mm (J) ou des vis M6
de 20 mm (K).
C
B
Option 2 : Fixation sur une surface de
montage incurvée ou irrégulière
Fixer les supports gauche et droit pour le
téléviseur (B et C) au dos du téléviseur à l'aide :
F G
Des entretoises M4/M5 (G), des rondelles
M4/M5 (F) et des vis M4 de 30 mm (E) ou
M4/M5
M4/M5 des vis M5 de 30 mm (I).
Ou
Sachet avec clé hexagonale
Des entretoises M6 (N), des rondelles M6 (M)
et des vis M6 de 35 mm (L).
O
Remarque : Utiliser les rondelles M4 (F) entre
les entretoises et le support uniquement avec
M
N
L les vis M4 ou M5.
M6
M6
Sachet de tire-fonds
P Q
R
po x 2 po
C
B
or
or
F
C
B
C
or
N
G
F
F
B
B
or
C
2 Montage de la plaque murale
Option 1 : Installation sur un mur à montants
Attention : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds.
Remarque : L'épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
a. Repérer les montants. Repérer le centre du montant à l'aide d'un poinçon ou d'un clou fin ou utiliser
un détecteur de montants bord à bord.
b. Mettre la plaque murale (A) de niveau et repérer les emplacements des trous.
c. Pré-percer les trous tel qu'illustré.
d. Aligner la plaque murale (A) avec les trous pré-percés, puis placer les rondelles (Q) sur
les trous. Insérer les tire-fonds (R) dans les rondelles, puis serrer
les tire-fonds avec une clé à douille jusqu'à ce que les
rondelles soient au ras de la plaque murale.
M
D H
J K
b.
A
d.
or
M
E I
Q
R
L
a.
< 16 mm
5 ⁄8
( po)
c.
75 mm
3 po
