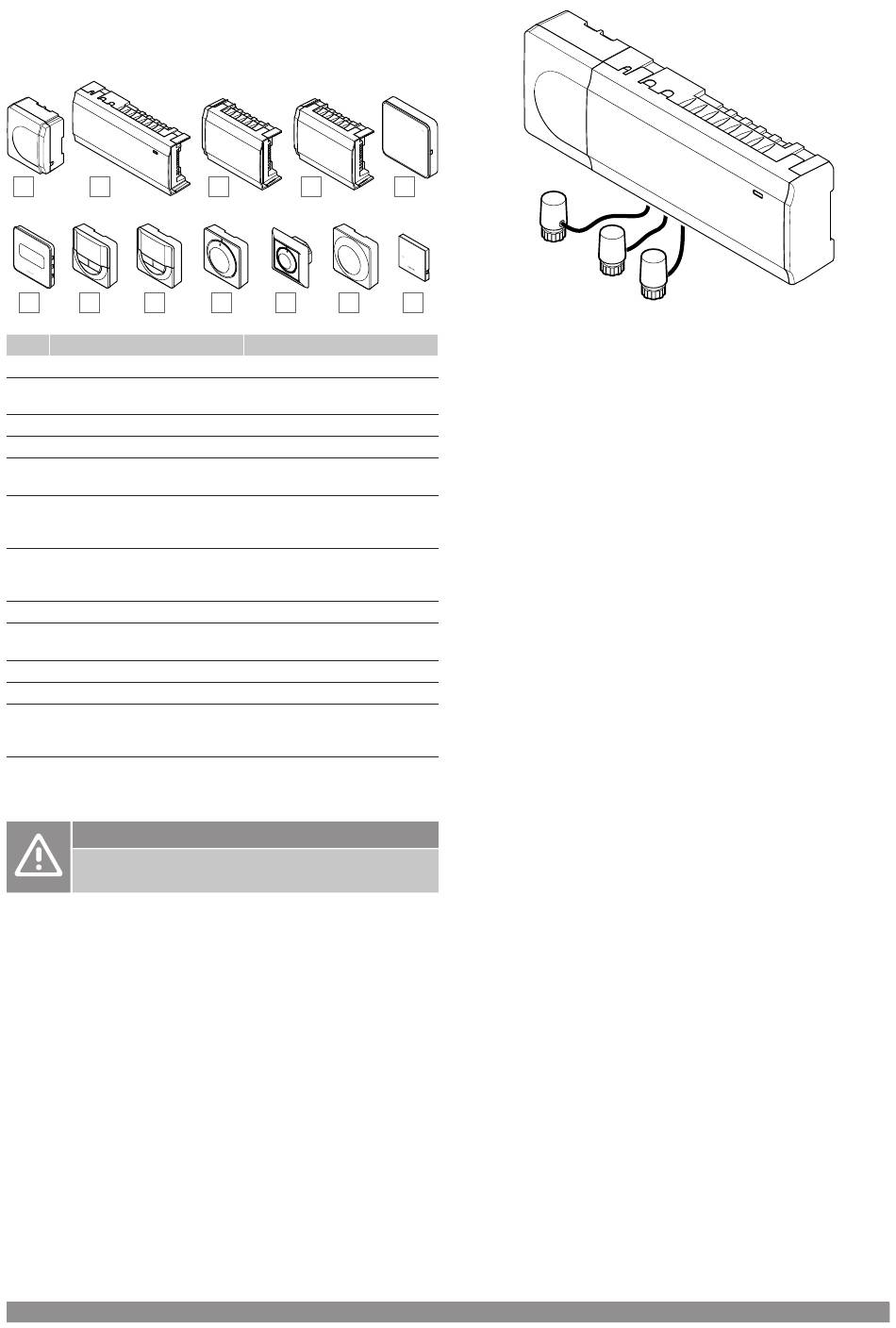

3.3 Composants du système
Uponor Smatrix Base PULSE
A
B
F
G
H
Rep.
Désignation Uponor
A
Uponor Smatrix A-1XX
B
Uponor Smatrix Base PULSE
X-245
C
Uponor Smatrix Base M-242
D
Uponor Smatrix Base M-243
E
Uponor Smatrix PULSE Com
R-208
V
Uponor Smatrix Base T-149
G
Uponor Smatrix Base T-148
H
Uponor Smatrix Base T-146
I
Uponor Smatrix Base T-145
J
Uponor Smatrix Base T-144
K
Uponor Smatrix Base T-143
L
Uponor Smatrix Wave T-141
Régulateur
Attention!
Seuls les actionneurs Uponor de 24 V sont compatibles
avec le régulateur.
Le régulateur commande les actionneurs qui, à leur tour, agissent sur
le débit d'eau distribuée afin de modifier la température ambiante à
partir des informations transmises par les thermostats affectés et des
paramètres système.
Un maximum de six canaux et huit actionneurs peuvent être
commandés par le régulateur qui est généralement situé près des
collecteurs du système hydraulique.
L'illustration ci-dessous représente le régulateur avec le module
transformateur et les actionneurs.
C
D
I
J
K
Description
Module transformateur
Régulateur
Module esclave
Module étoile
Module de communication
Thermostat numérique avec
sonde d'humidité relative et
sonde opérative
Thermostat numérique
programmable avec sonde
d'humidité relative
Thermostat numérique
Thermostat standard avec
inscriptions sur le bouton
Thermostat encastrable
Thermostat public
Thermostat d'ambiance avec
sonde d'humidité relative et
sonde opérative
E
24V
L
CD0000133
Uponor Smatrix Base PULSE X-245
Caractéristiques principales :
•
Fonctions de gestion dynamique de l'énergie intégrées comme
l'équilibrage automatique (activées par défaut). D'autres
fonctions comme le réglage du confort, le bypass de pièce et le
contrôle de la température de départ exigent l'application
Uponor Smatrix PULSE (exige un module de communication).
•
Commande électronique des actionneurs.
•
Connexion d'un maximum de huit actionneurs (24 V).
•
Communication bidirectionnelle avec un maximum de six
thermostats d'ambiance.
•
Fonction chauffage/rafraîchissement (avancée) et/ou mode
Confort/ECO actionnés par contact sec, thermostat public ou
application Uponor Smatrix PULSE (exige un module de
communication).
•
Relais séparés pour le contrôle de la pompe et de la chaudière
(autre fonctionnalité de contrôle disponible via le module de
communication et l'application Uponor Smatrix PULSE ).
•
Dégommage vanne et pompe.
•
Contrôle de l'humidité relative (applicationUponor Smatrix
PULSE requise).
•
Contrôle de la combinaison plancher chauffant/rafraîchissant et
plafond rafraîchissant ou ventilo-convecteurs (nécessite le
module de communication et l'application Uponor Smatrix
PULSE ).
•
Réduction de la température ambiante en mode chauffage ou
augmentation de la température ambiante en mode
rafraîchissement avec le mode ECO. Le mode ECO est activé
dans toutes les pièces à la fois à l'aide d'un contact sec, d'un
thermostat public ou de l'application Uponor Smatrix PULSE
(exige un module de communication). Pour activer le mode ECO
dans une seule pièce, utiliser un thermostat numérique
programmable ou des profils ECO.
Options :
•
Connexion à l'application par l'intermédiaire d'un module de
communication (la connexion à distance exige une connexion
aux Services cloud Uponor).
•
Le régulateur peut être complété par un module esclave qui
ajoute six canaux de thermostat et six sorties d'actionneur
supplémentaires.
•
La centrale de régulation peut être complétée avec un module
étoile qui ajoute au système, huit connecteurs de bus
supplémentaires. Ce module peut être connecté à la centrale de
régulation ou au module esclave et s'utilise principalement pour
une topologie en étoile.
•
Connexion de quatre régulateurs au maximum dans un seul
système (nécessite un module de communication et l'application
Uponor Smatrix PULSE).
•
Placement modulaire (transformateur démontable).
Uponor Smatrix Base PULSE
24V
24V
|
Manuel d'installation et d'utilisation
CD0000024
|
7
