4.
Connecter le relais de chauffage/rafraîchissement au connecteur
étiqueté Relais 2 (CHAUDIÈRE).
5.
Attacher le câble de/vers le relais de chauffage/rafraîchissement
avec un serre-câble dans le boîtier.
6.
Fermer et fixer le couvercle du compartiment de connexions
optionnelles.
Fonction de relais
Le chauffage est activé lorsque le relais est ouvert et le
rafraîchissement est activé lorsque le relais est fermé.

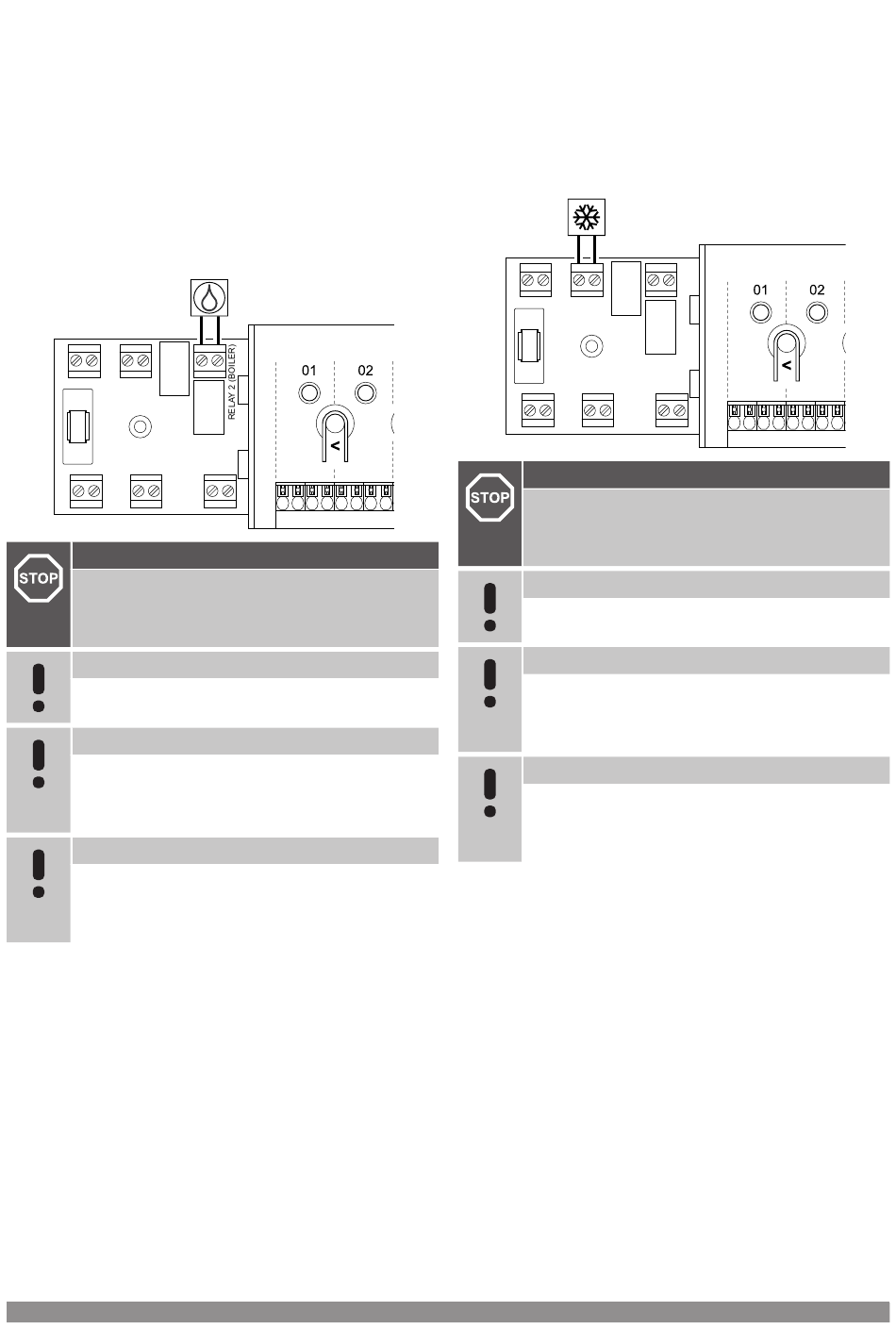

Déshumidificateur (nécessite un module de
communication)
Avertissement!
Risque d'électrocution ! Les services et installations
électriques situés derrière des boîtiers à 230 V CA
doivent être réalisés sous la supervision d'un électricien
qualifié.
REMARQUE!
Cette connexion nécessite une entrée pour contact sec
dans le déshumidificateur.
REMARQUE!
Cette fonction relais nécessite un module de
communication et doit être définie dans les Paramètres
d'installation lors de la configuration initiale, ou dans le
menu Paramètres système .
REMARQUE!
Dans les systèmes équipés d'un module de
communication, s'assurer que le régulateur (relais 2
(chaudière)), est réglé sur Déshumidificateur dans les
Paramètres d'installation.
1.
S'assurer que le régulateur et le déshumidificateur sont hors
tension.
2.
Retirer la vis et ouvrir le capot du compartiment de connexions
optionnelles.
3.
Faire passer le câble de/vers le déshumidificateur à travers un
passe-câble.
4.
Connecter le déshumidificateur au connecteur étiqueté Relais 2
(CHAUDIÈRE).
5.
Attacher le câble de/vers le déshumidificateur avec un serre-
câble dans le boîtier.
6.
Fermer et fixer le couvercle du compartiment de connexions
optionnelles.
34
|
Uponor Smatrix Base PULSE
WD0000008
|
Manuel d'installation et d'utilisation
Fonction de relais
Le déshumidificateur démarre (relais fermé) quand la valeur de
consigne d'humidité relative est atteinte en mode rafraîchissement. Il
s'arrête quand le temps de fonctionnement minimal de 30 minutes est
atteint et quand l'humidité relative est tombée sous le point de
consigne défini pour l'humidité relative - plage d'hystérésis.
Refroidisseur (nécessite un module de
communication)
RELAY 1
(PUMP)
Avertissement!
Risque d'électrocution ! Les services et installations
électriques situés derrière des boîtiers à 230 V CA
doivent être réalisés sous la supervision d'un électricien
qualifié.
REMARQUE!
Cette connexion nécessite une entrée pour contact sec
dans la source froide.
REMARQUE!
Cette fonction relais nécessite un module de
communication et doit être définie dans les Paramètres
d'installation lors de la configuration initiale, ou dans le
menu Paramètres système .
REMARQUE!
Dans les systèmes équipés d'un module de
communication, s'assurer que le régulateur (relais 1
(pompe)), est réglé sur Climatiseur dans les
Paramètres d'installation.
1.
S'assurer que le régulateur et le refroidisseur sont hors tension.
2.
Retirer la vis et ouvrir le capot du compartiment de connexions
optionnelles.
3.
Faire passer le câble de/vers le refroidisseur à travers un passe-
câble.
4.
Connecter le refroidisseur au connecteur étiqueté Relais 1
(POMPE).
5.
Attacher le câble de/vers le refroidisseur avec un serre-câble
dans le boîtier.
6.
Fermer et fixer le couvercle du compartiment de connexions
optionnelles.
Fonction de relais
Le générateur de froid démarre (relais fermé) lorsqu'il existe une
demande de froid en mode rafraîchissement. Il s'arrête quand la
demande est terminée.
WD0000007
