Affichage de la demande de chauffage/rafraîchissement.
Affichage du logo Uponor et de la version du logiciel pendant la
séquence de démarrage.
Plage de valeur de consigne : 5 – 35 °C (le réglage maximum et
minimum peut être limité par d'autres réglages du système).
Régulation de la température ambiante avec l'utilisation de
sondes de température externes optionnelles.
Affichage des valeurs des sondes de température externes
optionnelles si celles-ci sont connectées et que la régulation de
la pièce concernée est activée.
Basculement entre les modes Confort et ECO avec planification
(nécessite l'application Uponor Smatrix PULSE).
Réglage de la valeur de réduction ECO.
Alarme de limite d'humidité relative affichée sur l'écran
(nécessite un module de communication).
Couleur d'écran inversé

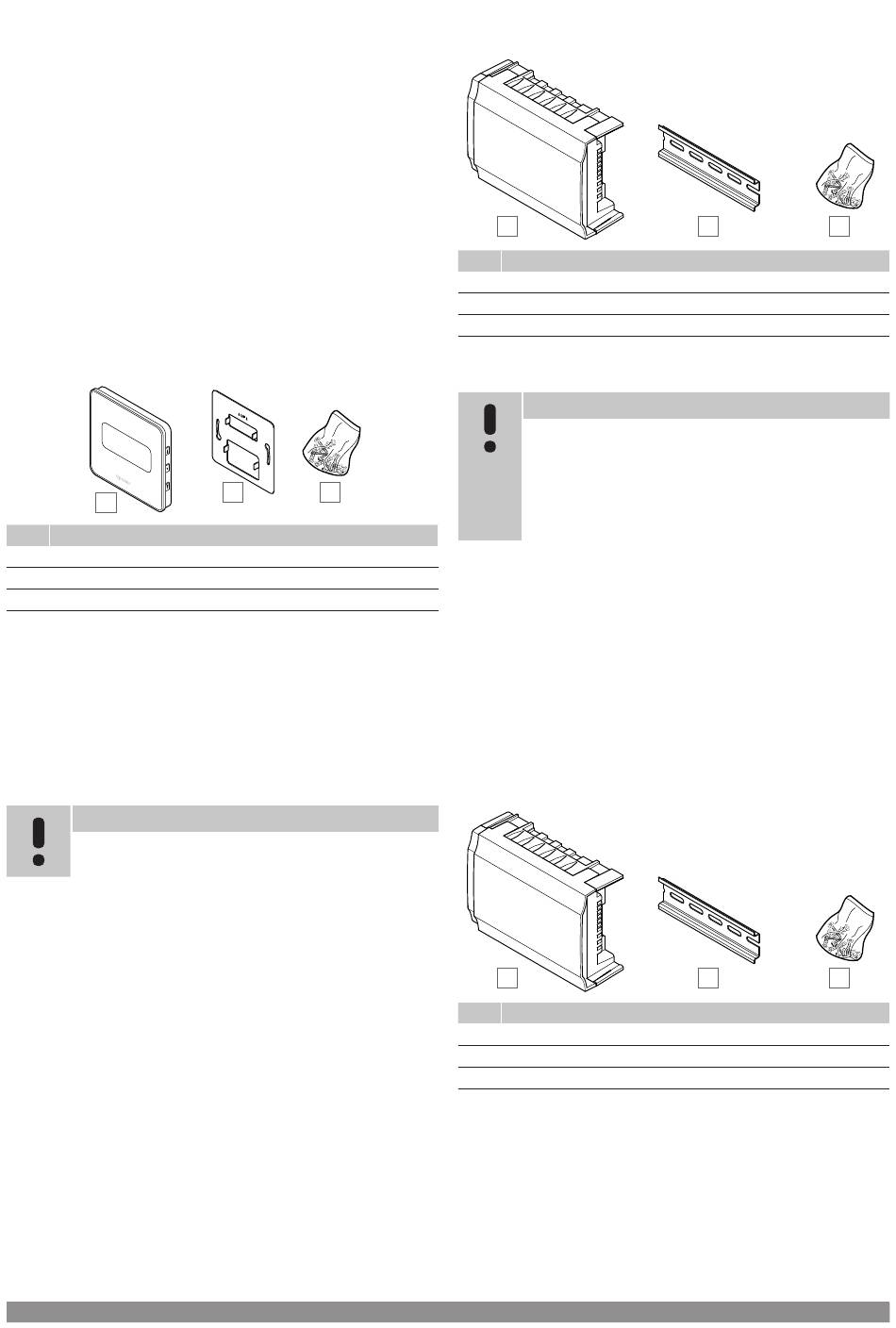

Composants du thermostat :
La figure ci-dessous représente le thermostat et ses composants.
A
Rep.
Description
A
Uponor Smatrix Base T-149
B
Support mural métallique
C
Matériel de montage

Module d'extension

Le régulateur Uponor Smatrix Base peut être complété par six
canaux et six sorties d'actionneur supplémentaires par l'intermédiaire
d'un module esclave. Un module étoile peut être utilisé si les
thermostats doivent être installés selon une topologie en étoile
centralisée (au lieu de la topologie en bus standard).
Uponor Smatrix Base M-242
REMARQUE!
Une seule extension de module esclave est prise en
charge par régulateur.
Caractéristiques principales :
Branchement facile sur un régulateur existant, sans câblage
supplémentaire.
Affectation de jusqu'à six thermostats supplémentaires au
système.
Connexion de jusqu'à six actionneurs supplémentaires (24 V).
Commande électronique des actionneurs.
Dégommage de vanne.
B
C
Composants du module esclave
La figure ci-dessous représente le module relais et ses composants.
A
Rep.
Description
A
Uponor Smatrix Base M-242
B
Rail DIN
C
Matériel de montage
Uponor Smatrix Base M-243
REMARQUE!
Une seule extension de module étoile par type de bus
(thermostat et/ou bus système) peut être prise en charge
par régulateur.
Un seul module étoile peut être utilisé par bus. Cela
signifie qu'un thermostat ne peut être connecté à un
CD0000139
module étoile connecté au bus système et vice versa.
Caractéristiques principales :
Installation du câblage des thermostats selon une topologie en
étoile centralisée (au lieu d'une topologie en bus) permettant
une flexibilité de branchement.
Centrale de régulation Uponor Smatrix Base nécessaire.
Ajout de 8 connecteurs de bus supplémentaires au système.
Seuls les signaux d'entrée de thermostat sont admis.
Possibilité de fixation directement sur la centrale de régulation
ou le module esclave, ou par l'intermédiaire d'un câble de
communication utilisant un connecteur dans chaque unité.
Composants du module étoile
La figure ci-dessous représente le module étoile et ses composants.
A
Rep.
Description
A
Uponor Smatrix Base M-243
B
Rail DIN
C
Matériel de montage
Uponor Smatrix Base PULSE
B
B
|
Manuel d'installation et d'utilisation
C
CD0000033
C
CD0000033
|
