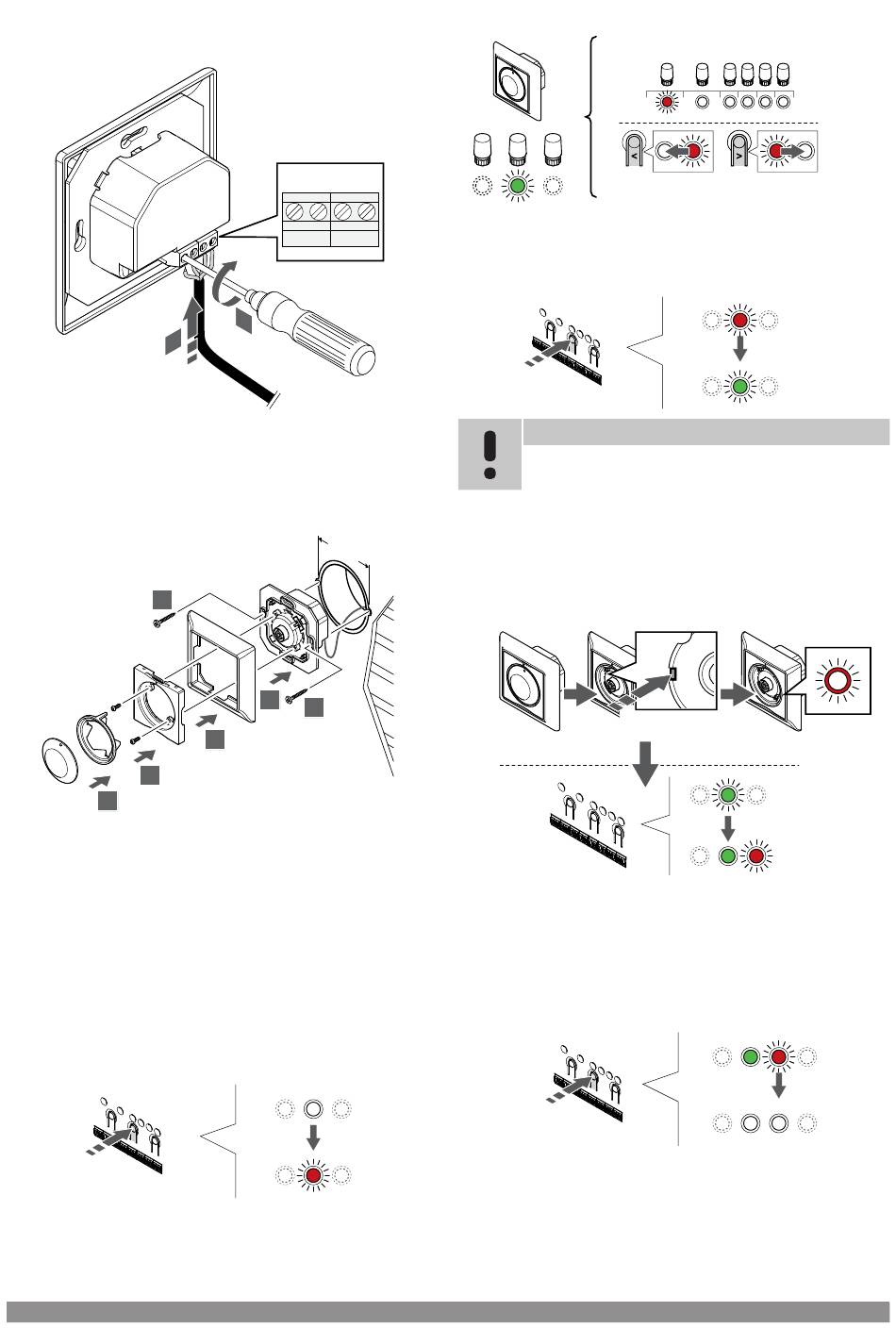

Connexion d'un câble de communication au
thermostat
1
1.
Insérer les quatre fils dans les connecteurs portant les
indications A, B, + et - sur le thermostat.
2.
Serrer les vis fixant les fils dans le connecteur.
Fixation du thermostat au mur
1
4
5
1.
Insérer le support mural dans un boîtier mural et le fixer avec
des vis. S'assurer que les câbles de communication sont bien
connectés.
2.
Installer et maintenir en place le cadre mural.
3.
Fixer le cadre mural à l'aide des deux vis et goujons en
plastique.
4.
Installer l'anneau lumineux transparent.
5.
Installer le bouton.
Affectation d'un thermostat à un régulateur
1. Passer en mode Affectation
3 s
Appuyer sur le bouton OK sur le régulateur jusqu'à ce que le voyant
du canal 1 (ou du premier canal non affecté) clignote en rouge.
A B + -
2
6 0
m m
2
1
3
2. Sélection d'un canal
Utiliser les boutons < ou > pour déplacer le curseur (le voyant
clignote en rouge) sur un canal préféré.
3. Verrouillage du canal sélectionné
SI0000031
REMARQUE!
Il est recommandé d'affecter tous les canaux au
thermostat en même temps.
Appuyer sur la touche OK pour sélectionner le canal à affecter. Le
voyant du canal choisi commence à clignoter en vert.
Sélectionner tous les canaux à affecter au thermostat et passer à
l'étape suivante.
4. Affectation du thermostat
SI0000138
Avec un instrument pointu, appuyer doucement et maintenir enfoncé
le bouton d'affectation du thermostat et le relâcher quand le voyant
situé au-dessus du cadran commence à clignoter.
Quand le voyant du canal sélectionné sur le régulateur est vert fixe,
l'affectation est terminée.
5. Quitter le mode Affectation
3 s
Appuyer sur le bouton OK et le maintenir enfoncé sur le régulateur
jusqu'à ce que les voyants verts s'éteignent pour terminer l'affectation
et revenir au mode de fonctionnement.
SI0000065
Uponor Smatrix Base PULSE
1
2
3
4
5
6
5 s
|
Manuel d'installation et d'utilisation
SI0000139
SI0000071
SI0000140
SI0000078
|
43
