Connexions
Le système se base sur un protocole de communications bus (l'ID
unique des thermostats devant être affecté à la centrale de
régulation) utilisant des connexions à topologie en bus en chaîne
directe ou en étoile. Ceci permet des connexions en série et en
parallèle permettant le câblage et la connexion des thermostats et
des composants du système plus faciles qu'en connectant un
thermostat par borne de connexion.
Le vaste éventail de possibilités de connexion présenté avec ce
protocole de communications peut être combiné de n'importe quelle
façon s'adaptant le mieux au système actuel.
Thermostats et actionneurs
•
Le thermostat n° 01 contrôle les actionneurs sur les canaux 01a,
01b, 02a et 02b à l'aide d'une option.
•
Le thermostat n° 03 contrôle les actionneurs sur les canaux 03 à
05 à l'aide d'une option.
•
Le thermostat n° 06 contrôle les actionneurs sur les canaux 06
et 07.
•
Le thermostat n° 08 contrôle les actionneurs sur les canaux 08 à
10 à l'aide d'une option.
•
Le thermostat n° 11 contrôle les actionneurs sur les canaux 11 et
12.
Composants du système
REMARQUE!
Si un thermostat public avec plusieurs fonctions est
affecté comme composant du système, le thermostat
n'agit qu'en commande à distance. Il ne contrôle pas la
température ambiante dans la pièce où il est placé.
REMARQUE!
Les composants du système ne peuvent être affectés
qu'au régulateur principal.
REMARQUE!
Le régulateur s'arrête après environ 10 minutes
d'inactivité et reprend son fonctionnement normal. La
minuterie est réinitialisée lorsque vous appuyez sur un
bouton ou si un composant lui a été affecté.
REMARQUE!
Les régulateurs secondaires peuvent uniquement être
affectés au régulateur principal.
REMARQUE!
Si un régulateur a été connecté à un module de
communication, déconnecter le module de
communication et le rétablir à l'état de régulateur
secondaire en réinitialisant les paramètres d'usine.
Les régulateurs secondaires existants dans le système
doivent ensuite réinitialiser le canal 01 du composant du
système ou se déclarer auprès d'un autre régulateur
principal.
•
Plusieurs régulateurs
Plusieurs régulateurs Uponor Smatrix peuvent être reliés entre
eux en désignant un régulateur comme régulateur principal et
les autres comme régulateurs secondaires.
Le régulateur principal est désigné en le connectant au module
de communication (il ne peut exister qu'un seul régulateur
principal dans le système) et il peut contrôler jusqu'à trois
régulateurs secondaires. Les régulateurs secondaires sont
désignés lors de leur affectation (dans l'ordre) au régulateur
principal.
18
|
Uponor Smatrix Base PULSE
|
Manuel d'installation et d'utilisation
•
Thermostat public T-143 avec différentes fonctions (options B et
C).
Option A
•
Sonde de température externe.
•
Sonde de température de sol.
Option B
•
Sonde de température extérieure.
Option C
•
Sonde de température externe pour commutateur chaud/froid.
•
Commutateur mode Confort/ECO.Cette option désactive l'option
Confort/ECO dans l'entrée GPI.

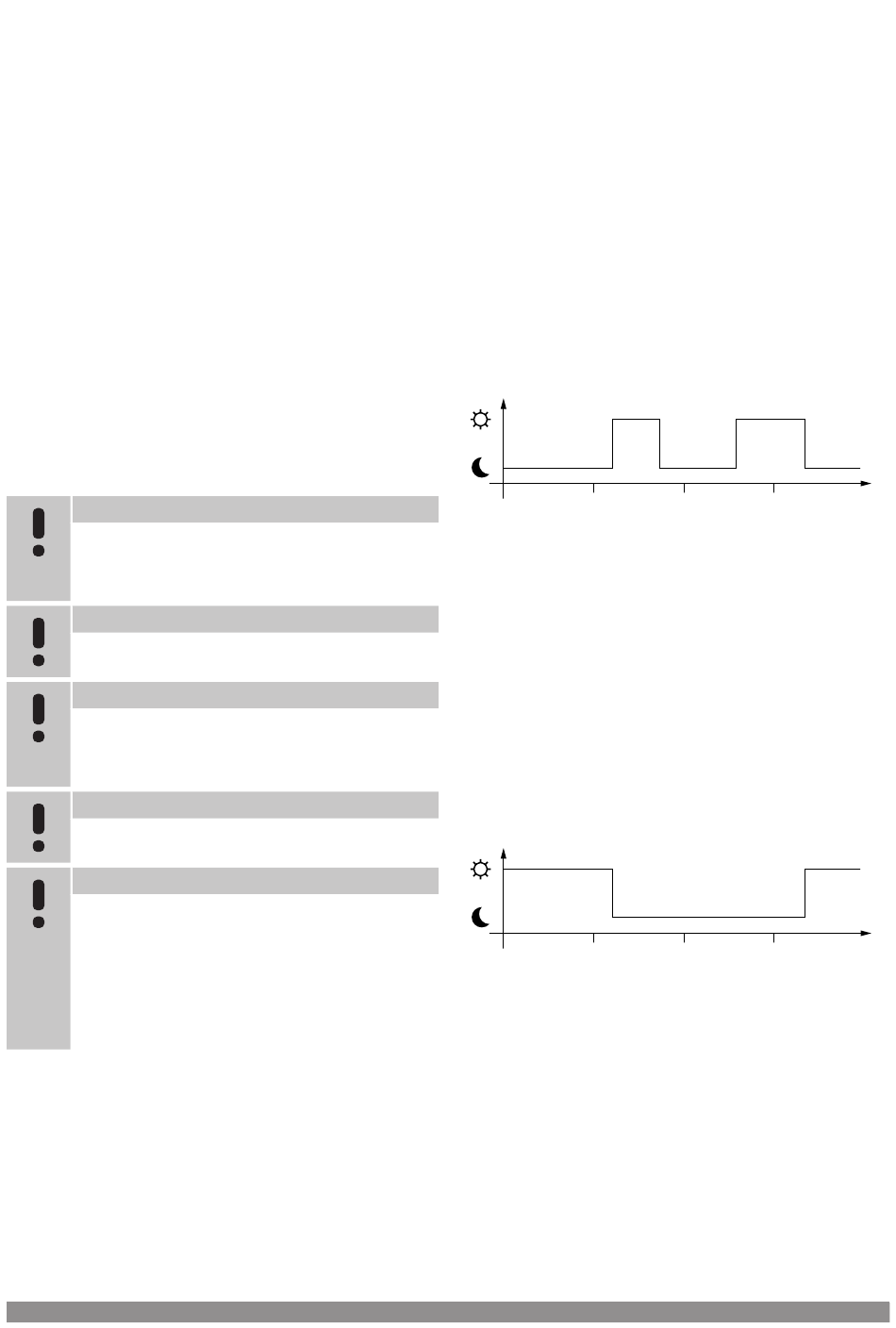

Programmes
Les programmes permettent, pendant le chauffage et/ou le
rafraîchissement, de changer entre les modes Confort et ECO. Voir
l'exemple ci-dessous.
0 h 00
6 h 00
Figure 1. Programme 1
D'autres pièces peuvent, en fonction de la configuration du système,
changer simultanément entre les modes Confort et ECO selon leurs
propres programmations.
Cette opération requiert au moins un des éléments suivants :
•
Uponor Smatrix PULSE (nécessite un module de communication
connecté aux Services cloud Uponor)
L'application permet de définir des programmes sur l'ensemble
du système ou des programmes individuels pour les différentes
pièces du système. Les éventuels programmes d'autres
dispositifs sont annulés et leurs menus masqués.
•
Uponor Smatrix Wave T-148
Le thermostat contrôle sa propre pièce, avec les restrictions
énoncées ci-dessus, en ce qui concerne Uponor Smatrix
PULSE.
0 h 00
6 h 00
Figure 2. Programme 2
Même s'il existe des programmes dans le système, certaines pièces
peuvent quand même fonctionner sans programmation. Ces pièces
seront toujours en mode Confort et ne seront pas affectées par la
programmation d'autres pièces.
Sonde d'ambiance T-141 :
•
Définir la valeur à l'aide de l'application Uponor Smatrix PULSE
(nécessite un module de communication).
Thermostat public T-143 :
•
Régler le commutateur au dos sur mode confort uniquement.
Thermostat encastrable T-144 :
•
Régler le commutateur derrière le bouton en mode confort
uniquement.
12 h 00
18 h 00
12 h 00
18 h 00
24 h 00
DI0000012
24 h 00
DI0000013
