Figure 100
1. Déflecteur à ailettes
5.
Montez le filtre d'aspiration neuf dans le
logement du filtre.
Remarque:
Vérifiez que le filtre est
complètement engagé.
6.
Alignez le flexible et le raccord sur le logement
du filtre au sommet du réservoir, et fixez le
raccord et le logement avec l'étrier retiré à
l'opération 2.
Remplacement du filtre
sous pression
Périodicité des entretiens: Toutes les 400 heures
1.
Placez la machine sur une surface plane et
horizontale, arrêtez la pompe de pulvérisation,
coupez le moteur et enlevez la clé.
2.
Placez un bac de vidange sous le filtre sous
pression
(Figure
2. Filtre d'aspiration
101).
g033578
1. Tête de filtre
2. Joint torique (cuvette)
3. Élément filtrant
3.
Tournez le bouchon de vidange dans le sens
antihoraire et déposez-le de la cuvette du filtre
sous pression
Remarque:
cuvette.
4.
Tournez la cuvette dans le sens antihoraire et
déposez-la de la tête du filtre
5.
Retirez l'élément du filtre sous pression usagé
(Figure
101).
Remarque:
6.
Contrôlez l'état et l'usure du joint torique du
bouchon de vidange (à l'intérieur de la cuvette)
et du joint torique de la cuvette (à l'intérieur de
la tête du filtre)
Remarque:
ou endommagés pour le bouchon, la cuvette ou
les deux .
7.
Montez le nouvel élément filtrant dans la tête du
filtre sous pression
Remarque:
bien engagé dans la tête du filtre.
8.
Vissez la cuvette sur la tête du filtre et serrez-la
à la main
9.
Vissez le bouchon sur la cuvette à la main
(Figure
101).
80

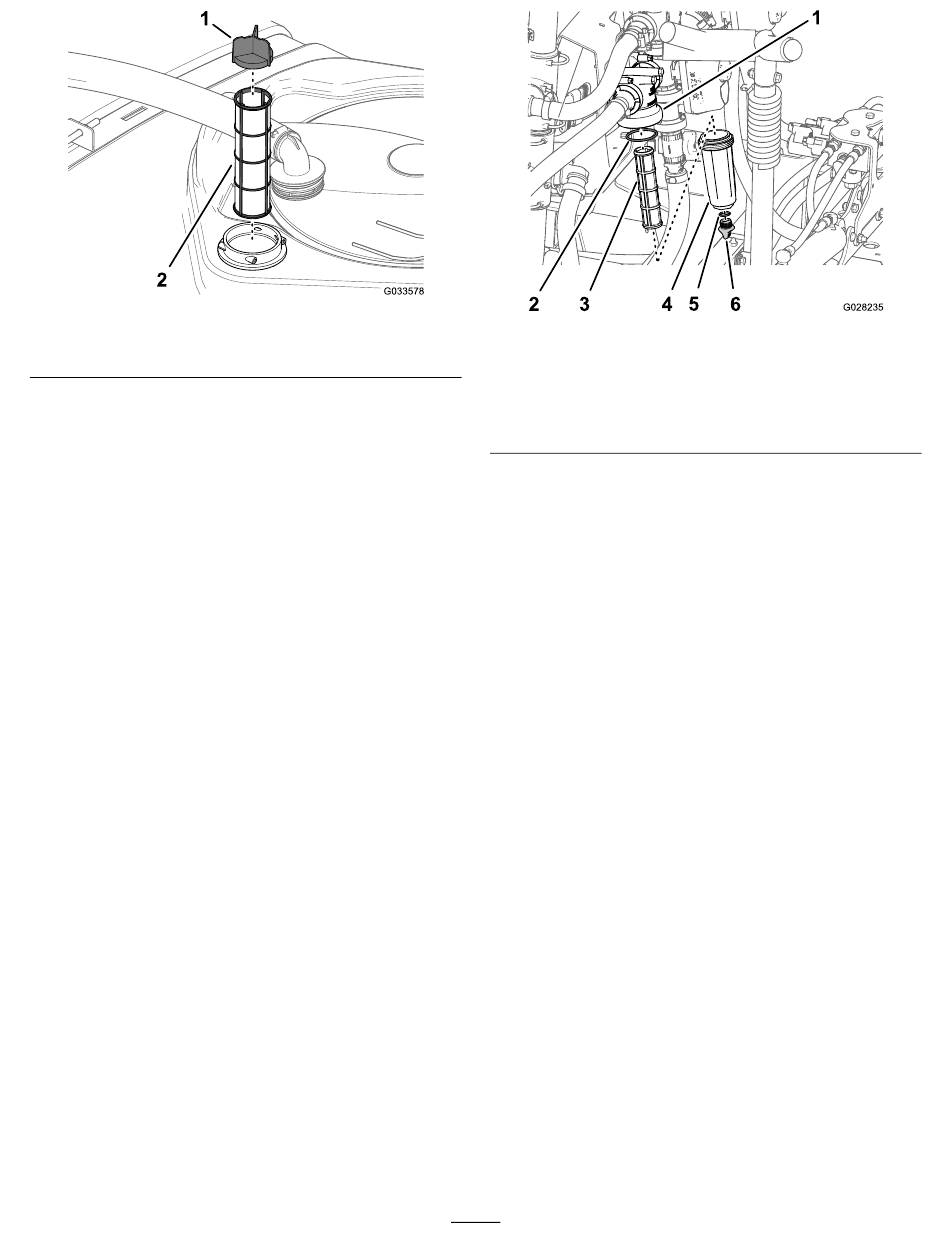

Figure 101
4. Cuvette
5. Joint torique (bouchon de
vidange)
6. Bouchon de vidange
(Figure
101).
Vidangez complètement la
(Figure
Mettez l'ancien filtre au rebut.
(Figure
101).
Remplacez les joints toriques usés
(Figure
101).
Vérifiez que l'élément filtrant est
(Figure
101).
g028235
101).
