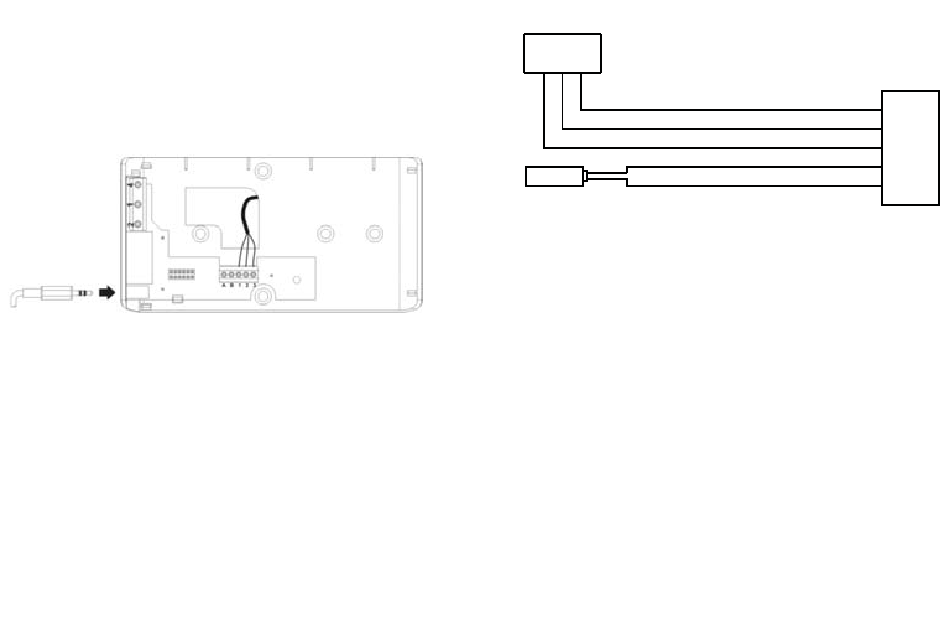

Connecter les deux fi ls de la sonde de tempé-
rature séparée aux bornes à vis A et B, tel qu'il
est illustré sur la fi gure.
Raccordement du transmetteur téléphoni-
que
Connecter les trois fi ls du transmetteur télé-
phonique aux bornes à vis 1, 2 et 3, tel qu'il est
illustré sur la fi gure.
L'actionneur peut être connecté alternative-
ment à travers le connecteur mâle de 3,5 mm
placé sur le côté gauche. Une fois les raccor-
dements fi nis remettre le petit carter de protec-
tion précédemment enlevé.
Plaques à bornes
1 2 3
Capteur de
température
séparé

Introduction des piles

Introduire deux piles alcalines AA de longue
durée, de 1,5 V, dans la partie arrière du chro-
nothermostat, en respectant la polarité indi-
quée. Une fois les piles introduites, le chrono-
thermostat s'allume automatiquement.

Fixation du chronothermostat sur le socle

Appliquer par pression manuelle le chronother-
mostat au socle, en vérifi ant que le connecteur
multipolaire s'insère correctement. Le chrono-
thermostat est accroché par déclic.
20
CTx
Plaques à bornes
3
2
1
B
A
CH150
