6.4.2. Raccordement des échanges d'informations
Le raccordement des échanges d'informations de la borne de recharge
s'effectue avec un câble 7x1². Le raccordement se réalise sur le bornier
placé sur la trappe d'accès du mât et sur la grille borne de recharge de
l'armoire.

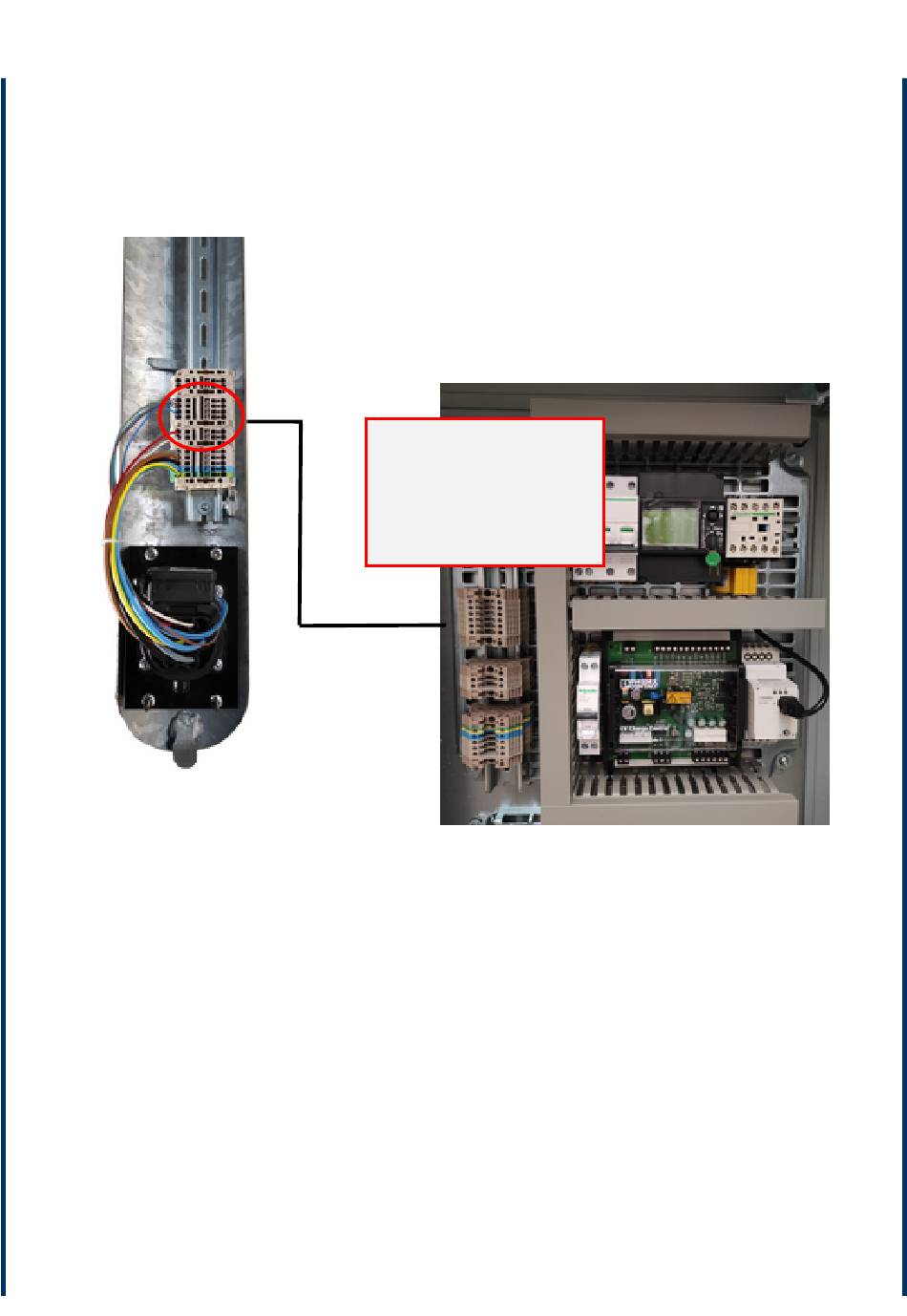

Figure 31 Raccordement des échanges d'information borne de recharge
6.4.3. Raccordement de la balise lumineuse (changement de
couleur)
Le raccordement de la balise lumineuse s'effectue avec un câble 2x1². Le
raccordement peut se réaliser de deux façons :
Câblage dans le boitier courant faible,
Câblage hors du boitier courant faible.
Page 46
Bornier XR-3
1 = CP = blanc
2 = PP = rouge
3 = LD1 = bleu/vert
4 = LD2 = bleu/jaune
5 = LO+ = bleu/marron
6 = LO- = bleu/rouge
Cable 7x1²
