6.1. Alimentation éclairage mat sans borne de recharge
L'alimentation de l'éclairage du mât sans borne de recharge s'effectue
avec un câble 3G1.5². Le raccordement se réalise dans le coffret le plus
grand et sur la grille principale (grille alimentation) de l'armoire.

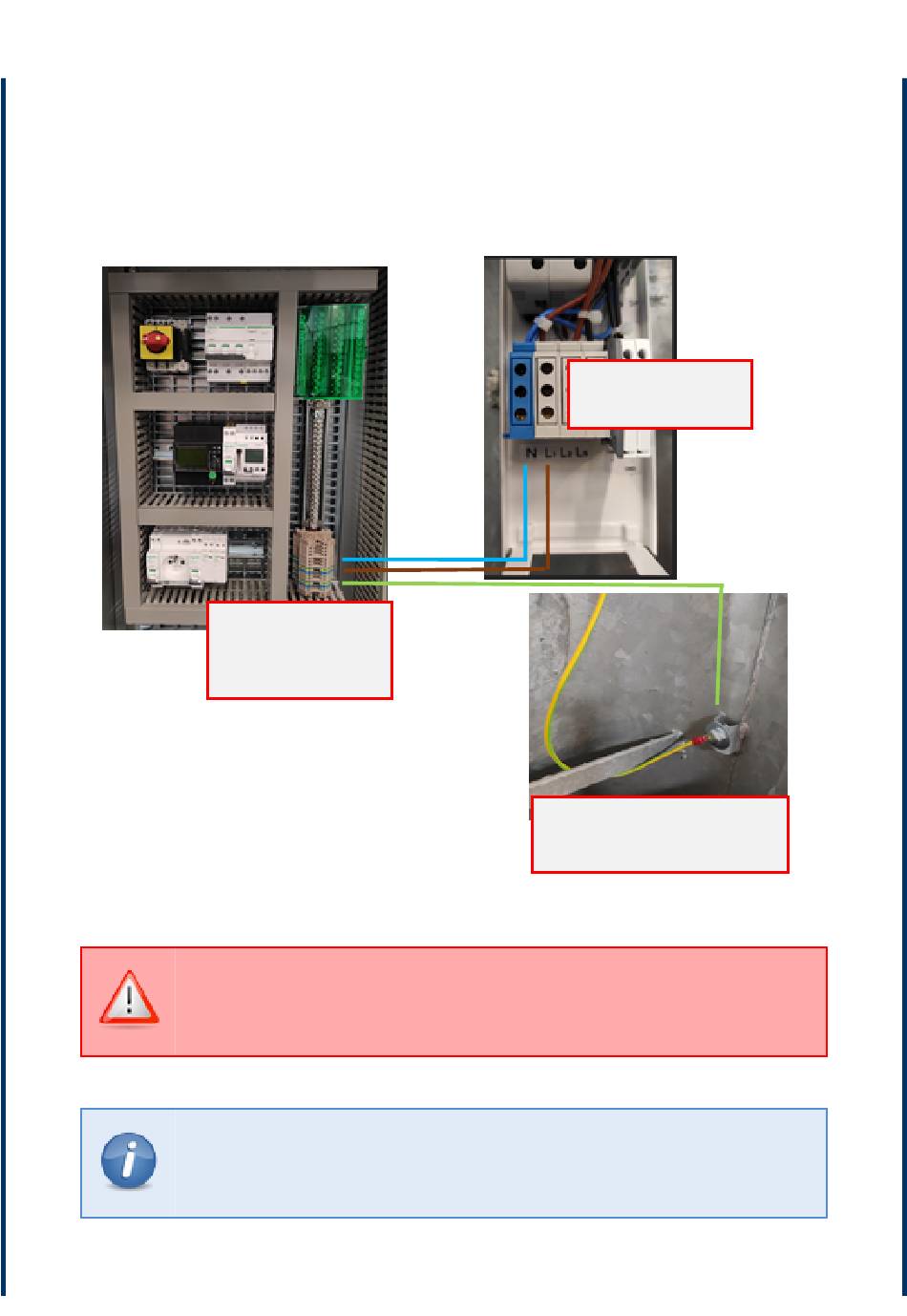

Figure 27 Alimentation éclairage mat sans borne de recharge
La liaison équipotentielle est obligatoire afin d'assurer la
sécurité des utilisateurs.
La liaison équipotentielle peut également s'effectuer grâce à
une câblette de terre.
Page 42
Bornier XA
11 = Terre
12= Neutre
13 = Phase
Bornier
N = Neutre
L1= Phase
La liaison équipotentielle est
réalisée avec vis/écrou sur
La carcasse métallique du mat
