6.2. Alimentation éclairage mat avec borne de recharge
L'alimentation de l'éclairage du mat avec borne de recharge s'effectue
avec un câble 5G1.5². Le raccordement se réalise dans le coffret le plus
grand et sur la grille principale (grille alimentation) de l'armoire.
10 = Phase permanente

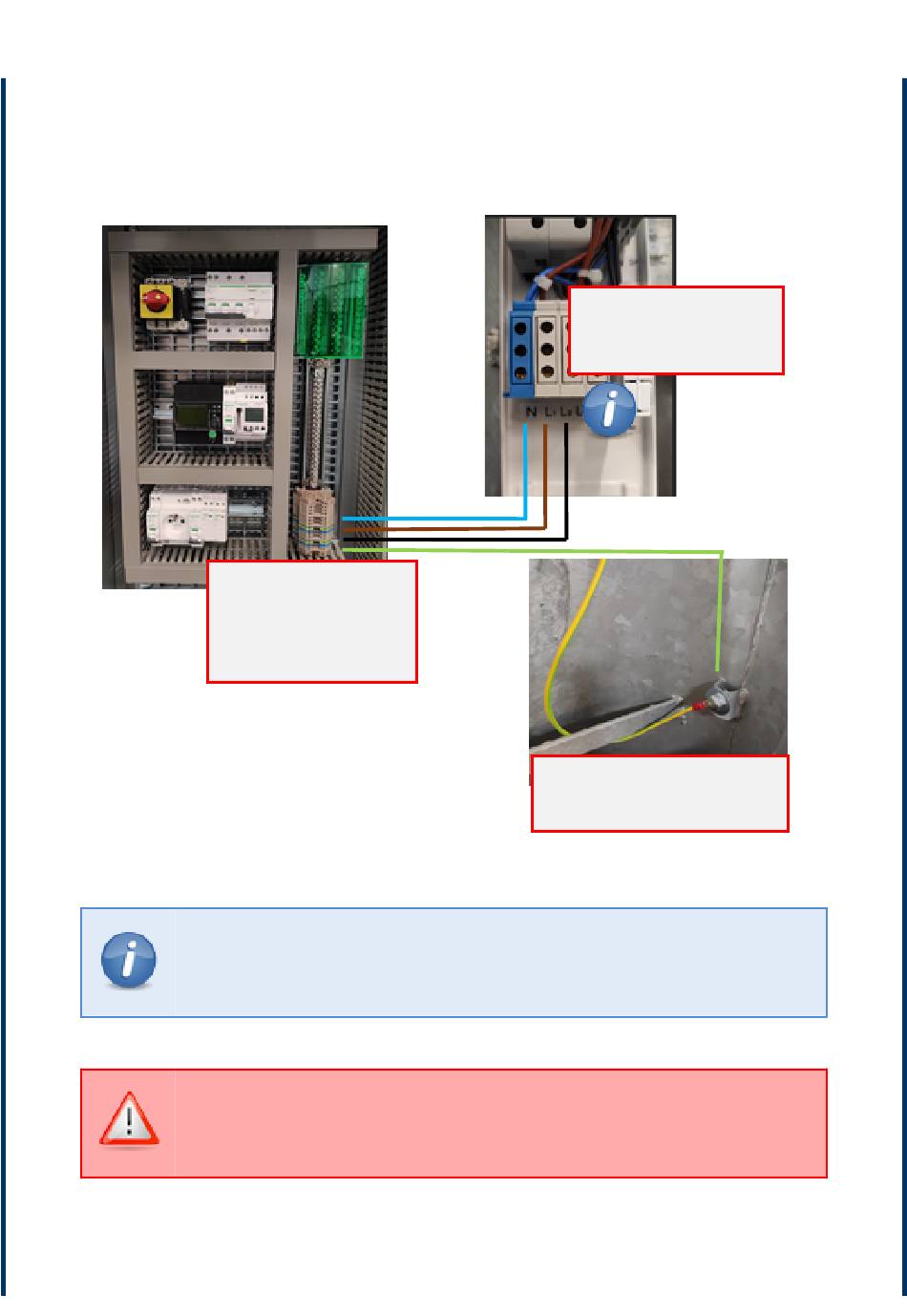

Figure 28 Alimentation éclairage mat avec borne de recharge
La phase permanente permet l'alimentation de la balise
lumineuse de la borne de recharge.
La liaison équipotentielle est obligatoire afin d'assurer la
sécurité des utilisateurs
Bornier XA
7 = Terre
8= Neutre
9 = Phase
Bornier
N = Neutre
L1= Phase
L2 = phase permanente
La liaison équipotentielle est
réalisée avec vis/écrou sur
La carcasse métallique du mat
Page 43
