4.3.4. La grille de communication
La grille de communication sert de switch pour l'interconnexion des
équipements Ethernet :
Automate programmable
Borne DALI Wago
Caméra IP
Borne Hot spot WiFi
Borniers
d'interconnexion
Q5 : Protection
switch
4.3.5. La grille vide
La grille vide permet par exemple la mise en place et le raccordement des
composants
de
programmable permet alors la gestion de deux mâts de recharge équipés
d'un ou plusieurs lecteurs de badges RFID.
4.4. Raccordement
Le matériel est livré avec un rouleau de 25 mètres de gaine rouge et un
rouleau de 25 mètres de gaine verte pour passer les câbles de
raccordement entre l'armoire de gestion et les mâts (deux gaines rouge
diamètre 40mm pour les câbles de puissance et une gaine vert diamètre
40mm pour les câbles de communication).
Page 36

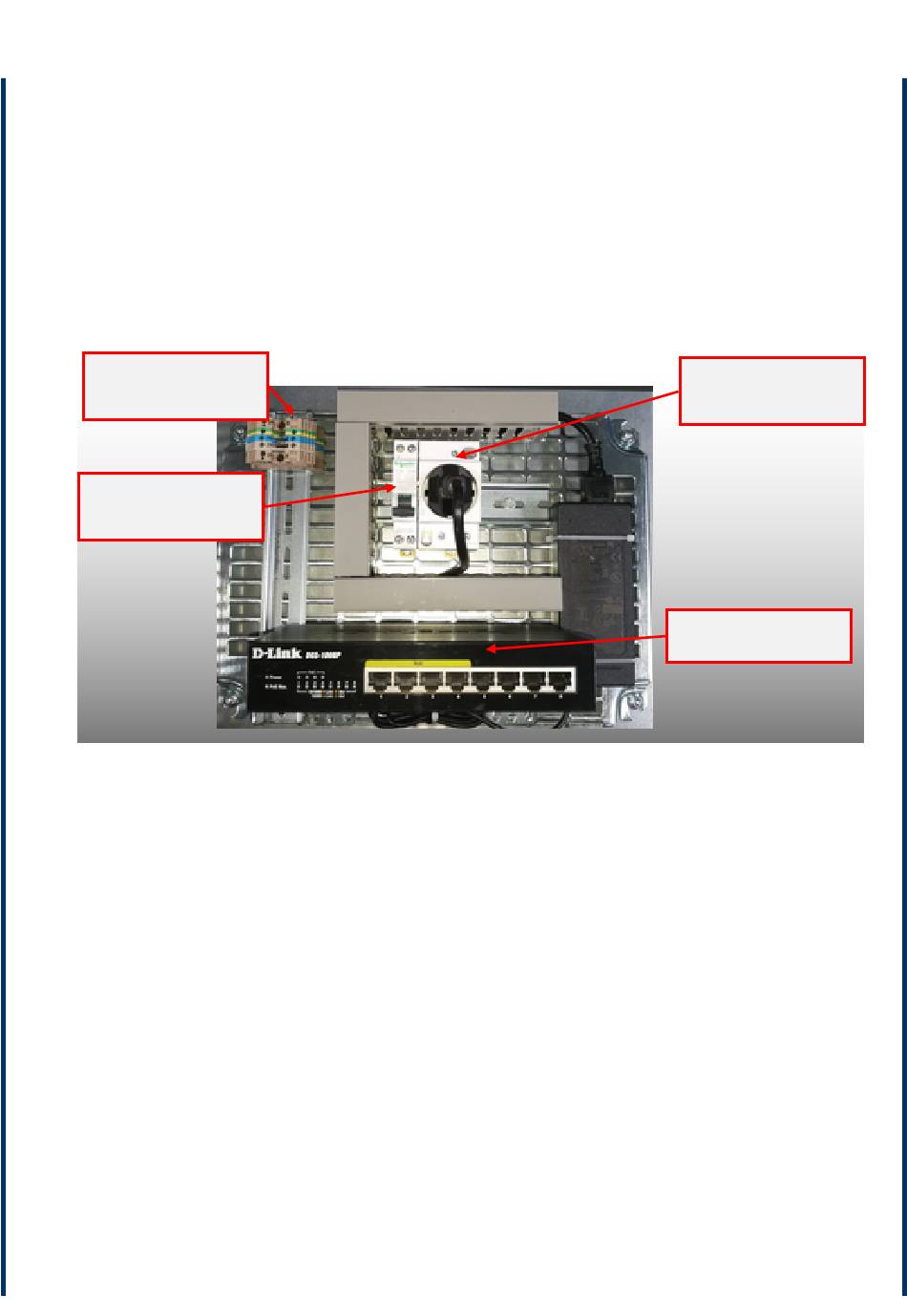

Figure 20 Grille de communication
recharge
d'un
deuxième
véhicule.
PC2 : Prise
D-LINK : Switch
