Le contrôleur de charge détecte le connecteur de charge inséré et la
capacité de transport de courant du connecteur de charge et du câble de
charge via le signal de proximité (PP). Le codage de résistance dans le
connecteur de charge est utilisé à cette fin.
Le contrôleur de charge est utilisé pour activer ou désactiver le
verrouillage du connecteur de charge dans la station de charge en fonction
de l'état.
Le
processus de charge peut également être influencé et surveillé via
l'interface de communication RS485.

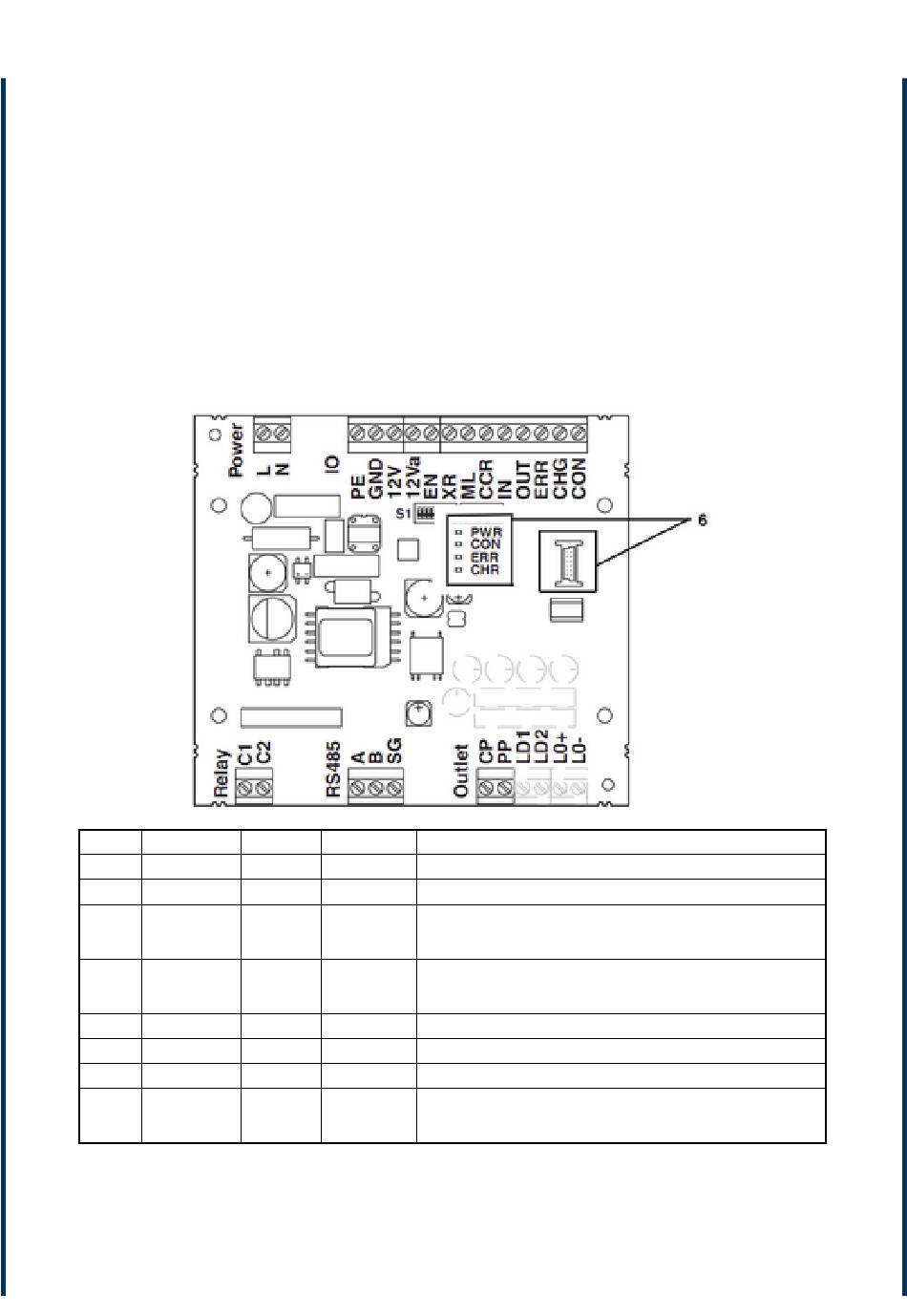

Des voyants de diagnostic sont présents sur le contrôleur. La signification
de ceux-ci est décrite ci-dessous.
Nom
PWR
Puissance
Vert
CON
Connecté
Jaune
ERR
Erreur
Rouge
CHR
Charge
Bleu
Couleur
État
Fixe
Chargeur prêt
Clignotant
Chargeur en cours de démarrage
Fixe
Câble de chargement connecté entre la station
et le véhicule
Clignotant
Câble de chargement connecté à la station et
verrouillé
Fixe
Erreur
Clignotant
Erreur provenant du véhicule ou du câble de charge
Fixe
Contacteur de charge fermé
Clignotant
Véhicule connecté, courant de charge prêt,
signal PWM allumé, contacteur de charge ouvert
Figure 13 Voyants de diagnostic
