- Page 1 PRESSOSTAT DIFFERENTIEL MDPP2S V2 Version : Notice Technique FI 72.0351.1218 Page 1 sur 10...
-
Page 2: Table Des Matières
PRESSOSTAT DIFFERENTIEL SOMMAIRE : CARACTERISTIQUES : Tension d’alimentation 115 ou 230VAC ±10% 50/60Hz Page 24VDC - DESCRIPTION Consommation 12VA en version AC 12W en version DC - CARACTERISTIQUES Caractéristiques des contacts Contacts sec / 1A 250V AC1 - DESCRIPTION À protéger par l’utilisateur relais - PRESENTATION DE LA Signal 4-20mA... -
Page 3: Description

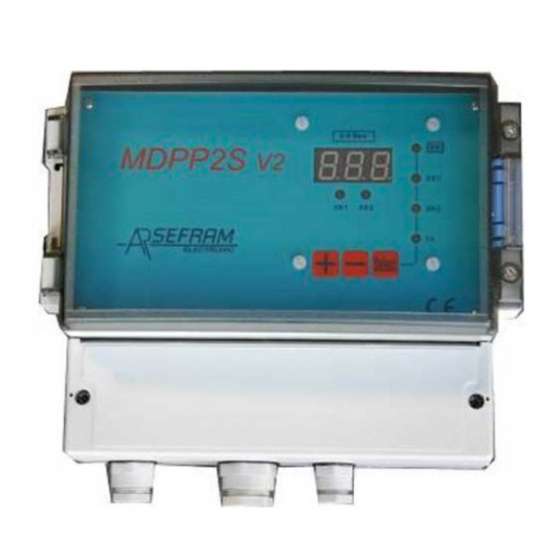

PRESSOSTAT DIFFERENTIEL DESCRIPTION : Le MDPP2Sv2 est un appareil de mesure de pression différentielle ou relative. La lecture est donnée par un afficheur type «led» haute luminosité. Son fonctionnement est adapté pour la surveillance d’un réseau d’air comprimé destiné au décolmatage de filtres. L’appareil est équipé... -
Page 4: Presentation De La
PRESSOSTAT DIFFERENTIEL PRESENTATION DE LA FACE AVANT : REGLAGE CONSIGNES ET FONCTIONNEMENT : Réglage des différents seuils : - Appuyer sur la touche « SELECT » jusqu’à ce que la led «menu» s’allume en face du seuil à régler et agir sur les touches «... -
Page 5: Avertissement
PRESSOSTAT DIFFERENTIEL Note : Temps de réponse du relais Xk2 5/100 seconde, le relais Xk2 est alimenté si le réglage du seuil est sur 000. AVERTISSEMENT : INSTALLATION ET MAINTENANCE : L’installation doit être réalisée par un personnel dûment Tous les paramètres sont enregistrés en mémoire. Si lors de la mise sous tension, une erreur est qualifié. -
Page 6: Precautions
PRESSOSTAT DIFFERENTIEL PRECAUTIONS : Pour les versions alimentation AC : le MDPP2Sv2 sort de nos ateliers avec le cavalier positionné pour une utilisation en 230VAC (sauf si précisé lors de la commande). Vérifier la position du cavalier suivant la tension d’alimentation: Si un changement de fusible doit se faire, le remplacer par un fusible de même calibre : T160mA pour une tension d'alimentation de 115VAC, T80mA pour une tension de 230VAC ou T500mA pour une version 24VDC... -
Page 7: Raccordements
PRESSOSTAT DIFFERENTIEL Les interventions doivent toujours être réalisées par un personnel dûment qualifié RACCORDEMENTS : Carte du bas : raccordements utilisateur. Cette carte est accessible directement sous le couvercle de raccordement du boîtier. Suivant la configuration de l’appareil, certaines parties peuvent ne pas être implantées. Au repos, hors tension : contacts entre C et NC (11 et 12;... - Page 8 PRESSOSTAT DIFFERENTIEL ENCOMBREMENT ET FIXATIONS : Notice Technique FI 72.0351.1218 Page 8 sur 10...
-
Page 9: Instructions
+la notice technique spécifique à l’appareil intégré de façon conforme, satisfait à l’ensemble des directives, Les appareils SEFRAM sont conçus pour être montés, mis en législations, ordonnances et normes en vigueur les plus récentes. service et utilisés conformément aux caractéristiques reprises dans la Les opérations de mise en service doivent être réalisées par un... -
Page 10: Garantie
Pour les matériels ATEX, aucune intervention ne peut être réalisée sur l’appareil ; ce dernier doit obligatoirement être retourné en nos ateliers sous peine de perdre son habilitation et sa garantie. Adresse à laquelle le matériel doit nous être retourné : SEFRAM PLACE GUTENBERG 59175 TEMPLEMARS...
