Pièces de rechange/Entretien
PRESSE-ÉTOUPE D'AIGUILLE
INSTRUCTIONS DE REMPLACEMENT

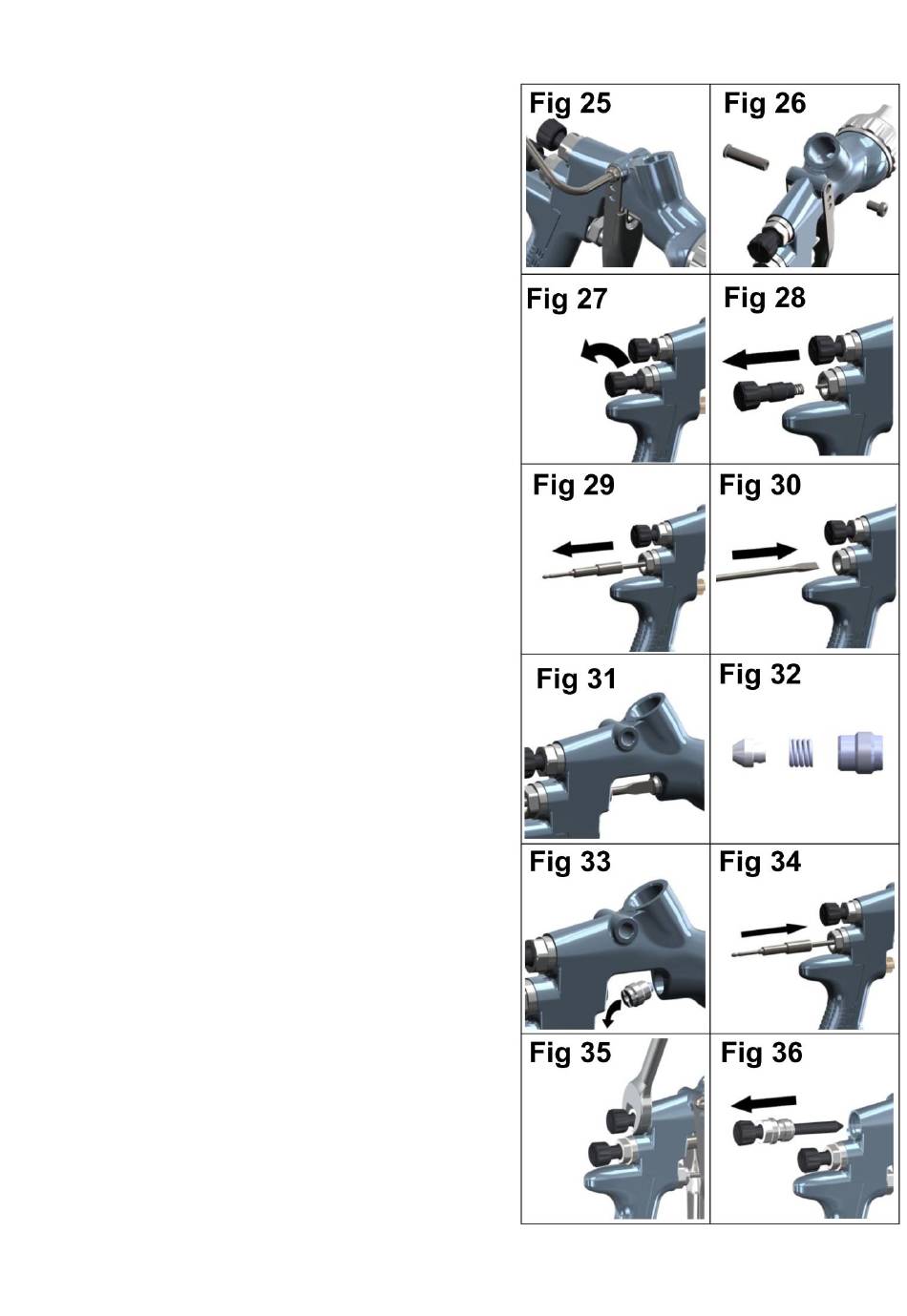

1. Déposer la gâchette en utilisant la clé (57) ou le tournevis
TORX (T20) (voir fig. 25 & 26).
2. Déposer du pistolet la molette de réglage de produit et le
ressort de l'aiguille avec le tampon (voir fig. 27 & 28).
3. Déposer l'aiguille du corps du pistolet (voir fig. 29).
4. Desserrer et déposer l'écrou de presse-étoupe en utilisant
la clé (57) ou un tournevis à lame droite (voir fig. 30 & 31).
5. Mettre au rebut le presse-étoupe usagé et son ressort s'il
doit être remplacé. Nettoyer le presse-étoupe s'il est
réutilisé. Nettoyer également le ressort et l'écrou de presse-
étoupe (voir fig. 32).
6. Remonter le presse-étoupe (voir fig. 32). Le placer dans le
corps du pistolet à la main (voir fig. 33) puis le serrer (voir
fig. 30 & 31).
7. Insérer l'aiguille au fond du corps du pistolet dans la buse
(voir fig. 34).
8. Insérer le ressort de l'aiguille, le tampon de ressort et la
molette de réglage de produit (voir fig. 28 & 27). Reposer la
gâchette (voir fig. 25 & 26).
9. Actionner la gâchette au maximum et visser la molette de
réglage de produit jusqu'à la butée. La dévisser de 1/2 tour
pour que l'aiguille du pistolet parcoure toute sa course.
10. Actionner plusieurs fois la gâchette pour vérifier le
fonctionnement du pistolet.
INSERT D'ALIMENTATION DE PRODUIT
L'insert de produit et le joint ne sont PAS remplaçables.
Ne pas les déposer.
Ces pièces ne nécessite aucun entretien, hormis un nettoyage
régulier.
ENSEMBLE VALVE DE RÉGLAGE DE JET
REMPLACEMENT/ENTRETIEN
La valve de réglage de jet peut être remplacée si elle est
endommagée. La déposer en utilisant la clé (59) de 14 mm
(voir fig. 35 & 36). Le joint interne peut être remplacé et est
inclus dans le kit de remise à neuf du pistolet ADVANCE HD.
