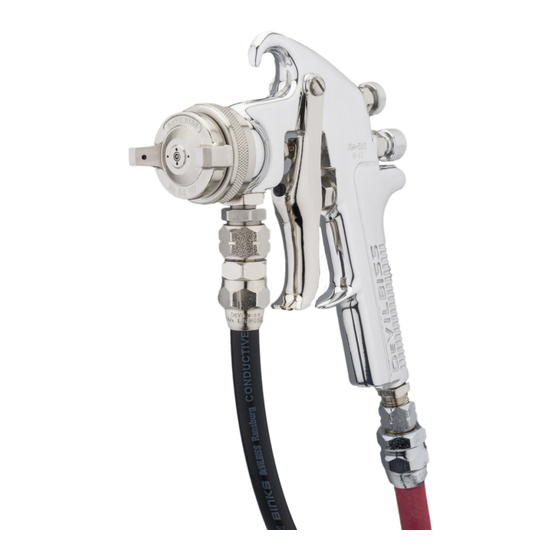

- Page 1 SB-E-2-251 EDITION 06 Manuel d’utilisation JGA – Pistolet sous pression © 2012 Finishing Brands UK Ltd.
-
Page 2: Table Des Matières
Table des matières Sujet Page Description opérationnelle Réf. Déclaration de conformité CE Consignes de sécurité Tableau 1 – Chapeaux d’air, Tableau 2 – Buses & aiguilles Liste de pièces Vue éclatée du pistolet Spécifications, installation et utilisation Entretien préventif, remplacement de pièces Dépannage de problèmes de fonctionnement éventuels Accessoires Garantie... -
Page 3: Important
Description Le kit pistolet sous pression JGA convient à une grande variété de peintures, teintures, lasures, vernis et laques. Pour permettre l’utilisation d’une large gamme de revêtements, les passages sont en acier inoxydable spécial. Les buses et aiguilles sont disponibles en acier inoxydable spécial, en acier cémenté... -
Page 4: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Incendie et explosion L’utilisation d’un appareil respiratoire est recommandée à solvants produits tous moments. Le type d’appareil revêtement peuvent être doit être compatible avec le produit extrêmement inflammables pulvérisé. combustibles lorsqu’ils sont pulvérisés. TOUJOURS se reporter aux instructions Toujours porter une protection des fournisseurs des produits et aux oculaire pour pulvériser le produit... -
Page 5: Combinaisons De Numéro De Chapeau D'air Et Taille De Buse
N° de N° de N° de commande N° de commande N° de commande commande commande commande de d’aiguille d’aiguille d’aiguille de buse de buse buse AV-645-AC JGA-421-C-K AV-611-AC JGA-402-NAC-K AV-1415-AC-K JGA-409-AC AV-645-D JGA-421-DEX-K AV-611-D JGA-402-NADEX-K AV-1415-D-K JGA-409-D AV-645-E JGA-421-E-K AV-611-EE JGA-402-NADEEE-K... -
Page 6: Liste De Pièces
Valve de réglage de jet GTI-405-K Axe et vis - Jeu de 5 GTI-408-K5 Aiguille Voir Tableau 2 Ressort - Jeu de 5 GTI-409-K5 Bague de corps JGA-17 Vis de réglage d’aiguille GTI-414-K Soupape d’air JGK-449-K Gâchette GTI-108 Raccord d’entrée d’air JGA-158 Contre-écrou –... -
Page 7: Vue Éclatée Du Pistolet
© 2012 Finishing Brands UK Ltd. -
Page 8: Fonctionnement
(25) des aiguilles d’une montre pour l’ouvrir progressivement dans sens complètement. aiguilles d’une montre (modèles JGA-558 3. Soupape de régulation d’air. Tourner la uniquement). vis de réglage d’air (25) dans le sens REMARQUE : largeur contraire des aiguilles d’une montre pour... -
Page 9: Entretien Préventif, Remplacement De Pièces
150-200 mm. Commencer par pulvériser surface et relâcher la gâchette. Procéder les bords et les angles. de même pour l’application suivante. Empiéter au moins de moitié sur la 11. Pour éviter de déclencher le pistolet pulvérisation précédente à mesure que accidentellement, couper toujours... -
Page 10: Dépannage De Problèmes De Fonctionnement Éventuels
Dépannage de problèmes de fonctionnement éventuels CONDITION CAUSE CORRECTION Surépaisseur en haut et en bas Trous évasés bouchés. Nettoyer. Aléser avec une pointe non-métallique. Obstruction en haut ou en bas de Nettoyer. la buse. Chapeau et/ou siège de buse Nettoyer. Surépaisseur à... - Page 11 Dépannage de problèmes de fonctionnement éventuels (suite) Bulles de peinture dans le Buse desserrée Serrer à 17-20 Nm. godet Le produit fuit ou s’égoutte Couvercle de godet mal Serrer le couvercle du godet. par le couvercle du godet fermé. Joint de couvercle de godet Remplacer le joint du endommagé.
-
Page 12: Accessoires
Accessoires Brosse de nettoyage - N° de Clé - N° de commande SPN-5 commande 4900-5-1-K3 Lubrifiant - N° de commande Valve de débit d’air - N° de GL-1-K10 commande GTI-415-K GARANTIE Ce produit est garanti 1 an par Finishing Brands UK Limited. Finishing Brands UK Limited Ringwood Road Bournemouth...
