Écran tactile capacitif couleur avec connexion IP
ZVI-Z41PRO
CARACTÉRISTIQUES
Écran tactile capacitif couleur de 4.1"
Écran LCD de 16 millions de couleurs.
Jusqu'à 12 pages de libre configuration.
Jusqu'à 96 fonctions de contrôle et/ou indicateur de libre configuration.
2 thermostats indépendants.
2 entrées analogiques/numériques.
Orientation du dispositif configurable (verticale ou horizontale)
Sonde de température intégrée.
Horloge temps réelle (RTC) avec pile bouton et support NTP
Nécessite une alimentation externe de 12-29VDC
BCU KNX intégrée.
Connexions Ethernet RJ45 4 pôles et USB
Sauvegarde de données complète en cas de panne d'alimentation.
Fixation magnétique
Conforme aux directives CE (marque CE au dos du dispositif).
1. Sonde de Température
6. LED de programmation
Bouton de programmation: Appui court pour entrer dans mode de programmation. Si ce bouton est maintenu appuyé lors de la connexion du bus, le
dispositif passera en mode sûr.
LED de programmation: indique que l'appareil est en mode programmation (couleur rouge). Quand l'appareil passe en mode sûr, elle clignote en rouge
avec une période de 0,5 sec. Pendant le démarrage (ré initialisation ou après une panne du bus KNX), s'il n'est pas en mode sûr, elle émet un flash
rouge.
SPÉCIFICATIONS GÉNÉRALES
CONCEPT
Type de dispositif
Tension (typique)
Marge de tension
Alimentation
Consommation
KNX
maximale
Type de connexion
Alimentation externe
Température de travail
Température de stockage
Humidité relative de fonctionnement
Humidité relative de stockage
Caractéristiques complémentaires
Classe de protection
Type de fonctionnement
Type d'action du dispositif
Période de sollicitations électriques
Degré de protection
Installation
Intervalles minimums
Réponse en cas de panne du bus KNX
Réponse en cas de retour du bus KNX
Réponse face à une panne de l'alimentation externe
Réponse au retour de l'alimentation externe
Indicateur de marche
Accessoires:
Poids
Indice CTI de la PCB
Matériau de la carcasse
(1) Consommation maximale dans le pire des cas (modèle Fan-In KNX)
© Zennio Avance y Tecnología S.L.
2. Connecteur KNX
3. Connecteur entrées
7. Connecteur Ethernet
Tension
29 VDC (typique)
24VDC¹
Édition 6
10
4. Batterie
8. Aimant
9. Connecteur mini USB
DESCRIPTION
Dispositif de contrôle de fonctionnement électrique
29 VDC MBTS
21..31VDC
mA
6
10
Connecteur de bus typique TP1 pour câble rigide de 0,8 mm Ø
12 - 29 VDC Consommation maximale: 250mA (12VDC), 112mA (24VDC),
86mA (29VDC). Ne pas connecter l'alimentation KNX 29VDC comme
alimentation externe
5°C .. +45°C
-20°C .. +55°C
5 .. 95% (Sans condensation.)
5 .. 95% (Sans condensation.)
Classe B
III
Fonctionnement continu
Type 1
Long
IP20, milieu propre
Position verticale ou horizontale avec sonde de température orientée vers
le bas ou à droite respectivement. Fixation magnétique Voir schéma de
montage.
À éloigner des sources de chaleur/froid et des courants d'air pour éviter
des mesures erronées de la sonde de température
Récupération des données selon configuration Page d'initialisation.
Récupération des données selon configuration
Sauvegarde complète. Extinction de l'écran
Les valeurs actuelles du bus KNX sont récupérées.
Plusieurs à l'écran en fonction de la programmation
Câble connecteur RJ45 (Inclus). Câble Mini USB A-B Réf. ZN1AC-UPUSB
(non inclus)
237g (Al) / 226g (PC)
175V
PC+ABS FR V0 libre d'halogènes
Pour plus d'información
Document technique
9
1

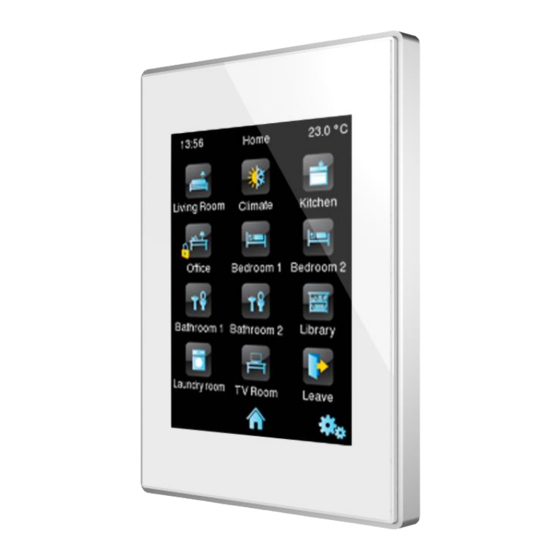

Figure 1. Z41 Pro
5.Bouton de programmation
10. Connecteur d'alimentation externe.
www.zennio.fr
Z41 Pro
7
8
6
5
4
3
2
mW
174
240
Page 1/2
