Zennio Z41 Manuel D'utilisation

Masquer les pouces Voir aussi pour Z41:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

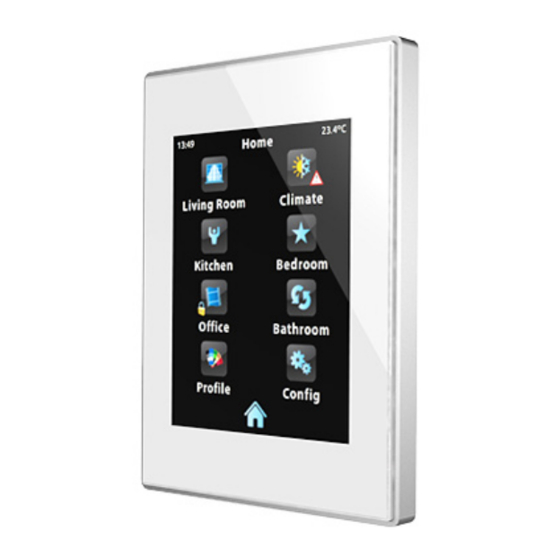

Ecran tactile capacitif couleur KNX
ZN1VI-TP41C
Version du programme d'application [2.1]
Édition du manuel: [2.1]_a
www.zennio.fr

Publicité

Table des Matières
loading

Manuels Connexes pour Zennio Z41

Sommaire des Matières pour Zennio Z41

  • Page 1 Ecran tactile capacitif couleur KNX ZN1VI-TP41C Version du programme d'application [2.1] Édition du manuel: [2.1]_a www.zennio.fr...

  • Page 2: Actualisations Du Document

     Ajout icône "cadenas" dans Profil et Configuration si ces pages sont protégées.  Interruption du compteur de temps d'inactivité lorsqu'il y a des fenêtres secondaires du Z41 d'ouvertes.  Unification format dans graphiques d'historiques.
  • Page 3 InZennio Z41 Changements dans le programme d'application: Évolution générale niveau capacité fonctionnalité. Changement de l'interface graphique et du schéma de navigation. Plus polyvalent:  6 pages d'action générale et 2 pages spécifiques.  Possibilité d'intégrer des contrôles divers (climat, scènes, etc.) dans une même page d'action.

  • Page 4: Table Des Matières

    InZennio Z41 Table des matières Actualisations du document ......................2 Introduction ........................... 6 InZennio z41 ........................6 Z41 2.x ..........................8 Installation ........................9 1.3.1 Actualisation du firmware ..................11 Configuration ........................12 Page de Menu ......................12 Pages d'utilisation générale ..................13 Page Présentation ......................
  • Page 5 InZennio Z41 Thermostat n ....................... 77 Annexe 1. Tableau des objets de communication ..............78 http://www.zennio.fr Support technique: http://zenniofrance.zendesk.com/...

  • Page 6: Introduction

    1 INTRODUCTION 1.1 INZENNIO Z41 Le dispositif InZennio Z41 est un écran tactile couleur de hautes prestations avec un contrôle simple et intuitif. Les caractéristiques et fonctionnalités dont il dispose le convertissent en une solution idéale pour le contrôle d'une salle, une chambre d'hôtel, un bureau et, en général, n'importe quel endroit où...
  • Page 7 Alarmes 48 (*) Historique d'alarmes. Tableau 1 Différences entre Z41 1.x et Z41 2.x (*) Au maximum (en utilisant toutes les cases de toutes les pages) (**) Uniquement valeurs numériques positives. (***) Il n'existe plus de différence, il y a maintenant six pages qui combinent toutes les fonctionnalités.
  • Page 8 InZennio Z41 1.2 Z41 2.x Le programme d'application Z41 2.0 offre les fonctions suivantes: 6 pages d'utilisation générale avec 8 cases chacune, totalement combinables et configurables comme indicateurs ou contrôles.  Indicateurs: o Binaire (icône ou texte). o Entier avec signe (8 ou 16 bits).

  • Page 9: Installation

    9.- Aimant Figure 1 Connexion de l'écran Z41 L'écran tactile Z41 se connecte au BUS KNX à partir des connecteurs inclus (1). Pour garantir l'alimentation de tous les composants du dispositif, il est nécessaire de connecter une source d'alimentation externe de 12, 24 ou 29VDC fournissant au minimum 150mA.
  • Page 10 Au moment de la connexion de la source d'alimentation externe, un flash de l'écran pourra être observé. Après environ 7 secondes, s'affichera un écran de bienvenu noir, avec le logo Zennio et le texte "Loading...". A la fin du chargement, apparaîtra la page d'état (voir Figure Figure 2 Page d'état...

  • Page 11: Actualisation Du Firmware

    1.3.1) et à d'autres utilisations futures. Pour obtenir des informations plus détaillées sur les caractéristiques techniques du InZennio Z41, ainsi que des informations de sécurité et d'installation de celui-ci, consulter le Document Technique inclus dans l'emballage original du dispositif ou directement sur la page web de Zennio: http://www.zennio.fr.

  • Page 12: Configuration

    InZennio Z41 2 CONFIGURATION 2.1 PAGE DE MENU L'interface d'utilisateur de l'écran tactile InZennio Z41 est organisée en pages successives (jusqu'à un maximum de huit), accessibles depuis la page de menu qui (sauf configuration contraire) s'affiche automatiquement à l'allumage du dispositif.

  • Page 13: Pages D'utilisation Générale

    InZennio Z41 L'interface d'utilisateur affiche à tout moment le nom de la page - ainsi que l'heure et la température en cours - sur la partie supérieure de celle-ci et un bouton inférieur permettant de revenir sur la page de Menu.
  • Page 14 InZennio Z41 Les contrôles activable dans la Page Présentation sont: Contraste. Luminosité. Thème: Combinaison de couleurs souhaitée, à choisir entre huit disponibles: Figure 6 Thèmes Son: Signal sonore souhaité (à choisir entre trois différents) lors d'appui ou de confirmation d'action sur l'écran. Une quatrième possibilité permet de le mettre en mode "silencieux".

  • Page 15: Page De Configuration

    InZennio Z41 A noter que le texte des contrôles de la page de Profil, ainsi que le titre de la page, sont personnalisables sous ETS. S'il n'est pas souhaité rendre accessible certains des contrôles décrits plus haut, il est possible de les désactiver. Ces détails sont expliqués dans le chapitre 3, avec tout le processus de paramétrage.
  • Page 16 InZennio Z41 A savoir, le Z41 dispose d'une horloge interne alimentée par une pile (voir chapitre 1.3) qui lui permet de ne pas perdre l'heure après un téléchargement ou une réinitialisation. Bouton de programmation: Contrôle/Indicateur qui montre l'état de la LED de programmation du dispositif.
  • Page 17 InZennio Z41 La page d'historique des alarmes affiche une liste en ordre chronologique inverse sur laquelle, pour chaque alarme, est indiqué son nom, l'heure et la date de déclenchement. Puis, est affiché un des textes suivants:  Texte "ON": L'alarme est toujours active ou n'a pas été confirmée par l'utilisateur.

  • Page 18: Rétro-Illumination

    été configuré un comportement différent (voir chapitre 3.2.1). 2.6 POSITIONNEMENT DES CASES Toutes les pages du Z41 -incluses les pages de Menu, Présentation et Configuration- peuvent être configurées de telle façon que les cases activées suivent un positionnement statique ou automatique.

  • Page 19: Paramétrage Ets

    Figure 11 Positionnement dynamique en fonction du nombre de cases paramétrées. 3 PARAMÉTRAGE ETS Pour commencer avec le paramétrage du InZennio Z41, il faut, une fois le programme ETS ouvert, importer la base de données du produit (Programme d'application Z41).
  • Page 20 InZennio Z41 Figure 12 Topologie par défaut Les objets généraux initialement activés sont: [Général] Heure: Objet de 3 bytes qui permet de mettre à l'heure l'horloge interne du dispositif, par exemple, en l'associant à une horloge KNX. Cet objet peut être lu pour connaître l'heure en cours du dispositif. Ce même objet est envoyé...
  • Page 21 InZennio Z41 La première fois que l'éditeur de paramètre du dispositif est ouvert, une page similaire à celle de la Figure 13 apparaît: Figure 13 Page de paramétrage par défaut Telle que le montre la Figure 13, la page de configuration se divise initialement en quatre onglets principaux: Configuration principale qui contient, lui, six autres pages par défaut:...

  • Page 22: Configuration Principale

    L'onglet Général contient les paramètres suivants: Source d'alimentation: Permet de choisir la tension d'alimentation qui est connecté au Z41. Les valeurs disponibles sont 12 (option par défaut), 24 et 29V. Le choix d'une valeur ou d'une autre influence uniquement l'ajustement interne de la température mesurée par la sonde du dispositif.
  • Page 23 InZennio Z41 l'écran), ou si, au contraire, il est souhaité ne jamais l'éteindre complètement (Atténuer l'écran) ou qu'il reste à son niveau d'éclairage normal (Toujours avec éclairage maximum). Note: Il est recommandé de conserver le comportement par défaut. Maintenir un éclairage maximum en continu pourrait affecter à la vie utile du dispositif.

  • Page 24: Sécurité

    InZennio Z41 Étiquette pour "Heure OFF": Texte qui permet de personnaliser les cases d'envoi d'extinction se trouvant dans les pages de configuration des programmateurs hebdomadaires (voir paragraphe e) du chapitre 3.4.2.5). La valeur par défaut est "Time OFF". Étiquette pour "Scène": Texte qui permet de personnaliser les cases d'envoi d'une scène se trouvant dans les pages de configuration des...
  • Page 25 InZennio Z41 Figure 16 Boîte de dialogue du mot de passe (sur les pages protégées par mot de passe) Les paramètres de la page de Sécurité sont: Niveaux de sécurité: Liste dépliante permettant de choisir le niveau de sécurité: Un (par défaut) ou deux. En fonction de cela, le paramètre suivant (Code secret) apparaîtra, ou non, dupliqué.
  • Page 26 InZennio Z41 Figure 17 Deux niveaux de sécurité Étiquettes du clavier de sécurité: Paramètre possédant six champs de texte dans lesquels il est possible de personnaliser le texte qui s'affichera à l'écran quand l'utilisateur utilisera la boîte de dialogue des mots de passe. Il est possible de mettre 15 caractères par étiquette.

  • Page 27: Blocage De L'écran

    InZennio Z41 3.2.3 BLOCAGE DE L’ÉCRAN Figure 18 Blocage de l'écran (Configuration principale) Cette page sert à la configuration de l'objet de blocage de l'écran tactile et de l'objet de bienvenue. Initialement, seul deux paramètres s’affichent: Blocage du Touch: Liste dépliante dont les valeurs possibles sont "0=Touch activé;...

  • Page 28: Sonde De Température Interne

    InZennio Z41  "Scène": L'objet [Général] Scènes: envoyer, activé depuis le début, sera utilisé comme objets de communication. Apparaissent en plus les paramètres suivants:  Numéro de la scène: Numéro de la scène (1-64) à envoyer sur le BUS. Par défaut, "1".

  • Page 29: Ethernet

    Depuis cette page de paramètres, il est possible de donner un nom au dispositif (Description du Dispositif) pour faciliter sa reconnaissance dans l'application PC d'actualisation du firmware par Ethernet au cas où il y aurait plusieurs Z41 connectés sur le réseau local.

  • Page 30: Objets De Mesure D'energie

    [Énergie x] CO2: Objet de 2 bytes qui pouvant être associé à des objets extérieurs qui envoient des valeurs de rejet de CO2 (par exemple, les objets présents sur le compteur d'énergie KES de Zennio qui envoie, une valeur en virgule flottante, correspondant aux kilogrammes de CO2 émis pour produire l'énergie consommée).

  • Page 31: Objets De Canal Blanc

    RGBW. Pour plus d'information sur ces objets et sur les contrôles d'éclairage avec les canaux du Z41, consulter le paragraphe 0 du chapitre 3.4.2.5. 3.3 MENU L'onglet Menu contient uniquement une page de Configuration.

  • Page 32: Page N

    (option "Non"). Voir chapitre 2.6. Icône: Défini l'icône qui représentera la page (1-6) dans la page Menu. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr. Page par défaut: Liste dépliante qui permet de choisir la page (Menu, ou n'importe laquelle des pages de contrôle) qui apparaîtra par défaut.

  • Page 33: Configuration

    InZennio Z41 Note: Les images de cette section montrent les paramètres d'une page déterminée (par exemple, la page 1) ou une case spécifique (par exemple, la case 1). Dans le cas des autres pages ou cases, le paramétrage est totalement identique.

  • Page 34: Case I

    InZennio Z41 Deux Niveaux:  Non: La page n'est pas protégée par mot de passe. Tous les utilisateurs pourront accéder à cette page.  Niveau 1: La page est protégée par le premier niveau de protection. L'utilisateur devra taper son mot de passe de niveau un ou deux pour accéder à...

  • Page 35: Indicateur

    Ainsi, en fonction de la valeur reçue sur l'objet mentionné, "0" ou "1", ce sera l'un ou l'autre des icônes qui s'affichera. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr.
  • Page 36 InZennio Z41 options permettant de rentrer les textes qui s'afficheront à la réception de la valeur 0 (Icône Off) et la valeur 1 (Icône On) apparaissent. Ainsi, en fonction de la valeur reçue sur l'objet mentionné, "0" ou "1", ce sera l'un ou l'autre des icônes qui s'affichera.
  • Page 37 InZennio Z41 Quand l'objet de communication [Pn]Bi] Indicateur énumération recevra la valeur 1, la case affichera l'icône "Un". Quand il recevra la valeur "3", il affichera l'icône "Deux". Et quand il recevra la valeur "5", il affichera l'icône "Trois". Si une autre valeur est reçue, aucun icône ne s'affichera.
  • Page 38 Tous ces types d'indicateur numérique ont le paramètre Conserver historiques? associé. Si l'option choisie est "Oui", toutes les valeurs reçues par l'indicateur seront conservées dans un registre interne du Z41 pour offrir à l'utilisateur final la possibilité de visualiser l'évolution de cette valeur. Ainsi, les cases de type indicateur, dans lesquelles il a été...

  • Page 39: Contrôle De 1 Bouton

    InZennio Z41 Figure 33 Représentation de l'historique des données Cette fenêtre contient un graphique (dont l'axe vertical est gradué automatiquement en fonction des données à représenter) montrant l'évolution chronologique de la valeur de l'indicateur, avec plus ou moins de détail (heure, semaine, jour, mois ou année;...
  • Page 40 InZennio Z41 Figure 35 Contrôle de 1 bouton (case) Sur le paramètre Fonction, il faut choisir la fonction que réalisera la case. Les valeurs possibles et les paramètres associés sont: a) Contrôle binaire Le bouton central de la case réagira aux appuis en envoyant sur le BUS une valeur binaire à...
  • Page 41 Enfin, la liste dépliante du paramètre Bouton (centre) permet de choisir l'icône à afficher sur le bouton central. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr. b) Contrôle de type: constante Si une case est configurée avec l'une des six fonctions de type "constante", le...

  • Page 42: Contrôle De 2 Boutons

    Enfin, la liste dépliante du paramètre Bouton (centre) permet de choisir l'icône à afficher sur le bouton central. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr. 3.4.2.3 CONTRÔLE DE 2 BOUTONS Figure 39 Contrôle de 2 boutons (case)
  • Page 43 InZennio Z41 Note: La liste complète d'icônes disponibles sur le Z41 est consultable dans le document "Liste des icônes Z41" disponible sur www.zennio.fr. Note: Si plusieurs appuis consécutifs sont effectués sur les boutons de contrôle, modifiant (augmentant ou diminuant) l'état à chaque fois, seule la valeur finale choisie par l'utilisateur sera envoyée sur le BUS, ceci afin d'éviter de saturer le BUS avec...
  • Page 44 InZennio Z41 b) Contrôle binaire (texte) Les appuis sur les boutons permettent d'envoyer les valeurs binaires à partir de l'objet [Pn][Bi] Contrôle binaire, et l'objet d'état [Pn][Bi] Indicateur binaire sert à recevoir la valeur du BUS et à déterminer le texte de la case à...
  • Page 45 InZennio Z41 Figure 42 Contrôle énumération (icône) Les paramètres disponibles sont:  # Enumération: Nombre d'états à différencier (entre 1 et 6). Sur tous les états activés, il y aura les paramètres Valeur et Icône à configurer. Ces paramètres établissent le lien entre les valeurs définies et les icônes qui les représentent.
  • Page 46 InZennio Z41 Figure 43 Contrôle énumération (texte) Les paramètres disponibles sont:  # Enumération: Nombre d'états à différencier (entre 1 et 6). Sur tous les états activés, il y aura les paramètres Valeur et Icône à définir. Ces paramètres établissent le lien entre les valeurs définies et les icônes qui les représentent.
  • Page 47 InZennio Z41 Figure 44 Contrôle de deux boutons de 1 byte (entier sans signe) Intervalle Objet de contrôle Objet d'état 1 byte (entier sans signe) 0 – 255 [Pn][Bi] Contrôle de 1 byte [Pn][Bi] Indicateur de 1 byte entier sans signe...
  • Page 48 InZennio Z41  Action: Permet de définir lequel des deux boutons sera utilisé pour augmenter la valeur numérique et lequel pour la diminuer. Les options possibles sont: "Gauche Décrémenter, Droite Incrémenter" (Par défaut) et "Gauche Incrémenter, Droite Décrémenter".  Valeur initiale: Valeur, se trouvant dans l'intervalle autorisé, que prendra le contrôle au tout début (avant tout appui sur les boutons).
  • Page 49 Enfin, la liste dépliante du paramètre Icône du bouton permet de choisir les icônes à afficher sur les boutons. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr.
  • Page 50 InZennio Z41 Le seul paramètre configurable pour cette fonction est:  Action: Détermine lequel des boutons servira à monter et lequel servira à descendre le volet. Les options sont: "Gauche Descendre, Droite monter" (Par défaut) et "Gauche monter, Droite Descendre".
  • Page 51 InZennio Z41 Figure 47 Contrôle d'éclairage Les paramètres disponibles sont:  Action: Détermine lequel des boutons servira à allumer et lequel servira à éteindre la lumière. Les options sont: "Gauche Off, Droite On" (Par défaut) et "Gauche On, Droite Off".

  • Page 52: Contrôle De Climat

    InZennio Z41 Tableau 5 montre le nombre d'appui nécessaire pour effectuer une régulation complète (passage de complètement éteint à complètement allumé ou vice versa) en fonction du paramètre de Pas de régulation. Appui nécessaire pour régulation Pas de régulation complète (0 - 100%)
  • Page 53 InZennio Z41 boutons), mais également lors de la réception de valeurs venant du BUS, par exemple, par l'objet d'état de la consigne du thermostat externe. Figure 48 Consigne Un appui sur le bouton d'augmentation de température permettra d'envoyer, sur le BUS à partir de l'objet de contrôle, une valeur incrémentée jusqu'à...
  • Page 54 BUS. Cette valeur est ensuite ajoutée à une température de base du thermostat. Cette augmentation ou diminution sera toujours un multiple de 0.5°C et proportionnel au nombre d'appui effectué sur le Z41, dans la limite définie dans les paramètres Offset minimum et Offset maximum.
  • Page 55 Z41 de modifier ou restituer la valeur de l'offset quand le thermostat externe envoie sa valeur. Dans le cas de l'exemple antérieur, si à un moment donné, l'objet de contrôle du Z41 reçoit la valeur "0", alors, à l'appui suivant la valeur envoyée sera 0.5.
  • Page 56 Figure 52 Consigne relative (virgule flottante). Lien entre les objets. Note: Le type de consigne paramétré est transparent pour l'utilisateur du Z41. En effet, la case montre toujours le même aspect visuel. De même, l'objet d'état de la consigne est toujours de deux bytes virgule flottante et représente, en termes absolus, la valeur actuelle de la température de...
  • Page 57 Ici, cinq modes sont disponibles (Chaud, froid, auto, ventiler et sec). Pour chacun d'eux s'affiche une case d'activation, sous ETS, permettant de choisir les modes qui seront disponibles sur la case de la Z41 au moment du choix de mode.
  • Page 58 Enfin, les paramètres Bouton gauche et Bouton droite permettent de choisir les icônes qui s'afficheront sur les boutons de la case. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr.
  • Page 59 InZennio Z41 Tableau 7 Ventilation Si cette fonction est choisie, un objet de contrôle binaire ([Pn][Bi] Contrôle de ventilation) et un objet d'état de 1 byte ([Pn][Bi] Indicateur de ventilation) sont activés. Le premier sert à envoyer la valeur "1" sur le BUS après un appui sur le bouton d'augmentation, et la valeur "0"...
  • Page 60  Bouton gauche et Bouton droite permettent de choisir les icônes qui s'afficheront sur les boutons de la case. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr.
  • Page 61  Bouton gauche et Bouton droite permettent de choisir les icônes qui s'afficheront sur les boutons de la case. Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr.
  • Page 62 InZennio Z41 Fonction destinée à envoyer des ordres de contrôle à un régulateur d'éclairage LED tricolore comme, par exemple, le LUMENTO X3 RGB de Zennio. Figure 59 RGB Si une case est configurée avec cette fonction, les paramètres suivants apparaissent: ...
  • Page 63 InZennio Z41 Note: La liste d'icônes disponibles sur le Z41 peut être consultée dans le document "Liste des icônes Z41" disponible sur www.zennio.fr. Pour ce qui est des cases, elles disposent d'un indicateur central qui affichera toujours le pourcentage du niveau d'éclairement du canal le plus lumineux. Cet indicateur s'actualise automatiquement lorsque l'utilisateur agit sur la case, mais est également conditionné...
  • Page 64 [RGBW] Canal Blanc x pour toutes les cases disponibles du Z41. Cette restriction n'existe pas pour le contrôle des canaux R, G et B (que ce soit pour le cas du contrôle RGB, ou du contrôle...
  • Page 65 Figure 64 Palette de couleurs RGBW c) Mesure d'Energie (KES) Figure 65 Mesure d'Energie (KES) Cette fonction permet d'utiliser une case du Z41 comme graphique d'information des consommations d'énergies, et plus particulièrement, comme graphique de l'évolution de la puissance instantanée obtenue à partir de dispositifs comme le KES de Zennio.
  • Page 66 InZennio Z41 Figure 67 Mesure d'énergie (KES). Fenêtre intruse. Avant de détailler les éléments de la fenêtre intruse, se seront les paramètres disponibles sous ETS pour cette fonction qui seront décrits:  Canal de Mesure d'Energie: Liste dépliante pour le choix du canal (entre 1 et 6) associé...

  • Page 67: Bouton De Confirmation, Remise À Zéro Et Actualisation: Permettent

    KES, de renvoi des valeurs actualisées de la mesure d'énergie, cet objet doit donc être lié avec l'objet Demande du KES. Pour sa part, le deuxième objet permet au Z41 d'envoyer au KES des ordres de remise à zéro pour réinitialiser les données de consommation énergétique, CO2 et coût, cet objet doit être lié...
  • Page 68 InZennio Z41 d) Programmateur quotidien Figure 68 Programmateur quotidien Les cases avec une fonction de programmation quotidienne permettent à l'utilisateur final de programmer des envois automatiques de valeurs sur le BUS (qui pourront être des valeurs binaires ou de scène, selon configuration) à des heures précises (ou quotidiennement ou une seule fois) ou à...
  • Page 69 InZennio Z41  Choix du type de programmation: Contrôle de deux boutons qui permet d'alterner entre les options suivantes: Programmateur Prog. activée Prog. activée Programmation désactivée. (quotidien). (Sans par compte à répétition). rebours.  Sélecteur d'heure: En fonction du type de programmation choisi, il sera possible de fixer, ou l'heure de l'envoi automatique, ou le temps du compte à...

  • Page 70: Numéro De La Scène: Disponible Uniquement S'il Est Choisi L'option

    InZennio Z41  Numéro de la Scène: Disponible uniquement s'il est choisi l'option "Scène" dans le paramètre antérieur. Ce champ permet de définir le numéro de la scène (1-64) qui sera envoyé sur le BUS à l'heure programmée. e) Programmateur Hebdomadaire Figure 71 Programmateur hebdomadaire Les cases avec une fonction de programmation hebdomadaire permettent à...
  • Page 71 InZennio Z41 Figure 73 Programmateur hebdomadaire (fenêtre intruse) Cette fenêtre contient les éléments suivants:  Sélecteur de jours: Permet à l'utilisateur de choisir les jours d'activation du programmateur.  Sélecteurs des envois (ON et/ou OFF): Permettent à l'utilisateur de déterminer si la programmation consiste en l'envoi d'une valeur de "ON", d'une valeur de "OFF"...
  • Page 72 ([Pn][Bi] Déclencheur d'Alarme) qui permet de recevoir les messages d'alarme du BUS provoquant l'émission d'un signal sonore et le clignotement de l'écran Z41. Au déclenchement de l'alarme, la page dans laquelle se trouve l'alarme s'affiche à l'écran. A ce moment, il faudra faire un appui sur un des boutons de l'écran pour stopper...
  • Page 73 Il existe également la possibilité de configurer une Mesure périodique de l'objet déclencheur pour les cas où ce dernier est reçu périodiquement. Cette option permet au Z41 d'interpréter de lui-même une situation d'alarme si, après un certain temps, aucune valeur de "non alarme" n'est reçue, par exemple à...
  • Page 74 "1". Si l'objet d'envoi est lié avec l'objet déclencheur d'une case d'alarme avec mesure périodique du Z41 dans laquelle a été configurée la valeur "1" comme valeur d'alarme, alors, le Z41 avertira l'utilisateur d'une situation de danger tant à la réception d'une valeur d'alarme qu'à...

  • Page 75: Page De Présentation

    InZennio Z41 d'un sabotage. La gestion de l'alarme se fera de la même manière que l'exemple antérieur. 3.5 PAGE DE PRÉSENTATION L'onglet Page De Présentation contient une seule page, Configuration. 3.5.1 CONFIGURATION Cette page permet à l'intégrateur de configurer les contrôles à mettre à disposition de l'utilisateur final depuis la page de Présentation (Voir chapitre 2.3), ainsi que les noms...

  • Page 76: Page De Configuration

    InZennio Z41 3.6 PAGE DE CONFIGURATION L'onglet page de Configuration contient une seule page. 3.6.1 CONFIGURATION Cette page permet à l'intégrateur de configurer les contrôles à mettre à disposition de l'utilisateur final depuis la page de Configuration (Voir chapitre 2.4), ainsi que les noms qui les identifiera.
  • Page 77 œuvre par le Z41. Note: Pour plus d'information sur le fonctionnement et la configuration du thermostat Zennio "Building" mis en œuvre dans le Z41, consulter la documentation spécifique "Thermostat Building Zennio" disponible sur la page web www.zennio.fr. http://www.zennio.fr Support technique: http://zenniofrance.zendesk.com/...

  • Page 78: Annexe 1. Tableau Des Objets De Communication

    InZennio Z41 ANNEXE 1. TABLEAU DES OBJETS DE COMMUNICATION VALEURS NUMÉRO TAILLE IN/OUT DRAPEAUX TYPE DE DONNÉE (DPT) FONCTION 1ÈRE INTERVALLE RESET: FOIS C T R W U [Général] Heure Heure actuelle 3 Bytes [10.001] DPT_TimeOfDay Antérieur 01/01/1990 – 3 Bytes C T R W U [11.001] DPT_Date...
  • Page 79 InZennio Z41 VALEURS NUMÉRO TAILLE IN/OUT DRAPEAUX TYPE DE DONNÉE (DPT) FONCTION 1ÈRE INTERVALLE RESET: FOIS C – - W U 1 Byte [5.001] DPT_Scaling 0-100 Antérieur [PX][BX] Indicateur de Ventilation 0-49%=Min; 50-100%=Max. 1=Chaud; 3=Froid; 0=Auto; 9=Vent; 14=Sec C – - W U [PX][BX] Indicateur de Mode Chaud, Froid, Auto, Vent.
  • Page 80 InZennio Z41 VALEURS NUMÉRO TAILLE IN/OUT DRAPEAUX TYPE DE DONNÉE (DPT) FONCTION 1ÈRE INTERVALLE RESET: FOIS 1=Chaud; 3=Froid; 0=Auto; 9=Vent; C T R – - 1 Byte [20.105] DPT_HVACContrMode 14=Sec Antérieur [PX][BX] Contrôle de Mode Chaud, Froid, Auto, Vent. et Sec C T R –...
  • Page 81 InZennio Z41 VALEURS NUMÉRO TAILLE IN/OUT DRAPEAUX TYPE DE DONNÉE (DPT) FONCTION 1ÈRE INTERVALLE RESET: FOIS C – - W - -273,00 – 670760,00 153, 180 2 Bytes [9.001] DPT_Value_Temp Antérieur [TX] Source de Température 2 Mesure de la sonde extérieure 0=Confort;...
  • Page 82 InZennio Z41 VALEURS NUMÉRO TAILLE IN/OUT DRAPEAUX TYPE DE DONNÉE (DPT) FONCTION 1ÈRE INTERVALLE RESET: FOIS C – - W - 1 Bit [1.015] DPT_Reset Antérieur [TX] Réinitialisation de la Consigne Réinit. aux valeurs par défaut Selon C – - W -...
