Schéma coté
Référez-vous à l'annexe pour trouver les cotes du module monté sur un rail profilé, ainsi
qu'avec volet frontal ouvert. Vous devez tenir compte des cotes lors du montage dans des
armoires, des salles de commande, etc.

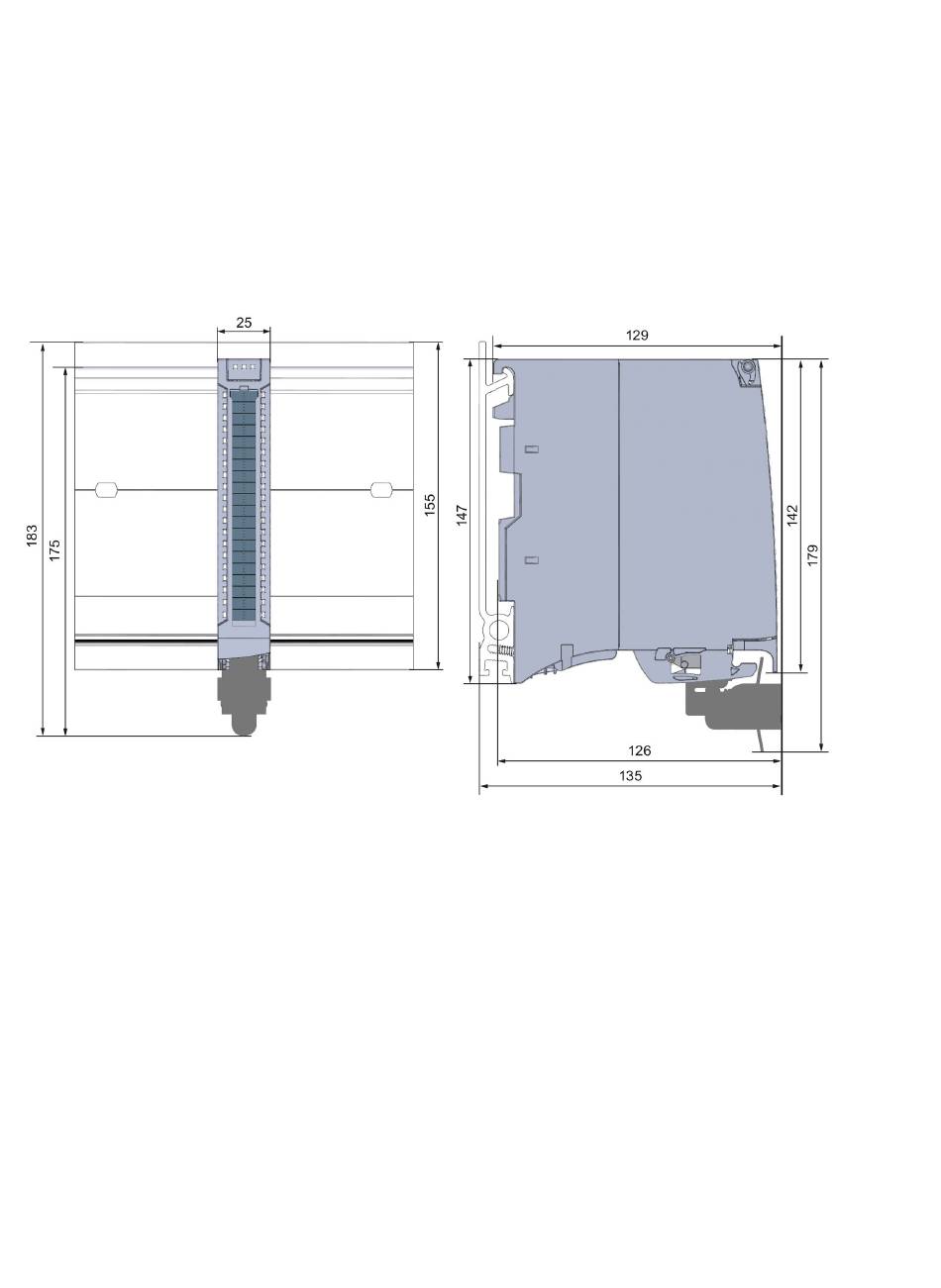

Figure A-1 Dimensions du module AI 4xU/I/RTD/TC/ AQ 2xU/I ST
Module d'entrées/de sorties analogiques Al 4xU/I/RTD/TC / AQ 2xU/I ST (6ES7534-7QE00-0AB0)
Manuel, 09/2016, A5E32368776-AC
A
60
