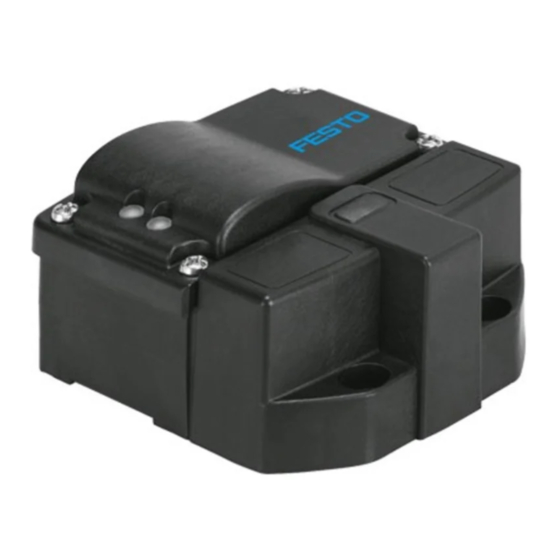

Festo SRBG Notice D'utilisation

Boîtier capteur
SRBG
Notices d'utilisation
(Notice originale)
Boîtier capteur SRBG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Structure
1.1 SRBG-...-C2-C2
8
7
6
1
Couvercle de boîtier
2
Vis de boîtier
3
Témoin d'état de commutation
jaune pour électrodistributeur,
à LED
4
Bornes à ressort
5
Entrée de câble M20 x 1,5 pour
connexion système
Fig. 1
1.2 SRBG-...-M12
3
1
Témoin de tension d'alimentation,
à DEL verte (uniquement pour
SRBG-C1-N-1-P-M12) à DEL jaune,
témoin d'état de commutation
Structure SRBG-...-M12-M12 (è Chapitre 4.2)
Accessoires è www.festo.com/catalogue.
2 Sécurité
Dans le cadre d'une utilisation conforme à l'usage prévu, le boîtier capteur sert
à l'enregistrement, à l'information en retour électrique et à l'indication visuelle des
positions de fin de course des actionneurs.
Les vérins oscillants à interface mécanique sont adaptés au fonctionnement selon
la directive VDI/VDE3845.
Festo AG & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347-0
www.festo.com
8075401
2017-07a
[8075405]
1
6
Entrée de câble M12 x 1,5 pour
connexion électrodistributeur
7
Double capteur inductif
8
Témoin de tension d'alimentation,
à DEL verte (uniquement pour
SRBG-C1-N-1-P-C2-C2) à DEL jaune,
témoin d'état de commutation
2
Double capteur inductif
3
Connecteur M12
– Utiliser le produit uniquement dans son état d'origine .
– Utiliser le produit uniquement dans un état fonctionnel irréprochable.
– Tenir compte du libellé du produit.
– Si un raccordement de câbles est utilisé, le joint torique fourni avec le rac­
cordement de câbles est inutile.
3 Fonction
Le boîtier capteur SRBG détecte la position de fin de course du variateur de
fréquence à l'aide de l'indicateur de position SASF comme élément d'activation.
Les capteurs inductifs des boîtiers capteurs détectent sans contact les éléments
de commande métalliques sur l'indicateur de position. Ces éléments de com­
mande sont fixés décalés de 90° et sont appropriés pour des variateurs de
fréquence tournant à gauche et à droite avec un angle de rotation de 90° ou de
180°.
4 Montage et mise en service
Avertissement
Tension électrique.
Blessure par choc électrique.
• Mettre hors circuit l'alimentation électrique avant d'ouvrir l'appareil.
Nota
Mise en place et mise en service uniquement par un personnel qualifié.
Français
4.1 Mécanique
Monter le boîtier capteur sur le dispositif de fixation du vérin oscillant. Utiliser des
vis de fixation M5. Les trous de fixation dans le corps du capteur rendent inutile
l'ajustage lors du montage du capteur. Fixer l'indicateur de position SASF sur
l'arbre d'entraînement. Utiliser des vis M6. Selon la hauteur de l'arbre, utiliser une
rondelle d'écartement. Après le montage, les bouchons de chapeau et de
marquage peuvent être montés sur l'indicateur de position.
2
3
4
5
1
Bouchons de chapeau
2
Bouchons de marquage
4.2 Électrique
Nota
1
Un câble inapproprié ou une installation incorrecte réduisent le degré de protec­
2
tion du boîtier capteur.
Nota
Le produit est exclusivement adapté à des fins industrielles. Dans un environ­
nement domestique, ce produit peut être à l'origine d'interférences haute
fréquence pouvant nécessiter des mesures d'antiparasitage.
Nota
La modulation de champs électromagnétiques d'une puissance de 3 V peuvent
causer des interférence sur le produit pour une fréquence de travail comprise
entre 500-600 kHz.
3
Eléments de commande
4
Rondelle d'écartement
1
2
3
4
