PRÉCAUTIONS À PRENDRE POUR UN SYS-
TÈME À COMMANDE DE GROUPE OU
POUR UN SYSTÈME À DEUX TÉLÉCOM-
MANDES
Ce système offre deux autres systèmes de com-
mande en plus de la commande individuelle (une
télécommande commandant une unité intérieure).
Vérifiez les points suivants si votre unité est de type
à système de commande suivant.
• Système à commande de groupe
Une télécommande commandant jusqu'à 16 unités
intérieures.
Chaque unité intérieure utilise son propre capteur
de température d'entrée afin de contrôler de
façon individuelle la température par rapport à
celle réglée sur la télécommande.
• Système de commande à deux télécom-
mandes
Deux télécommandes commandant une unité
intérieure (dans le cas d'un système à commande
de groupe, un groupe d'unités intérieures).
L'unité fonctionne individuellement.
REMARQUE
• Contacter le revendeur le plus proche en cas de
modification de la combinaison ou du réglage de
la commande de groupe et des systèmes à deux
télécommandes.
• Veuillez ne pas modifier par vous-même la combi-
naison et les réglages du fonctionnement de
groupe et des systèmes à deux télécommandes,
contactez plutôt votre distributeur le plus proche.

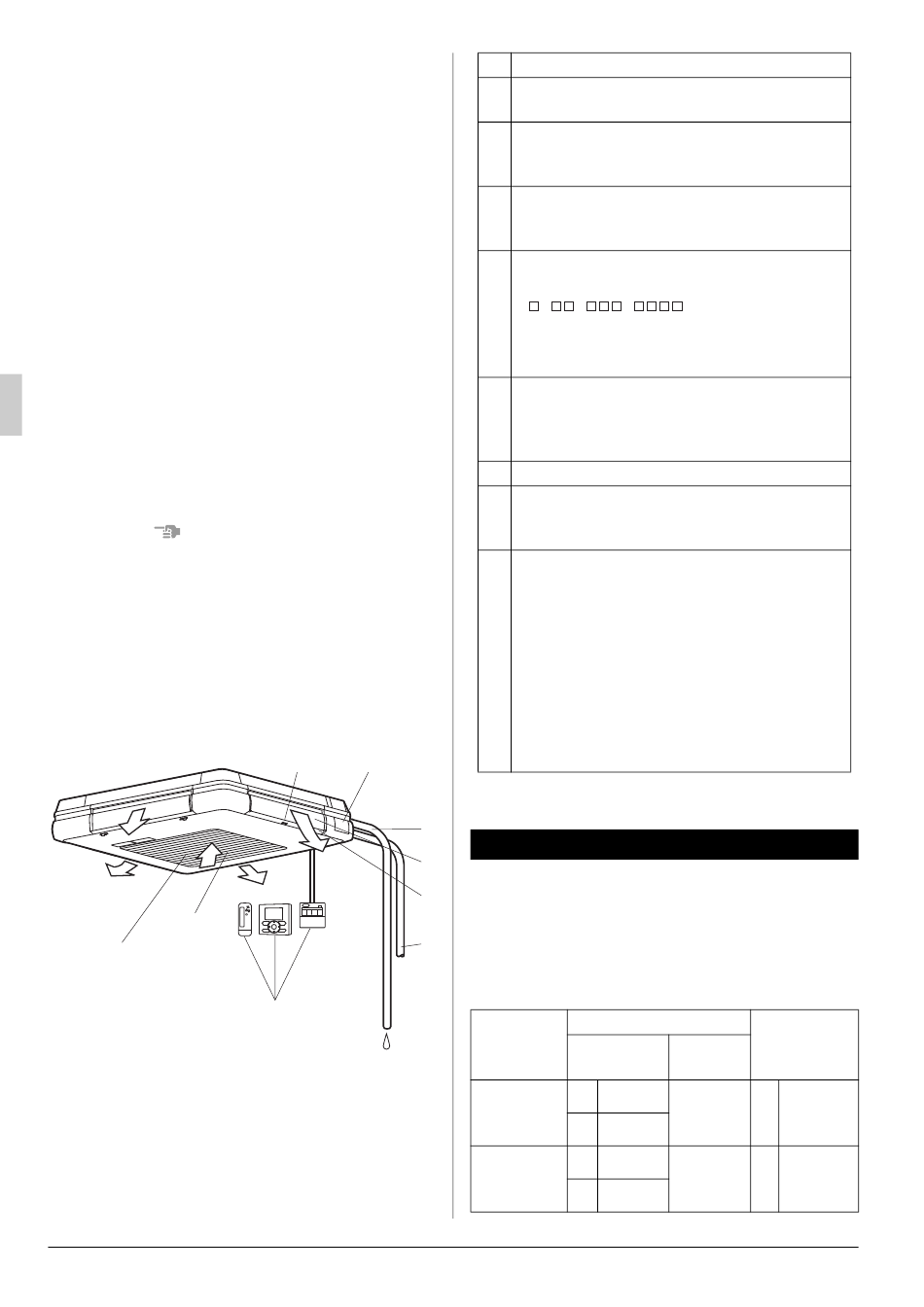

Nom et fonction des pièces
c
d
5
e h
g
b
a
i
f
a Bouche de soufflage
Lame horizontale (à l'intérieur de la
b
bouche de soufflage)
Grille d'aspiration
c (Reportez-vous à la section "8. MAINTE-
NANCE", à la page 10)
Filtre à air (à l'intérieur de la grille d'aspiration)
d (Reportez-vous à la section "8. MAINTE-
NANCE", à la page 10)
Repère d'identification de la bouche de
soufflage
(
, , ,
e
Servez-vous de ce repère en tant que réfé-
rence pour le réglage du sens du flux d'air.
(uniquement pour BRC1E52)
Télécommande (pièce facultative)
Il est possible, selon la configuration du
f
système, que la télécommande ne soit pas
nécessaire.
g Tuyauterie d'évacuation
Dispositif d'évacuation (intégré)
h Il permet d'évacuer l'humidité de la pièce
lors du processus de refroidissement.
Tuyauterie de fluide frigorifique
Câblage de transmission
Câble d'alimentation électrique (pour
FXUQ seulement)
Câble de terre (Remarque)
i (Remarque) Il s'agit d'un câble destiné à
laisser l'électricité circuler de
l'unité intérieure vers la terre
pour empêcher tout risque
de décharge électrique ou
d'incendie en cas d'urgence.

3. FONCTIONNEMENT

Lorsque la température ou l'humidité excèdent ces
conditions, les dispositifs de sécurité peuvent fonction-
ner et empêcher le fonctionnement du climatiseur, ou
parfois de l'eau peut s'égoutter de l'unité intérieure.
3-1. FUQ
RAFRAÎCHISSEMENT
INTÉRIEURE
UNITÉ EXTÉ-
TEMPÉRA-
RIEURE
TURE
DB 18 à 37
RZQG71·
100·125·140
WB 12 à 28
DB 21 à 37
RZQ200
WB 14 à 28
)
[°C]
TEMPÉRA-
TURE EXTÉ-
HUMIDITÉ
RIEURE
80 %* ou
en des- DB –15 à 50
sous
80 %* ou
en des- DB –5 à 46
sous
