19 894-02
PNOZ X4
Sicherheitsbestimmungen
• Das Gerät darf nur von einer Elektro-
fachkraft oder unterwiesenen Personen
installiert und in Betrieb genommen
werden, die mit dieser Betriebsanleitung
und den geltenden Vorschriften über
Arbeitssicherheit und Unfallverhütung
vertraut sind. Beachten Sie die VDE-
sowie die örtlichen Vorschriften, insbe-
sondere hinsichtlich Schutzmaßnahmen.
• Halten Sie beim Transport, der Lagerung
und im Betrieb die Bedingungen nach
EN 60068-2-6 ein (siehe technische
Daten). Entsorgen Sie das Gerät nach
Ablauf seiner Lebensdauer sachgerecht.
• Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche
Gewährleistung.
• Sorgen Sie an allen Ausgangskontakten
bei kapazitiven und induktiven Lasten für
eine ausreichende Schutzbeschaltung.
• Die Sicherheitsfunktion muss mindestens
einmal im Monat ausgelöst werden.
Bestimmungsgemäße Verwendung
Das Sicherheitsschaltgerät PNOZ X4 ist be-
stimmt für den Einsatz in
• NOT-AUS-Einrichtungen
• Sicherheitsstromkreisen nach VDE 0113
Teil 1 und EN 60204-1, z. B. bei
berührungslos wirkenden Schutzein-
richtungen)
Gerätebeschreibung
Das Sicherheitsschaltgerät PNOZ X4 ist in
einem P-97-Gehäuse untergebracht. Es
stehen verschiedene Gerätevarianten für
Wechselspannungen und eine Variante für
Gleichspannung zur Verfügung.
Standardausführung: 24 V DC
Merkmale:
• Relaisausgänge: 3 Sicherheitskontakte
(Schließer) und ein Hilfskontakt (Öffner),
zwangsgeführt
• Anschlußmöglichkeit für NOT-AUS-Taster,
Schutztürgrenztaster, BWS, Starttaster
• Statusanzeige
• Überwachung externer Schütze möglich
• DC: keine galvanische Trennung
• AC: galvanisch getrennt
Das Schaltgerät erfüllt folgende Sicherheitsan-
forderungen:
• Schaltung ist redundant mit Selbstüberwa-
chung aufgebaut (EN 954-1 Kategorie 4).
• Sicherheitseinrichtung bleibt auch bei
Ausfall eines Bauteils wirksam.
• Bei jedem Ein-Aus-Zyklus der Maschine
wird automatisch überprüft, ob die Relais
der Sicherheitseinrichtung richtig öffnen und
schließen.
• Das AC-Gerät hat einen kurzschlußfesten
Netztransformator, das DC-Gerät eine
elektronische Sicherung.
Safety Regulations
• The unit may only be installed and
commissioned by a competent, qualified
electician or personnel instructed
accordingly, who are familiar with both
these operating instructions and the
current regulations for health and safety at
work and accident prevention. Follow VDE
and local regulations especially regarding
preventive measures
• Transport, storage and operating conditions
should all conform to EN 60068-2-6.
At the end of its lifecycle, dispose of the
unit in an environmentally safe way and
according to any relevant regulations
• Any guarantee is void if the unit is opened
or unauthorised modifications have been
carried out
• Adequate protection must be provided on
all output contacts especially with
capacitive and inductive loads.
• The safety function must be triggered at
least once per month.
Intended Application
The PNOZ X4 safety relay is for use in:
• Emergency stop circuits.
• Safety Circuits according to VDE 0113
part 1 and EN 60204-1, e.g. with electro-
sensitive protective equipment (ESPE)
Description

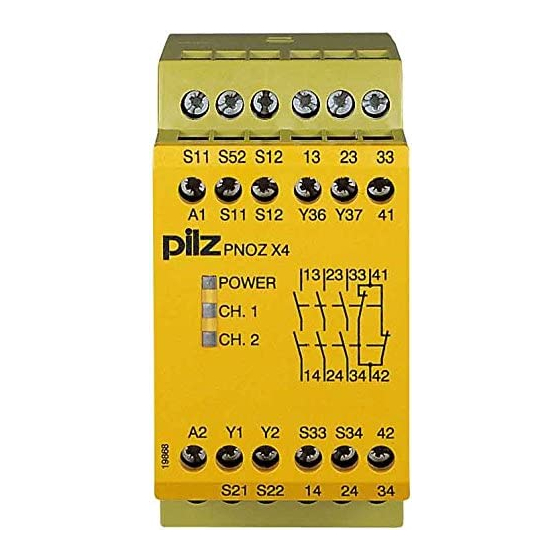

The Safety Relay PNOZ X4 is enclosed in a
P-97 housing. There are different versions
available for AC operation and 1 for DC
operation.
Standard version: 24 V DC
Features:
• Relay outputs: 3 safety contacts (N/O)
and one auxiliary contact (N/C), positive-
guided.
• Connections for emergency stop button,
safety gate limit switch, ESPE and reset
button.
• Status indicators
• External contactor/relay monitoring
possible
• DC: No galvanic separation
• AC: galvanic separation
The relay complies with the following safety
requirements:
• The circuit is redundant with built-in self-
monitoring (EN 954-1 Category 4).
• The safety function remains effective in
the case of a component failure.
• The correct opening and closing of the
safety function relays is tested
automatically in each on-off cycle.
• The AC unit is fitted with a short-circuit
proof power transformer. The DC unit has
an electronic fuse.
- 1 -
Conseils préliminaires
• La mise en oeuvre de l'appareil doit être
effectuée par une personne spécialisée en
installations électriques, en tenant compte
des prescriptions des différentes normes
applicables (NF, EN, VDE...) notamment
au niveau des risques encourus en cas de
défaillance de l'équipement électrique.
• Respecter les exigences de la norme
EN 60068-2-6 lors du transport, du
stockage et de l'utilisation de l'appareil
(voir caractéristiques techniques).
Recycler l'appareil au bout de sa durée de
vie conformement aux prescriptions.
• L'ouverture de l'appareil ou sa modifi-
cation annule automatiquement la
garantie.
• Vérifiez que le pouvoir de coupure des
contacts de sortie est suffisant en cas de
circuits capacitifs ou inductifs.
• La fonction de sécurité doit être activée au
moins une fois par mois.
Domaines d'utilisation
Le bloc logique de sécurité PNOZ X4 est
adapté pour :
• les circuits d'arrêt d'urgence
• les circuits de sécurité selon les normes
NF 79-130 et EN 60204-1comme par ex.
les barrières immatérielles
Description de l'appareil
Inséré dans un boîtier P-97, le bloc logique
de sécurité PNOZ X4 est disponible en
différentes versions pour les tensions
alternatives et 1 version pour 24 V CC.
Version standard: 24 V DC
Particularités :
• Sorties disponibles : 3 contacts à
fermeture de sécurité et un contact à
ouverture pour signalisation
• Bornes de raccordement pour poussoirs
AU, détecteurs de position, barrières
immatérielles et poussoir de validation
• LEDs de visualisation
• Auto-contrôle possible des contacteurs
externes
• DC: pas d'isolation galvanique
• AC: d'isolation galvanique
Le relais PNOZ X4 répond aux exigences
suivantes :
• conception redondante avec auto-
surveillance (selon EN 954-1 cat. 4)
• sécurité garantie même en cas de
défaillance d'un composant
• test cyclique (ouverture/fermeture des
relais internes) à chaque cycle Marche/
Arrêt de la machine
• transformateur interne protégé contre les
c.c pour l'alimentation en AC, fusible
électronique pour l'alimentation DC
