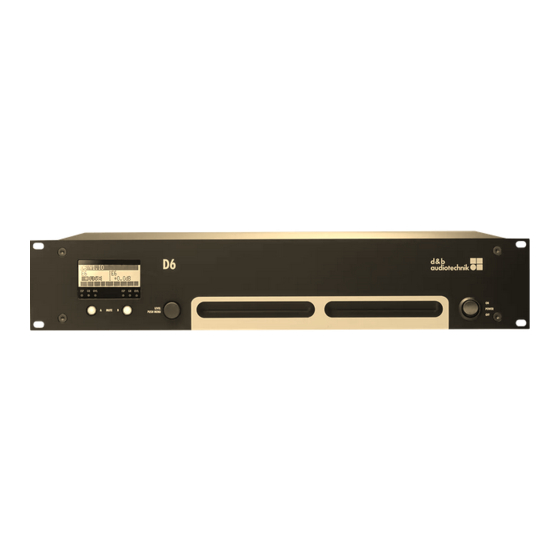

- Page 1 Amplificateur D6 Manuel machine (1.9 FR)
- Page 2 AVERTISSEMENT ! Tension électrique dangereuse ! Informations générales Amplificateur D6 Manuel machine Version 1.9 FR, 02/2014, D2017.FR .01 Copyright © 2014 by d&b audiotechnik GmbH; Tous droits réservés. Conserver ce manuel dans un endroit sûr afin de pouvoir le consulter en cas de besoin.
-
Page 3: Table Des Matières
1. Introduction..............4 1.1. Conditions d'utilisation................4 1.2. Eléments fournis..................4 1.3. Assistance....................5 2. Amplificateur D6..............6 2.1. Systèmes centrés sur le D6..............6 2.2. Schéma du dispositif.................6 2.3. Alimentation électrique................7 2.3.1. Limiteur de courant d'appel ............7 2.3.2. Contrôle de l'alimentation sur secteur........7 2.4. Ventilateur....................7 2.5. -
Page 4: Introduction
1.1. Conditions d'utilisation Le D6 constitue à la fois une unité de commande et un amplificateur de puissance à deux canaux. Il est à même d'amplifier toutes les enceintes d&b actuelles, à l'exception des systèmes actifs 2 voies, du B2-SUB et de la Série V. -
Page 5: Assistance
- chute de l'appareil ou détérioration de son boîtier. ATTENTION ! Risque d'explosion. Le D6 contient une pile au lithium qui peut exploser si elle n'est pas correctement remplacée. - S'adresser exclusivement à un technicien agréé par d&b audiotechnik pour effectuer le remplacement. -
Page 6: Amplificateur D6
Une fonction LOCK avec mot de passe, permet également de faire blocage à tout modification de paramètre non autorisée. Le D6 se loge dans deux racks de 19" x 351 mm (13.8") en acier. 2.2. Schéma du dispositif... -
Page 7: Alimentation Électrique
à l'aide des commandes du panneau de façade. Ces mises au point incluent toutes les fonctions de protection et d'égalisation propres à l'enceinte. La latence de référence du D6 est de 0.3 ms (sortie analogique avec une conversion AD/DA). -
Page 8: Commandes Et Voyants
D6 en mode Standby. Observation : Le D6 garde en mémoire le réglage du bouton MUTE A/B en cas de coupure du courant ou de déconnexion. A la reconnexion ou au rallumage, l'unité reprendra toujours son statut antérieur. -
Page 9: Level/Push Menu
Alterne entre les contrôles de niveau du canal A ou B. Pression longue (approx. 1 s) Donne accès au menu. Une description détaillée du menu du D6 et de son accès figure dans le manuel logiciel du D6, également fourni avec l'amplificateur. -
Page 10: Voyants
La DEL GR [6] (Gain Reduction ) s'allume en jaune en fonction du signal d'entrée. Le circuit limiteur du D6 réduit alors le gain de plus de 3 dB. Cette situation, sans être critique, indique que le système a atteint ses limites. -
Page 11: Connexions
Connecteurs secteur ATTENTION ! Risque d'électrocution. Le D6 est doté d'une protection de classe 1. L'absence de prise de terre peut générer une hausse dangereuse des tensions électriques au sein du boîtier de l'appareil et de ses commandes. Cela peut entraîner des risques d'électrocution. -
Page 12: Entrées De Signal Et Sorties De Liaison
ANALOGIQUE 4.2.2. INPUT NUMERIQUE AES/EBU et LINK Le D6 est équipé d'une entrée à 3 pins femelles XLR AES/EBU [11] (AES 3) et d'une sortie LINK à 3 pins mâles XLR [12]. L'entrée symétrique,... -
Page 13: Connecteurs De Sortie De L'enceinte - Out A/B
- Ne jamais raccorder de pin de sortie d'amplificateur à un autre pin de connecteur de sortie ou d'entrée, ou à une prise de terre. L'amplificateur D6 est doté de connecteurs de sortie NL4 [13]. Les pins 1+/2+ et 1 /2—, porteurs de signal, sont connectés en parallèle. -
Page 14: Interface Remote
4.4. Interface REMOTE Le D6 propose une interface de commande à distance, de série, munie de deux câbles (2 x RJ 45 [14]) porteurs de signaux CAN-Bus. Les pins des deux connecteurs sont câblés en parallèle, leur permettant d'être utilisés comme sortie ou entrée. Quand le réseau de commande à... -
Page 15: Installation Et Fonctionnement
5.1. Montage des racks et refroidissement Montage des racks Les boîtiers du D6 sont conçus pour tenir dans un rack standard de 19" Cool air intake air airflow 100 mm [4"] ou une caisse. free space Concernant les spécifications du rack, maintenir une marge de... -
Page 16: Fonctionnement
Le tableau présente des données de puissance chiffrées pour différents types de forme d'onde du signal. Ils ont été mesurés sur un D6 chargé sous 4 ohms (sur les deux canaux) au point d'écrêtage des deux canaux, utilisant une salve de signaux sinusoïdaux de 24 dBu avec un cycle de... -
Page 17: Alimentation Électrique
évaluée, soit 200 watts à 4 ohms par canal (400 watts au total). - La gestion thermique du D6 est conçue pour délivrer cette puissance pour une durée indéfinie, avec une température ambiante pouvant atteindre au maximum 40° C (104° F). -
Page 18: Spécifications Techniques
..........Affectation des pins : 1 = GND, 2 = Signal, 3 = Signal Input impedance............110 ohms, transformateur équilibré Synchronization....Word-Sync: PLL-verrouillé à la source (mode esclave) 18 Délai de temporisation de 10 s Amplificateur D6, Manuel machine (1.9 FR) Page 18 / 24... - Page 19 ....................170/230/266 V, 50 / 60 Hz haut de gamme Fusible du secteur..........2 x 8 A de temporisation (T), interne 5 x 20 mm, haute sensibilité 19 Ground : masse Amplificateur D6, Manuel machine (1.9 FR) Page 19 / 24...
-
Page 20: Dimensions
Hauteur x largeur x profondeur..........2 RU x 19" x 351 mm .........................2 RU x 19" x 13.8" Poids........................8 kg / 17.6 lb 6.1. Dimensions 483 [19.00"] 338 [13.31"] 443 [17.44"] Fig. 8: Dimensions en mm [inch] Amplificateur D6, Manuel machine (1.9 FR) Page 20 / 24... -
Page 21: Déclarations Du Fabricant
7.1. Déclaration de conformité UE (symbole CE) Cette déclaration porte sur le matériel suivant : - Amplificateur D6, Z2700 fabriqué par d&b audiotechnik GmbH. Toutes les versions de production de ce modèle sont incluses, sous réserve qu'elles correspondent à la version technique originale et qu'elles n'aient pas été... - Page 24 d&b audiotechnik GmbH, Eugen-Adolff-Str. 134, D-71522 Backnang, Allemagne, Tel:+49-7191-9669-0, Fax:+49-7191-95 00 00_______...
