Montage et démontage des mandrins de perçage et des forets
4.8.1 Montage du porte-foret
Le porte-foret est assuré
contre la torsion dans le
fourreau de la broche
grace à une liaison coni-
que (douille d'accoup-
lement).
Une lisaison avec des
frottements maintient et
centre le porte-foret avec
la broche cônique dans
le fourreau de la broche.
Vérifiez et nettoyez l'emplacement cônique dans le fourreau de la broche ainsi que la
boche cônique de l'outil/du porte-foret.
Enfoncez la broche cônique dans la broche de perçage.
4.8.2 Mandrin autoserrant
Le mandrin consiste de deux
parties.
Tenez la partie supé-
rieure du mandrin (N°1)
Avec la partie inférieure
du mandrin vous pouvez
serrer et déserrer le
mandrin autoserrant.
Serrez l'outil (mèche).
ATTENTION !
Assurez-vous que le positionnement du foret soit correct.
Commande
Version 1.0.7 du 13. mai 2013
Fourreau de la bro-
che de perçage
toc d'entraînement
Broche cônique

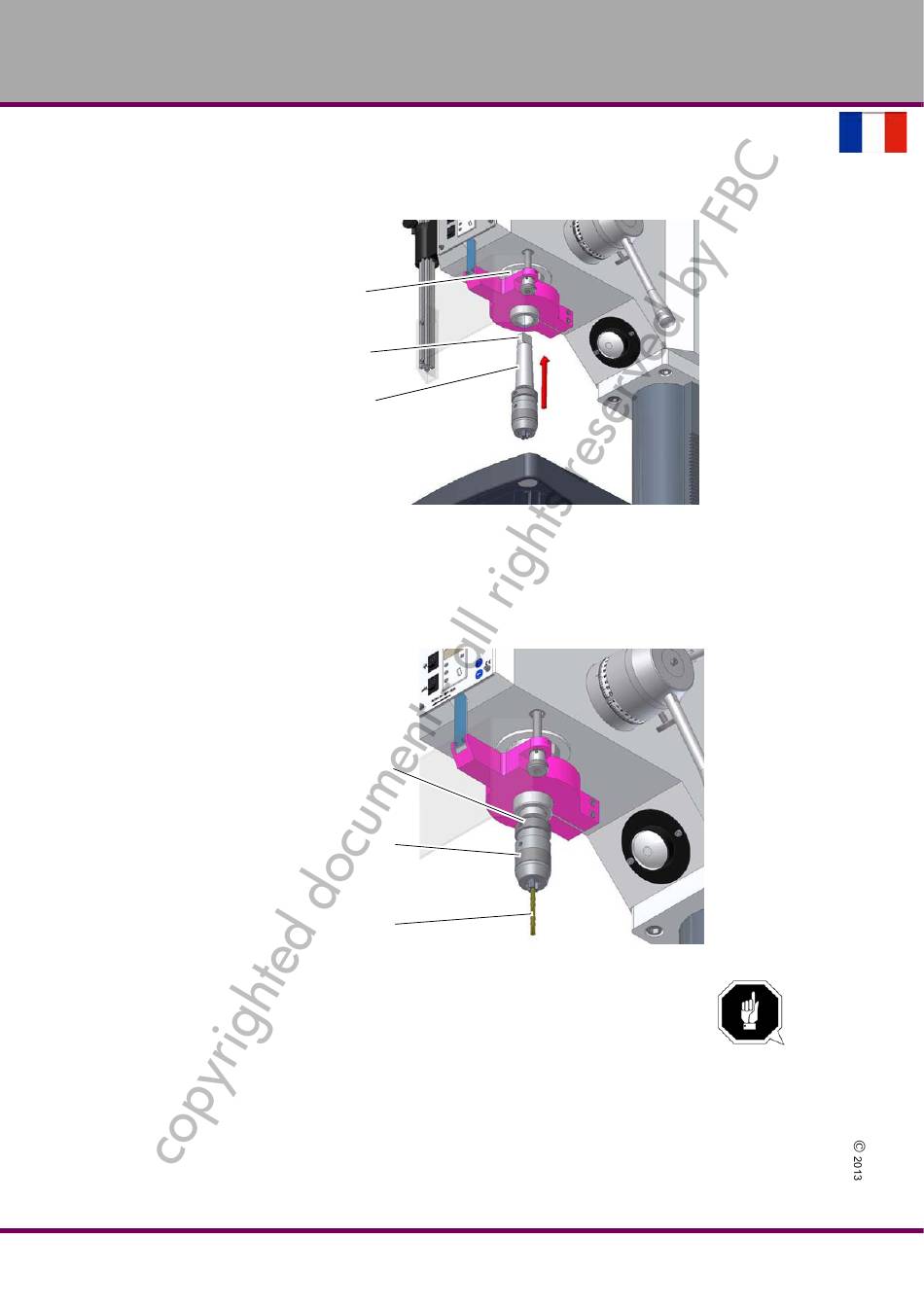

Img.4-13: Broche cônique
Partie supérieure
(N°1) mandrin auto-
serrant
Partie inférieure
(Nr2) mandrin auto-
serrant
Outil (mèche)
Img.4-14: Mandrin autoserrant
