Montiage de la tête de la perceuse
Placez la plaque inter-
médiaire au dessus
de la colonne de per-
çage.
Fixez la plaque inter-
médiaire sur la
colonne de perçage
avec les vis à tête
cylindrique.
Placez la tête de la
perceuse sur la
plaque intermédiaire
et tournez là jusqu'à
ce qu'elle s'aligne
avec le pied.
Fixez la tête de la
perceuse à la plaque
intermédiaire avec les
vis à tête cylindrique.
3.5
Installer
Vérifiez avec un niveau à bulle que le sol sur lequel est installez la perceuse à colonne
est parfaitement horizontal.
Vérifiez la capacité de charge et la rigidité du sou-sol. Le poids total de la machine est
de 276 kg (290 kg).
Placez la perceuse à colonne sur le sol prévu.
Fixez la perceuse à colonne dans les trous prévus à cet effet sur le pied de la machine.
AVERTISSEMENT!
La qualité du sous-sol et la type de fixtion du pied de la perceuse au sol doivent
pouvoir supporter la charge de la perceuse à colonne. Le sol doit être de plein pied.
Vérifiez avec un niveau à bulle que le sol sur lequel est installée la machine est
parfaitement horizontal.
Montage
Version 1.0.7 du 13. mai 2013
Vis à tête cylindri-
que
Plaque inter-
médiaire
Vis à tête cylindri-
que

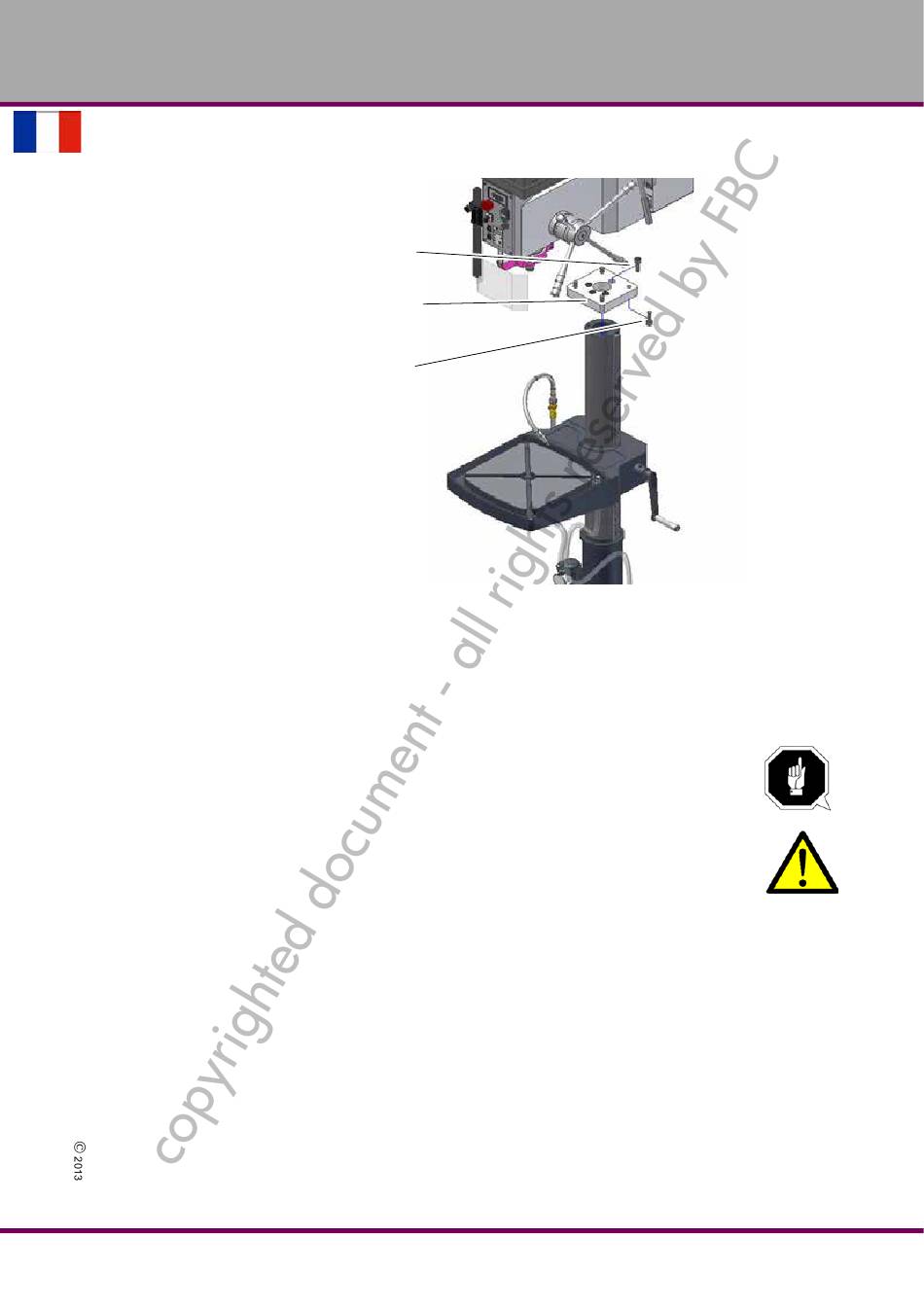

Img.3-7:
Manuel d' utilisation d'origine
OPTIMUM
M A S C H I N E N - G E R M A N Y
Montage de la tête de la perceuse
B34H/ B34H Vario
F
Page 29
