GSE AIR'SYSTEM Manuel D'installation page 8

Étapes de montage

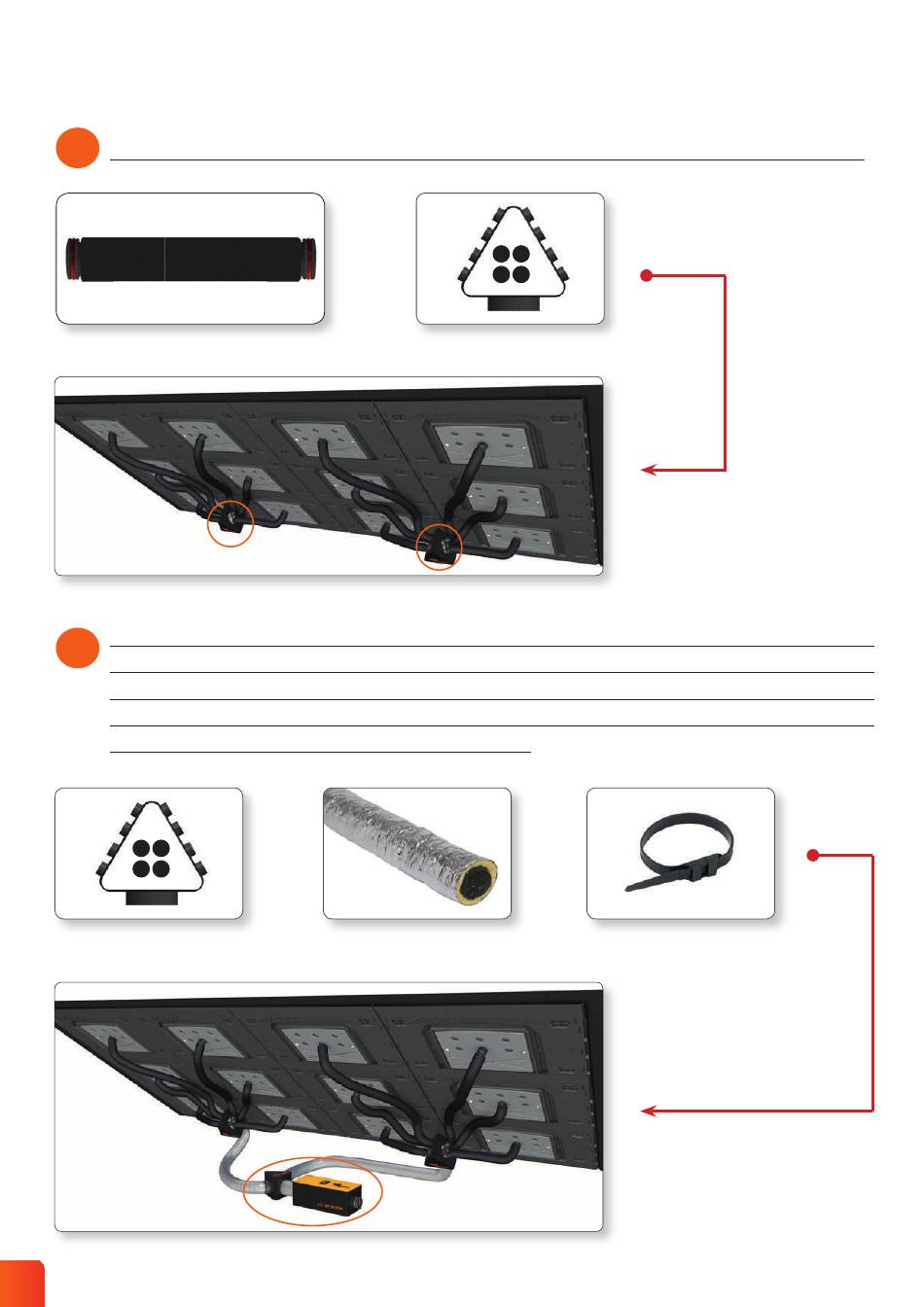

5 RACCORDER LES GAINES COLLECTRICES AU(X) DELTA(S) COLLECTEUR(S)
Gaines collectrices
isolées
SI LE SYSTÈME EST RELIÉ À PLUS DE 8 PANNEAUX (+ D'UN DELTA
6
COLLECTEUR), RACCORDER LES DELTAS COLLECTEURS ENTRE
EUX À L'AIDE D'UN DELTA Y, PUIS À LA BOX GSE AIR'SYSTEM VIA LES
GAINES D'INSUFFLATION ISOLÉES DE Ø160/200 ET DES SERFLEX
SELON LA CONFIGURATION CHOISIE
Delta collecteur GSE Air'System
12 x Ø75mm / Ø160mm
8
+
Ø75mm
+
Gaine d'insuffl ation isolée
Ø
Delta collecteur GSE Air'System
12 x Ø75mm / Ø160mm
+
125 / 160 / 200
Serfl ex
