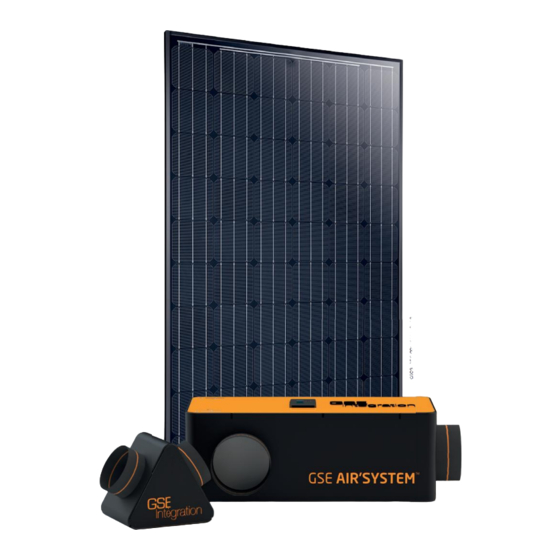

- Page 1 AÉROVOLTAÏQUE AIR’SYSTEM ™ V3.1 MANUEL D’INSTALLATION GSE AIR’SYSTEM Système de récupération et de redistribution d’air chaud pour chauffer l’habitation V 3.1...
- Page 2 Sommaire Éléments du Kit Préconisation de mise en œuvre Exemple de schéma d'installation Étapes de montage p.6 - 16 Confi guration et réglages p.17 - p.18 Garantie & Manuel d'utilisation p.19...
-
Page 3: Éléments Du Kit
Éléments du Kit Plaque GSE Air’Collector Box GSE Air'System Ø160mm ou Ø200mm Plaque GSE Air’Collector portrait paysage Ø75mm Ø75mm coude 87° Mâle /femelle Delta collecteur GSE Air’System Delta Y Ø75mm Raccord droit Ø75mm 12 x Ø75mm / Ø160mm Mâle /femelle Montage combles aménagés) -
Page 4: Préconi S Ati O N De Mi S E En Œuvre
OBLIGATOIREMENT isoler les gaines souples en Ø 75mm avec l’isolant fourni afi n de garantir les performances du système. Vérifi er qu’une trappe d’accès au GSE AIR’SYSTEM est présente ou en installer une si nécessaire pour les interventions futures telles que le remplacement du fi ltre. -
Page 5: Exemple Distribution D'air Standard Ø125Mm
GSE AIR'SYSTEM L'utilisation d'un optimizer ou micro-onduleur est possible L’utilisation d’une rallonge MC4 peut-être nécessaire en fonction de la longueur de câble sous panneaux. (Utilisez de préférence des rallonges serties par Multi contact disponibles auprès de votre distributeur GSE AIR'SYSTEM) -
Page 6: Étapes De Montage
• Un lattage à la verticale (pages 13/14 de la notice GSE Intégration et/ou pose sur support continu) est possible pour pouvoir glisser les gaines le long du fi... -
Page 7: Préparation Des Gaines Collectrices (Suite)
Gaine annelée Joints toriques Gaine annelée Joints toriques Ø 75mm Ø 75mm + RACCORDER LES GAINES COLLECTRICES AUX PLAQUES GSE AIR’COLLECTOR AVEC LES RACCORDS DROIT OU COUDÉS Gaines collectrices coude 87° Raccord droit Ø75mm isolées Mâle /femelle Mâle /femelle Ø75mm Ø75mm... - Page 8 SI LE SYSTÈME EST RELIÉ À PLUS DE 8 PANNEAUX (+ D'UN DELTA COLLECTEUR), RACCORDER LES DELTAS COLLECTEURS ENTRE EUX À L'AIDE D'UN DELTA Y, PUIS À LA BOX GSE AIR’SYSTEM VIA LES GAINES D'INSUFFLATION ISOLÉES DE Ø160/200 ET DES SERFLEX SELON LA CONFIGURATION CHOISIE Serfl...
- Page 9 Étapes de montage SUSPENDRE LA BOX À L'AIDE DES CÂBLES ACIER FOURNIS POUR ÉVITER TOUTES VIBRATIONS AU SOL LORS DE SON UTILISATION IL EST PRÉFÉRABLE DE LAISSER AU SOL LES DELTAS DIRECTEMENT CONNECTÉS À LA BOX, ET DE LES Y RELIER AVEC DE LA GAINE ISOLÉE SOUPLE DE DIAMÈTRE APPROPRIÉ.
-
Page 10: Relier La Sortie Latérale Du Gse Air'system Au Chapeau De Toiture
Ø160mm ou Ø200mm 125 / 160 / 200 Ø noir plastique Sortie latérale de la Box GSE Air'System reliée au chapeau de toiture avec la gaine d'insuffl ation isolée POSITIONNER LES BOUCHES D’INSUFFLATION DANS LES PIÈCES CHOISIES PRIVILÉGIER LA POSE DES... - Page 11 Ø 125 / 160 / 200 Sortie "maison" de la Box GSE Air'System reliée aux Deltas Y NB : Toutes les confi gurations possibles sont disponibles dans l'annexe "Confi guration GSE AIR'SYSTEM V3.1" sur le site internet www.gseintegration.com, rubrique "Download & Médias".
- Page 12 Étapes de montage RELIER LES SORTIES DES DELTAS Y AUX BOUCHES D’INSUFFLATION Gaine d'insuffl ation isolée Serfl ex Bouche d’insuffl ation 125 / 160 / 200 Ø 125mm / 160mm Ø Ø Gaines d'insuffl ation isolées reliées aux bouches d'insuffl ation de la maison...
-
Page 13: Fixer La Sonde De Température Sous Les Panneaux
(5m) Ø75mm Ø75mm Sonde de température insérée dans le trou de passage de câble prévu dans la plaque GSE AIR'SYSTEM BRANCHER LA SONDE DE TEMPÉRATURE SOUS PANNEAUX AU GSE AIR’SYSTEM Box GSE Air'System Ø160mm ou Ø200mm Port de la sonde de T° sous panneaux... -
Page 14: Connexion Du Gse Air'system À Internet
Branchez les boîtiers CPL comme ci-dessous : Boîtier CPL Câble Ethernet (RJ45) branché sur le côté de la Box GSE AIR'SYSTEM. Si pas de prise RJ45, soulever le capot blanc de la Box et le connecter directement sur le régulateur (boîtier gris) Boîtier CPL... -
Page 15: Alimenter Le Gse Air'system
être relié à la prise dédiée à la box. - NE PAS RACCORDER SUR L'ALIMENTATION DE LA VMC ! Alimentation CONNECTER L’ÉCRAN DÉPORTÉ AU GSE AIR’SYSTEM ÉTAPE OBLIGATOIRE ! Le réglage du régulateur s'effectue à l'aide d'un écran déporté se connectant sur le port indiqué... -
Page 16: Configuration Et Réglages
Config. Habitation ➞ Etat de E/S Consignes Puis sélectionner la ligne correspondant à la configuration de votre installation. Vous pouvez retrouver toutes les vitesses et les configurations dans le tableau ci-dessous : DIFFERENTS MODE DE REGLAGES GSE AIR'SYSTEM Mode rejet Surchauffe Arrêt Régulation Freecooling Nom des modes de réglage 4 Panneaux max. ou maison <35m² - 1 bouche de 160 6 Panneaux max. ou maison <50m² - 2 bouches de 125... - Page 17 é dans l'habitation pendant Arrêter : - 15mn. Bien vérifi er que l'air est dirigé Etat : Marche vers l'habitation ! C/ Vérifi er que le GSE AIR’SYSTEM est bien connecté à internet : Mode Test Détection de fumée Puissance Paramètres avancés ➞...
- Page 18 ™ V3.0 Merci de nous retourner ce formulaire à l’adresse ci-dessous, complété avec l’aide de votre client, une fois votre installation GSE Air’System terminée. AIR’SYSTEM La prise en charge en garantie du système démarrera officiellement à réception du présent formulaire par nos services.
- Page 20 GSE AIR'SYSTEM est un programme de développement breveté du GROUPE SOLUTION ÉNERGIE www.gseairsystem.fr Votre distributeur : GROUPE SOLUTION ENERGIE 155-159 rue du Docteur Bauer. 93400 SAINT OUEN - email: contact@segroup.fr...
