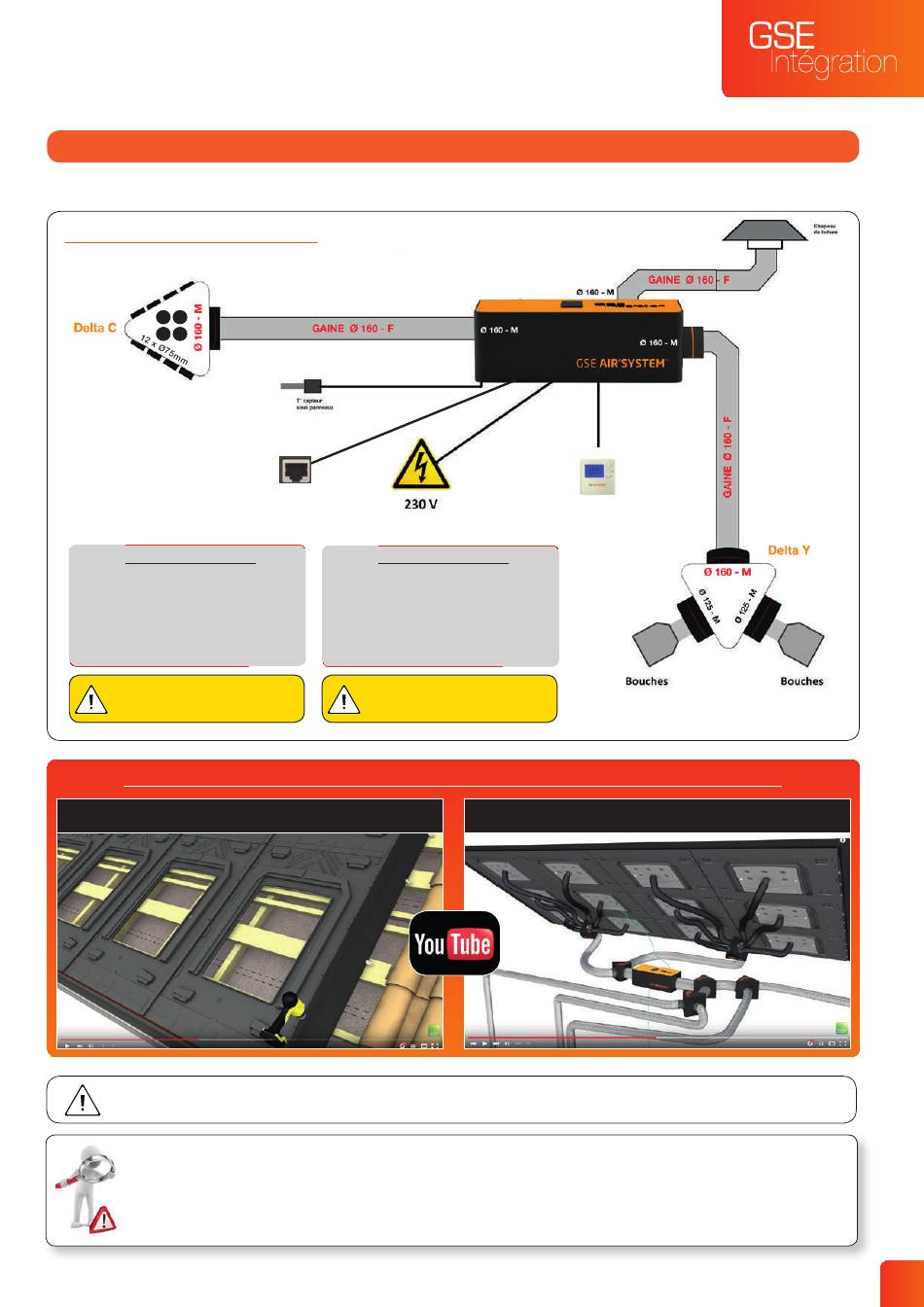

Exempl e de schéma d'i n stal l a ti o n
EXEMPLE DISTRIBUTION D'AIR STANDARD Ø125MM

KIT 6 OU 8 PANNEAUX

Kit 6 panneaux
- 6 panneaux à connecter
- Puissance : 240 m /h
3
- 2 bouches d'insuffl ation Ø 125 mm
- Gainage principal Ø 160 mm
- 1 Delta Collecteur / 1 Delta Y
Maison d'une superfi cie
minimale de 48m
RETROUVEZ NOS ANIMATIONS DE MONTAGE SUR YOUTUBE :
GSE IN-ROOF SYSTEM

L'utilisation d'un optimizer ou micro-onduleur est possible

L'utilisation d'une rallonge MC4 peut-être nécessaire en fonction de la longueur
de câble sous panneaux. (Utilisez de préférence des rallonges serties par Multi
contact disponibles auprès de votre distributeur GSE AIR'SYSTEM)
Connection internet
RJ45
(Disjoncteur 10A dédié)
Kit 8 panneaux
- 8 panneaux à connecter
- Puissance : 260 m
- 2 bouches d'insuffl ation Ø 125 mm
- Gainage principal Ø 160 mm
- 1 Delta Collecteur / 1 Delta Y
Maison d'une superfi cie
minimale de 52m
2
(T° Ambiance de la maison)
Unité d'ambiance sans fi l
(réglage T° de la maison)
/h
3
2
GSE AIR'SYSTEM
5
