Préconi s ati o n de mi s e en œuvre
Dans le cas de l'utilisation d'un fi lm de sous-toiture HPV, il est important d'atteindre les 10cm d'espace entre
la plaque et la sous-toiture pour pouvoir passer les gaines sous les panneaux. Vous pouvez sinon utiliser des
raccords d'étanchéité spécifi ques aux sous-toitures.
OBLIGATOIREMENT isoler les gaines souples en Ø 75mm avec l'isolant fourni afi n de garantir les performances
du système.
Vérifi er qu'une trappe d'accès au GSE AIR'SYSTEM est présente ou en installer une si nécessaire pour les
interventions futures telles que le remplacement du fi ltre.

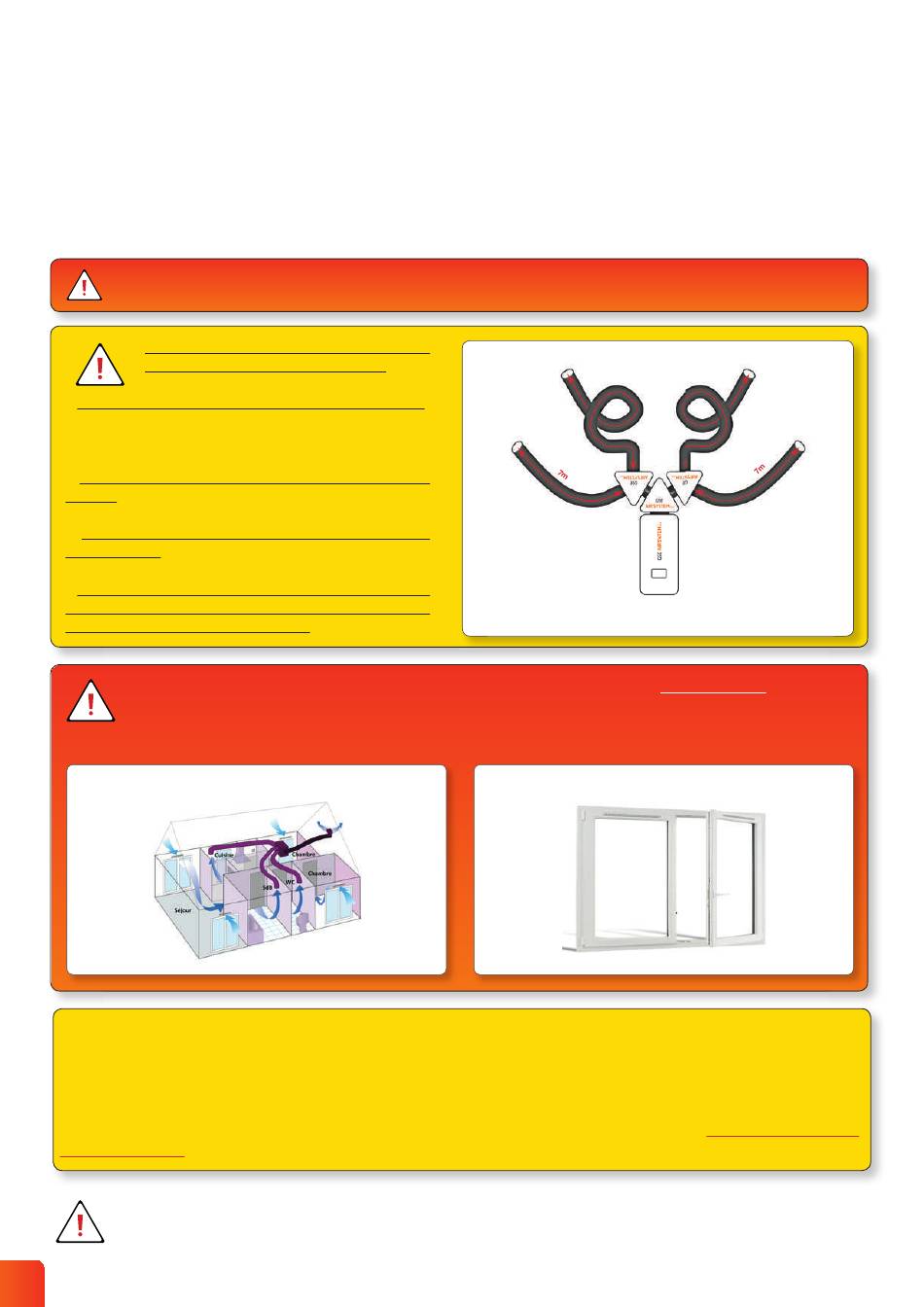

Veiller à ce que les gaines respectent les
longueurs maximales préconisées :
• Entre le(s) delta(s) collecteur(s) et les panneaux :
5 mètres maximum (Longueur inférieure à 3m conseillée
pour une performance optimale)
• Entre la box GSE AIR'SYSTEM et le chapeau de
toiture : 10 mètres maximum
• Entre la box GSE AIR'SYSTEM et les bouches
d'insuffl ation : 10 mètres maximum
• Veiller à garder des gaines de longueurs identiques
entre la box GSE AIR'SYSTEM et chacune des
bouches d'insuffl ation de la maison. (voir schéma >>>)
Le système a pour but d'insuffl er de l'air dans l'habitation. Il est donc OBLIGATOIRE d'avoir une
habitation équipée d'une vmc simple fl ux et/ou de fenêtres avec grille d'extraction d'air. Si aucune
des deux solutions d'évacuation d'air évoquée n'est présente, il est impératif de prévoir une
extraction (naturelle ou mécanique) dans la maison.
VMC SIMPLE FLUX
GSE AIR'SYSTEM n'est compatible qu'avec les plaques PORTRAIT ET PAYSAGE de la marque GSE INTEGRATION
''IN ROOF'' SYSTEM.
Le système est compatible avec tous les panneaux cadrés compatibles avec les plaques GSE INTEGRATION, mais les
performances seront optimales si l'installation est equipée de panneaux BLACK.
La pose des plaques GSE AIR'SYSTEM est à faire suivant la notice du GSE INTEGRATION "IN ROOF"SYSTEM
LA PAGE 24 ET AVANT LA POSE DES PANNEAUX PV EN PAGE 25
com/InRoof.html
Il est préférable de positionner les plaques GSE AIR'SYSTEM lors de la
pose des panneaux.
4
Bouche 2
7m
Bouche 1
LES GAINES DOIVENT TOUTES AVOIR LA MÊME LONGUEUR.
NE SURTOUT PAS LES COUPER !
FENÊTRES AVEC GRILLE D'EXTRACTION D'AIR
téléchargeable en ligne : www.gseintegration.
Bouche 3
7m
Bouche 4
APRÈS
