Étapes de montage

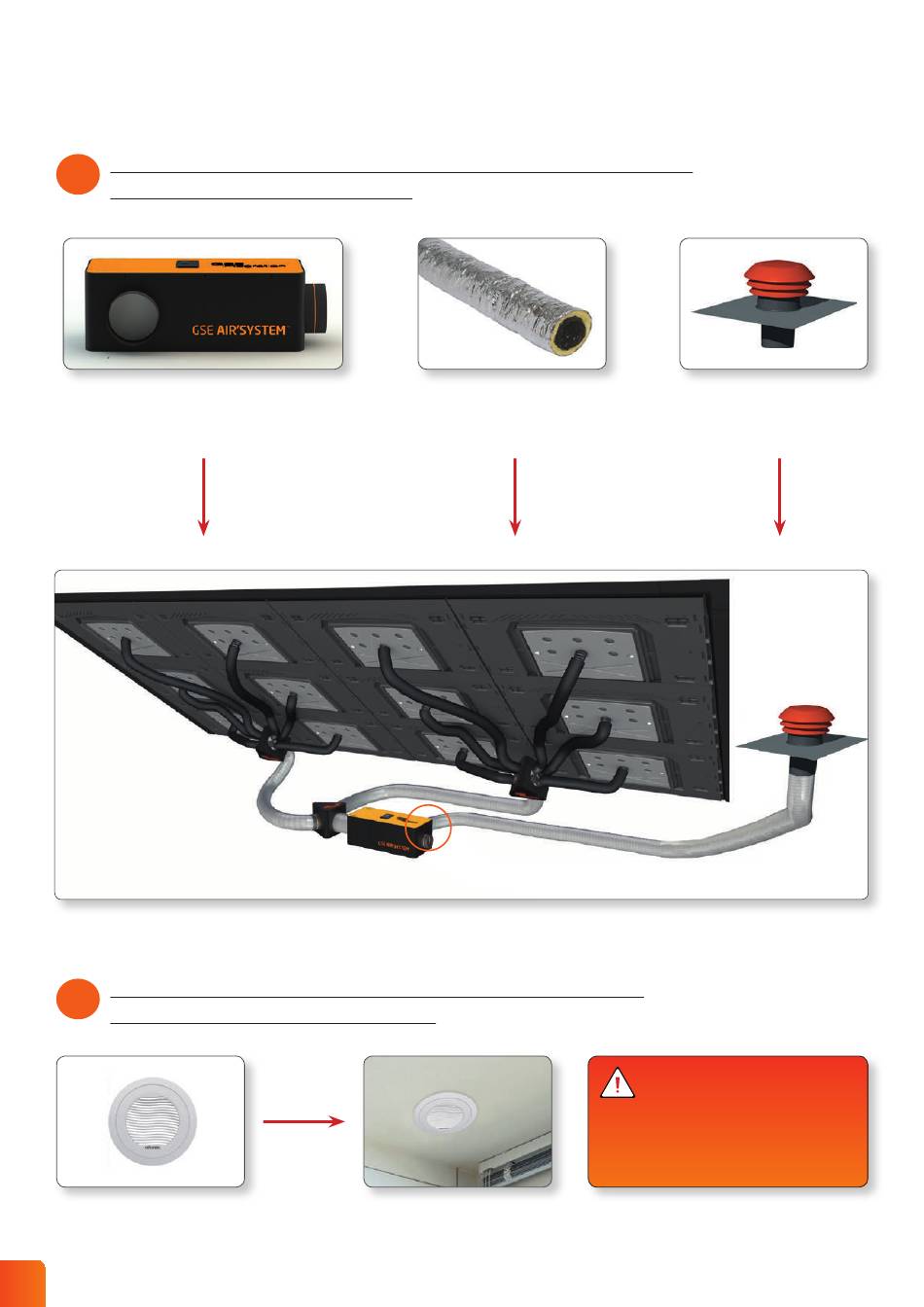

RELIER LA SORTIE LATÉRALE DU GSE AIR'SYSTEM
10
AU CHAPEAU DE TOITURE
Box GSE Air'System
Ø160mm ou Ø200mm
Sortie latérale de la Box GSE Air'System reliée au chapeau de toiture avec la gaine d'insuffl ation isolée
POSITIONNER LES BOUCHES D'INSUFFLATION
11
DANS LES PIÈCES CHOISIES
Bouche d'insuffl ation
125mm / 160mm
Ø Ø
10
+
Gaine d'insuffl ation isolée
125 / 160 / 200
Ø
Bouche d'insuffl ation
installée
+
Chapeau de toiture rouge/
noir plastique
PRIVILÉGIER LA POSE DES
BOUCHES D'INSUFFLATIONS
DANS LES PIÈCES
VIE COMMUNE (SALON,
À MANGER...) AINSI
COULOIRS.
DE
SALLE
QUE LES
