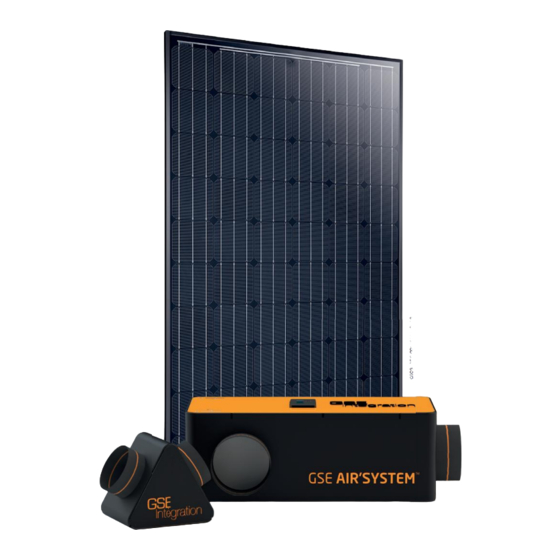

AÉROVOLTAÏQUE AIR’SYSTEM ™ M A N U E L D’INSTALLATION GSE A I R ’ S Y S T E M Système de récupération et de redistribution d’air chaud pour chauffer l’habitation GSEINTEGRATION CERTIFIÉSMABTP...
Page 2
Sommaire Éléments du Kit Préconisation de mise en œuvre Exemple de schéma d'installation Étapes de montage p.6 - 16 Configuration et réglages p.17 - p.18 Garantie & Manuel d'utilisation p.19...
Le système est compatible avec tous les panneaux cadrés compatibles avec les plaques GSE INTEGRATION, mais les performances seront optimales si l'installation est equipée de panneaux BLACK. La pose des plaques GSE AIR'SYSTEM est à faire suivant la notice du GSE INTEGRATION “IN ROOF”SYSTEM APRÈS LA PAGE 24 ET AVANT LA POSE DES PANNEAUX PV EN PAGE 25 téléchargeable en ligne : www.gseintegration.
Obturateur plaques GSE Air’Collector ➢Pose de l’obturateur sur les plaques In-Roof v.2020 • 4 points de fixation de l’obturateur (2 points haut + 2 points bas) : • Pose de l’obturateur (Aligner avec le passages de câble, mettre en butée le bas de l’obturateur avec le rebord du trou central de la plaque) :...
GSE AIR'SYSTEM L'utilisation d'un optimizer ou micro-onduleur est possible L’utilisation d’une rallonge MC4 peut-être nécessaire en fonction de la longueur de câble sous panneaux. (Utilisez de préférence des rallonges serties par Multi contact disponibles auprès de votre distributeur GSE AIR'SYSTEM)
Isolation de la VMC Double Flux ATTENTION Il faudra IMPERATIVEMENT isoler la VMC Double Flux à l’aide d’un coffrage comprenant une trappe d’accès afin d’assurer la maintenance et l’entretien du système...
Étapes de montage INSTALLATION DE LA VMC DOUBLE FLUX La centrale doit être installée verticalement dans le volume habitable du logement et non dans les combles. Les réseaux doivent être installés si possible dans le volume chauffé. Si ce n’est pas le cas, ils doivent être isolés avec 50 mm de laine de verre minimum.
Page 9
Étapes de montage Faire un siphon (le remplir d’eau lors de la mise en service) en s’assurant qu’il y ait toujours de l’eau et que l’air ne puisse pas remonter. Le tuyau d’évacuation des condensats et le raccord doivent être isolés afin de ne pas geler. Vérifier que le raccord est toujours bien en place sous le produit après installation.
PRÉPARATION DES GAINES COLLECTRICES Bien isoler les gaines de Ø 75mm entre les panneaux et le GSE AIR’SYSTEM à l'aide de l'isolant fourni : Isolant gaine Gaine annelée...
Joints toriques Gaine annelée Joints toriques Gaine annelée Joints toriques Ø 75mm Ø 75mm + RACCORDER LES GAINES COLLECTRICES AUX PLAQUES GSE AIR’COLLECTOR AVEC LES RACCORDS DROIT OU COUDÉS Gaines collectrices coude 87° Raccord droit Ø75mm isolées Mâle /femelle Mâle/femelle Ø75mm Ø75mm...
Page 12
SI LE SYSTÈME EST RELIÉ À PLUS DE 12 PANNEAUX (+ D'UN DELTA COLLECTEUR), RACCORDER LES DELTAS COLLECTEURS ENTRE EUX À L'AIDE D'UN DELTA Y, PUIS À LA BOX GSE AIR’SYSTEM VIA LES GAINES D'INSUFFLATION ISOLÉES DE Ø200 ET DES SERFLEX...
Page 13
Étapes de montage RELIER LA SORTIE Ø200MM DU/DES DELTA(S) COLLECTEUR(S) A L’ENTREE « ARRIVEE PANNEAUX » DU GSE AIR’SYSTEM Gaine d'insufflationisolée Delta collecteur GSEAir’System Box GSE Air'System 00mm Ø 2 RELIER LA SORTIE Ø160MM DU/DES DELTA(S) COLLECTEUR(S) A L’ENTREE D’AIR NEUF DE LA VMC DOUBLE FLUX Gaine d'insufflationisolée...
Page 14
Étapes de montage SUSPENDRE LA BOX À L'AIDE DES CÂBLES ACIER FOURNIS POUR ÉVITER TOUTES VIBRATIONS AU SOL LORS DE SON UTILISATION IL EST PRÉFÉRABLE DE LAISSER AU SOL LES DELTAS DIRECTEMENT CONNECTÉS À LA BOX, ET DE LES Y RELIER AVEC DE LA GAINE ISOLÉE SOUPLE DE DIAMÈTRE APPROPRIÉ.
Ø80MM (SALLE DE BAINS, SANITAIRES). Bouche d’insufflation Bouche d’insufflation installée Ø 125mm / Ø80mm RELIER LA SORTIE LATÉRALE DU GSE AIR’SYSTEM A l’ENTREE « REJET AIR’SYSTEM » Ø200MM DU DELTA MOTORISE 200/200/160 Gaine d'insufflationisolée Delta Motorisé Ø200/200/160 Box GSE Air'System 200mm Ø160mm ou Ø200mm...
Page 16
Étapes de montage RELIER LA SORTIE Ø200MM « VERS CHAPEAU DE TOITURE » DU DELTA NON MOTORISE 200/200/160 AU CHAPEAU DE TOITURE Chapeau de toiture rouge/ Gaine d'insufflationisolée Delta Motorisé Ø200/200/160 noir plastique 200mm Ø BRANCHER LE CÂBLE 5 POINTS (DÉJÀ CÂBLÉ SUR LE AIR’SYSTEM) SUR LE PORT DU DELTA MOTORISE DE REJET 200/200/160 Delta Motorisé...
Page 17
Étapes de montage RELIER LA « SORTIE MAISON » Ø200MM DU GSE AIR’SYSTEM AU DELTA NON MOTORISE 200/200/160 Ø200mm Gaine d'insufflationisolée 200mm Ø Delta Non Motorisé Ø200/200/160 Box GSE Air'System Ø160mm ou Ø200mm RELIER LA SORTIE D’AIR NEUF Ø160MM DE LA VMC DOUBLE FLUX AU DELTA NON MOTORISE 200/200/160 Ø200mm...
Page 18
Étapes de montage 2 bouches Ø160mm 4 bouches Ø125mm Ø160mm Ø160mm Ø200mm RELIER LES SORTIES DES DELTAS Y AUX BOUCHES D’INSUFFLATION Gaine d'insufflationisolée Bouche d’insufflation Serflex 125/160mm Ø 125mm / 160mm Ø Ø RELIER LA SORTIE Ø160MM DU DELTA Ø160/125/4X80MM A L’ENTREE D’AOR VICIE DE LA VMC DOUBLE FLUX Ø4×80mm Delta Ø160/125/4×80mm...
Page 19
Étapes de montage RELIER LA BOUCHE D’EXTRACTION Ø125MM A L’ENTREE Ø125MM DU DELTA Ø160/125/4X80MM Ø4×80mm Delta Ø160/125/4×80mm Gaine d’extraction isolée Bouche d’extraction 125mm Ø 125mm Ø RELIER LES BOUCHE D’EXTRACTION Ø80MM AUX ENTREES Ø80MM DU DELTA Ø160/125/4X80MM Ø4×80mm Delta Ø160/125/4×80mm Gaine d’extraction isolée Bouche d’extraction 80mm...
(5m) portrait paysage Ø75mm Ø75mm Sonde de température insérée dans le trou de passage de câble prévu dans la plaque GSE AIR'SYSTEM BRANCHER LA SONDE DE TEMPÉRATURE SOUS PANNEAUX AU GSE AIR’SYSTEM Box GSE Air'System Ø160mm ou Ø200mm...
Branchez les boîtiers CPL comme ci-dessous : Boîtier CPL Câble Ethernet (RJ45) branché sur le côté de la Box GSE AIR'SYSTEM. Si pas de prise RJ45, soulever le capot blanc de la Box et le connecter directement sur le régulateur (boîtier gris) Boîtier CPL...
Branchement alimentation caissons PAC et CTA Attention à bien respecter les règles électriques en vigueur. Un disjoncteur de 16A doit être relié au câble d’alimentation commun au GSE AIR’SYSTEM et à la VMC Double Flux CONNECTER L’ÉCRAN DÉPORTÉ AU GSE AIR’SYSTEM ÉTAPE OBLIGATOIRE !
Et a t de E/ S Consignes Puis sélectionner la ligne correspondant à la configuration de votre installation. Vous pouvez retrouver toutes les vitesses et les configurations dans le tableau ci-dessous : DIFFERENTS MODE DE REGLAGES GSE AIR'SYSTEM Mode rejet Surchauffe Arrêt Régulation Freecooling Nom des modes de réglage...
Arr ê t e r : - Et a t : M a r che vers l'habitation ! C/ Vérifier que le GSE AIR’SYSTEM est bien connecté à internet : M ode Tes t Dé t ec t ion de f u m ée ➞...
™ FORMULAIRE DE GARANTIE V3.0 Merci de nous retourner ce formulaire à l’adresse ci-dessous, complété avec l’aide de votre client, une fois votre installation GSE Air’System terminée. La AIR’SYSTEM ™ prise en charge en garantie du système démarrera officiellement à réception du présent formulaire par nos services.
Page 26
GSE AIR'SYSTEM est un programme de développement breveté du GROUPE SOLUTION ÉNERGIE www.gseairsystem.fr Votre distributeur : GROUPE SOLUTION ENERGIE 155-159 rue du Docteur Bauer. 93400 SAINT OUEN - email: contact@segroup.fr...
