15 Installation des tuyauteries
Méthode 2: Après la mise sous tension
Si le système a déjà été mis sous tension, activer le réglage [2‑21]
(se reporter à "18.1.4 Accès au mode 1 ou
ouvrira les vannes d'expansion non fournies pour garantir une voie à
la tuyauterie de réfrigérant et permettre d'effectuer le test de fuite et
le séchage par le vide.
DANGER: RISQUE D'ÉLECTROCUTION
REMARQUE
Assurez-vous que toutes les unités intérieures et les unités
BS raccordées à l'unité extérieure sont sous tension.
REMARQUE
Attendez que l'unité extérieure ait terminé l'initialisation
pour appliquer le réglage [2‑21].
Test d'étanchéité et séchage à vide
Le contrôle de la tuyauterie de réfrigérant implique de:
▪ Vérifier s'il y a des fuites dans la tuyauterie de réfrigérant.
▪ Effectuer le séchage par le vide pour éliminer toute humidité, l'air
ou l'azote dans le tuyau de réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de
réfrigérant (par exemple, de l'eau peut avoir pénétré dans le tuyau),
appliquez d'abord la procédure de séchage à vide ci-dessous
jusqu'à ce que toute l'humidité ait disparu.
Tous les tuyaux à l'intérieur de l'unité ont été testés en usine pour
s'assurer qu'il n'y a pas de fuite.
Seule la tuyauterie de réfrigérant installée en option doit être
vérifiée. Par conséquent, assurez-vous que les vannes d'arrêt des
unités extérieures sont bien fermées avant d'effectuer le test de fuite
ou le séchage à vide.
REMARQUE
Assurez-vous que toutes les vannes de tuyaux (non
fournies) installées sont OUVERTES (pas les vannes
d'arrêt des unités extérieures) avant de commencer le test
de fuite et le séchage à vide.
Pour plus d'informations sur l'état des vannes, se reporter à
"15.3.3 Contrôle du tuyau de réfrigérant:
15.3.2 Contrôle du tuyau de réfrigérant:
Directives générales
Branchez la pompe à vide via un collecteur à l'orifice d'entretien de
toutes les vannes d'arrêt pour augmenter l'efficacité (se reporter à
"15.3.3 Contrôle du tuyau de réfrigérant:
REMARQUE
Utilisez une pompe à vide à 2 étages munie d'un clapet de
non-retour ou d'une
d'évacuation est de –⁠ 1 00,7 kPa (−⁠ 1 ,007 bar)(5 Torr
absolus).
REMARQUE
Assurez-vous que l'huile de la pompe n'est pas refoulée
vers le système lorsque la pompe est à l'arrêt.
REMARQUE
Ne purgez PAS l'air avec les réfrigérants. Utilisez une
pompe à vide pour purger l'installation.
Manuel d'installation et de fonctionnement
36
2" [ 4 46]). Ce réglage
Configuration" [ 4 36].
Configuration" [ 4 36]).
électrovanne dont le débit

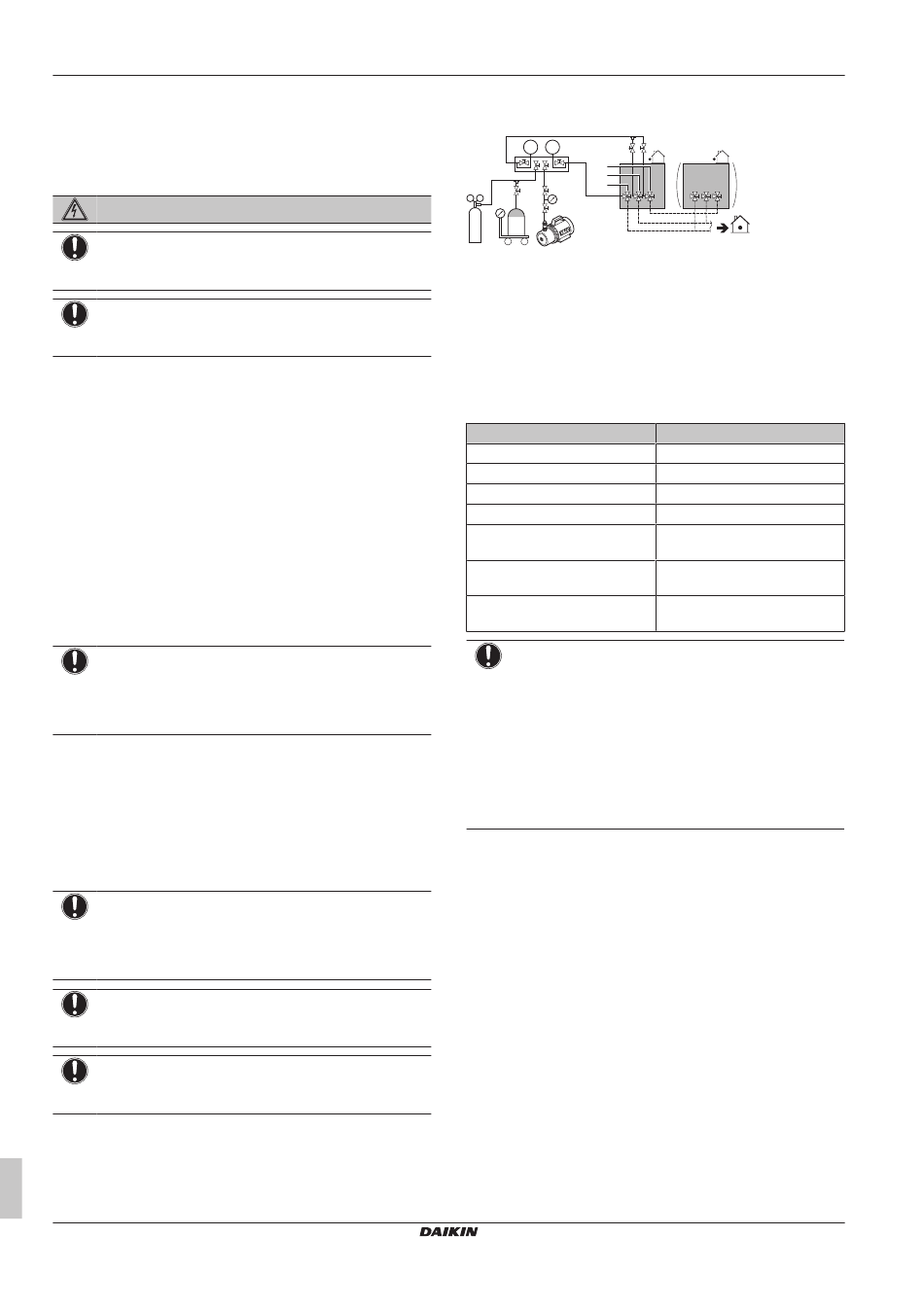

15.3.3 Contrôle du tuyau de réfrigérant:
Configuration
C
p < p >
h
A B
g
f
a
d
N R32
2
b c e
a Vanne de réduction de pression
b Azote
c Bascule
d Réservoir de réfrigérant R32 (système à siphon)
e Pompe à vide
f Vanne d'arrêt de la conduite de liquide
g Vanne d'arrêt de la conduite de gaz
h Vanne d'arrêt du conduite de gaz haute/basse pression
A Vanne A
B Vanne B
C Vanne C
D Vanne D
Vanne
Vanne A
Vanne B
Vanne C
Vanne D
Vanne d'arrêt de la conduite de
liquide
Vanne d'arrêt de la conduite de
gaz
Vanne d'arrêt du conduite de gaz
haute/basse pression
REMARQUE
Les connexions aux unités intérieures et à toutes les unités
intérieures doivent également être testées (fuite et vide).
Laissez les éventuelles vannes de tuyau (non fournies)
installées ouvertes également.
Reportez-vous au manuel d'installation de l'unité intérieure
pour plus de détails. Le test de fuite et le séchage à vide
doivent se faire avant de mettre l'unité sous tension. Sinon,
reportez-vous aussi à l'organigramme décrit plus haut dans
ce chapitre (voir "15.3.1 A propos du contrôle de la
réfrigérant" [ 4 35]).
tuyauterie de
15.3.4 Réalisation d'un essai de fuite
Le test de fuite doit satisfaire aux spécifications EN378‑2.
Recherche de fuites: Test de fuite de dépression
1 Vidangez le système par le tuyau de liquide et de gaz à –⁠ 1 00,7
kPa (–⁠ 1 ,007 bar) (5 Torr absolus) pendant plus de 2 heures.
2 Une fois atteint, arrêtez la pompe à vide et vérifiez que la
pression ne monte pas pendant au moins 1 minute.
3 Si la pression monte, le système peut soit contenir de l'humidité
(voir séchage à vide ci-dessous) ou présenter des fuites.
Recherche de fuites: Test de fuite de pression
1 Testez la présence de fuites en appliquant une solution de
détection de bulles sur tous les raccords de tuyauterie.
2 Éliminez tout l'azote.
3 Rompez la dépression en pressurisant à l'azote jusqu'à une
pression minimale de 0,2 MPa (2 bars). Ne réglez jamais la
pression de jauge au-delà de la pression de travail maximale de
l'unité, c.-à-d. 3,52 MPa (35,2 bar).
D
Etat de la vanne
Ouvert
Ouvert
Ouvert
Ouvert
Fermer
Fermer
Fermer
