BEDIENUNGSANLEITUNG
BS-18HD/USB USB-ENDOSKOP 8MM
BEST.-NR.: 1198816
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Endoskop ist in Verbindung mit einem Computer ein visuelles Hilfsmittel zur optischen
Fehlersuche und Inspektion an spannungslosen Anlagen und Einrichtungen. Das Endoskop wird
über eine USB 2.0 Schnittstelle angeschlossen. Durch den biegsamen Schwanenhals kann die
Kamera an der Spitze des Gerätes auch in normalerweise unzugängliche Positionen gebracht
werden. Vier weiße Leuchtdioden ermöglichen Aufnahmen auch in sehr dunklen Bereichen.
Der Schwanenhals und der Kamerakopf sind wasserdicht und für den Einsatz in wässrigen
Flüssigkeiten (keine Säuren oder Laugen) geeignet. Halten Sie nur den Kamerakopf und den
Schwanenhals in spannungslose Flüssigkeiten. Der Schwanenhals darf nicht jenseits der
Markierung „IP67 max. water level" eingetaucht werden. Der Griffbereich darf keiner Feuchtigkeit
ausgesetzt bzw. nicht in Flüssigkeit eingetaucht werden. Die Spannungsversorgung sowie die
Bildübertragung erfolgt über eine USB-Schnittstelle.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich
die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
LIEFERUMFANG
• Endoskop
• Aufsätze (Haken, Magnet, Spiegel)
• Software-CD
• Koffer
• Bedienungsanleitung
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine
Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht
mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen
Geräte, an die das Produkt angeschlossen wird.
• Ein Betrieb in explosionsgefährdeten Bereichen bzw. die Anwendung bei Menschen
und Tieren ist nicht zulässig.
• Legen Sie das Endoskop bei Nichtgebrauch immer im Koffer ab. Empfindliche
Oberflächen (Möbelpolituren etc.) könnten mit dem Gehäuse chemisch reagieren.
• Vermeiden Sie starke Vibrationen. Der minimale Biegeradius von 45 mm darf nicht
unterschritten werden.
• Der Griffbereich des Endoskops ist nicht wasserdicht und kann deshalb nicht unter
Wasser eingesetzt werden. Schützen Sie diesen Teil des Endoskops vor Spritzwasser.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören. Außerdem besteht beim Netzteil Lebensgefahr
durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur
kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere
Stunden dauern.
• Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt werden.
Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen. Schalten Sie vor
jeder Inspektion aus Sicherheitsgründen alle Anlagenteile spannungslos.
VERSION 05/15
• Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen Instrumenten
betrachten!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel
zu beachten.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich
Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
BEDIENELEMENTE
1
7

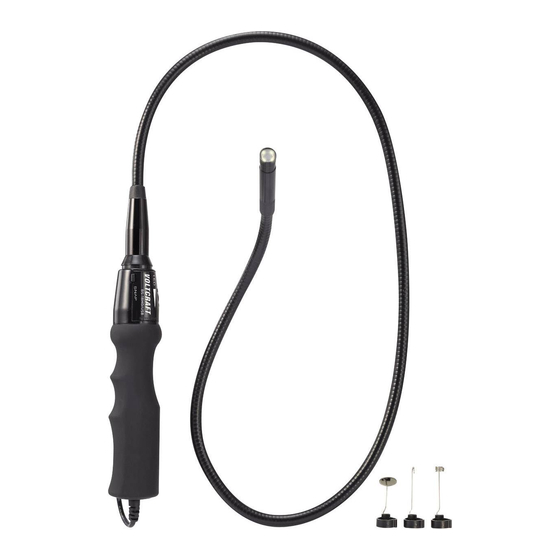

1 Drei Aufsätze (Haken, Magnet, Spiegel
sind wechselbar)
2 Schwanenhals
3 Belichtungsregler LED
4 Griff
SOFTWARE INSTALLATION
Das Anwendungsprogramm „ViewPlayCap" ist ein generisches Programm für unterstützte
Windows® Betriebssysteme. Alle Menüpunkte, die nicht in dieser Bedienungsanleitung
beschrieben sind gehören nicht zum Funktionsumfang dieses Endoskops.
1. Starten Sie das Betriebssystem des Computers.
2. Achten Sie vor einer Installation des Anwendungsprogramms darauf, dass das Endoskop nicht
am Computer angeschlossen ist.
3. Legen Sie die beiliegende CD in Ihr CD- oder DVD-Laufwerk ein. Für die Installation werden
Administrator-Rechte benötigt.
4. Die Installation startet nach Einlegen der Software-CD automatisch. Ist dies nicht der Fall, gehen
Sie zu Ihrem CD- oder DVD-Laufwerk und doppelklicken Sie auf die Datei „setup.exe", um die
Installation zu starten.
5. Nach Bestätigung der Sicherheitsabfrage wird die Installation automatisch abgeschlossen. Je
nach Betriebssystem kann ein Neustart erforderlich sein. Sehen Sie dazu in die Benutzerhilfe von
Microsoft® Windows.
6. ViewPlayCap ist nun auf Ihrem Computer installiert.
Bei unterstützten MAC OS X Betriebssystemen öffnen Sie die Applikation „Photo Booth"und
wählen die USB 2.0 Kamera aus. Sie können dann mit „Photo Booth" Schnappschüsse oder
Videos aufnehmen.
INBETRIEBNAHME
a) ViewPlayCap starten - Bild und Videoaufnahme vorbereiten
1. Schließen Sie zuerst das Endoskop an einen freien USB 2.0 Port des Computers an. Entfernen
Sie möglichst vorher andere digitale Bildaufnahmegeräte.
Starten Sie das Programm ViewPlayCap. Das Anwendungsprogramm identifiziert die Kamera des
Endoskops als Bildaufnahmegerät.
Wenn mehrere Bildaufnahmegeräte gleichzeitig an den Computer angeschlossen sind kann
es zu Fehlermeldungen kommen. Gehen Sie zum Menüpunkt „Devices", und wählen Sie
„USB Camera" aus.
b) Videoaufnahme
1. Gehen Sie im Hauptmenü von ViewPlayCap auf den Menüpunkt „Option", und klicken auf
„Preview". Das Kamerabild wird als Vorschau im Computermonitor angezeigt, zweimaliges
Drücken schaltet die Vorschau wieder aus. Eine Aufzeichnung wird im Ordner „Videos"
abgespeichert, wenn „Capture" → „Set Time Limit" → „Use Time Limit" gewählt wurde. Wenn
dies nicht der Fall ist, wird das Video an dem unter „Set Capture File" bezeichneten Speicherort
abgelegt.
2 3 4
6
5 USB-Kabel mit USB-A-Stecker
6 Schnappschuss-Taste SNAP
7 Kamerakopf mit LEDs
5
