Connexion électrique
ADVERTISSEMENT
• Si l'électricité fournis ne répondent pas aux spécifications du
produit, ne pas procéder à l'installation. Communiquer avec
un professionnel qualifié pour l'installation appropriée des
services nécessaires.
• Le fait de ne pas débrancher l'alimentation avant l'installation
peut entraîner un risque de choc électrique ou d'incendie.
• Ne pas ouvrir l'alimentation à l'appareil ménager avant que
ce dernier ne soit bien mis à la terre selon les présentes
instructions.
• L'installateur doit raccorder la borne de terre (ou borne de
raccordement) sur l'appareil à un réseau de filerie métal-
lique permanent mis à la terre ou un conducteur de mise à
la terre. Ne pas le faire peut créer un risque de commotion
électrique.
• Ne pas utiliser une rallonge électrique avec cet appareil.
Utiliser une rallonge pourrait causer un incendie, une com-
motion électrique ou des blessures.
• Ne pas installer un fusible dans le circuit neutre ou de mise
à la terre. Un fusible dans le circuit neutre ou de mise à la
terre peut entraîner le risque d'une commotion électrique.
• L'appareil ménager doit être branché à l'alimentation à l'aide
de fil de cuivre uniquement. L'utilisation de fil en aluminium
peut créer des conditions insatisfaisantes.
IMPORTANT
Donner du mou dans le conduit afin de permettre au four de
glisser vers l'avant pour l'entretien.
REMARQUE
Les raccordements électriques de la conduite de l'appareil
fournie peuvent être d'un calibre plus petit que le câblage
standard du domicile de la conduite d'alimentation réservée.
Ils répondent aux exigences du raccordement au câblage du
domicile selon les attributions du National Electric Code et/ou
de l'autorité de l'inspection locale.
1. Avant de poursuivre, couper l'alimentation au circuit auquel
sera branché l'appareil au niveau du tableau disjoncteurs ou
du coffret de fusibles.
2. Positionner le four directement devant l'entaille de l'armoire.
3. Passer la conduite de l'appareil dans la boîte de jonc-
tion électrique et le fixer à l'aide d'un réducteur de tension
approuvé par l'UL.
4. Selon les codes locaux, utiliser une des trois méthodes pour
brancher l'appareil à l'alimentation :
◊ Brancher un système électrique à quatre fils.
◊ Brancher un système électrique à trois fils, où les codes
locaux le permettent.
◊ Brancher un système électrique à trois fils avec une mise
à la terre externe, selon les codes locaux.
Voir les instructions aux pages suivantes pour des directives
détaillées.

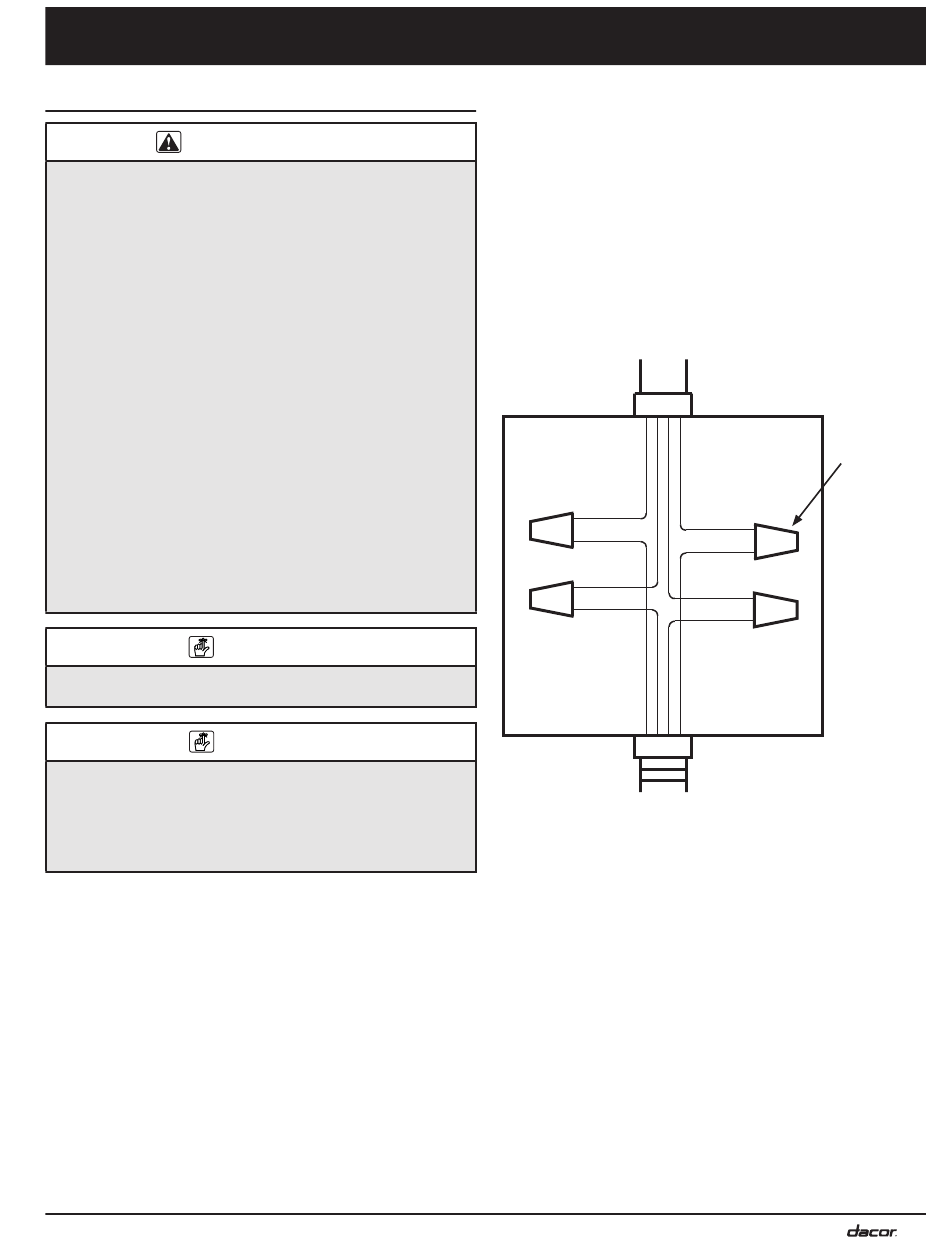

Instructions d'installation
Conduit à 4 conducteurs depuis le point de
distribution du domicile
1. Séparer les fils qui sortent de la conduit de l'appareil.
2. Connecter ensemble les 2 conducteurs blancs (N) avec un
connecteur de fils.
3. Connecter ensemble les 2 conducteurs noirs (L1) avec un
connecteur de fils.
4. Connecter ensemble les 2 conducteurs rouges (L2) avec un
connecteur de fils.
5. Connecter ensemble les 2 conducteurs vert (T) avec un con-
necteur de fils.
Boîtier de
jonction
ROUGE
ROUGE
VERT
VERT
Conduit depuis le
point de distribution
du domicile
Connecteurs
de fils (4)
BLANC
BLANC
NOIR
NOIR
Conduit flexible à 4
conducteurs depuis
le four
continué
25
